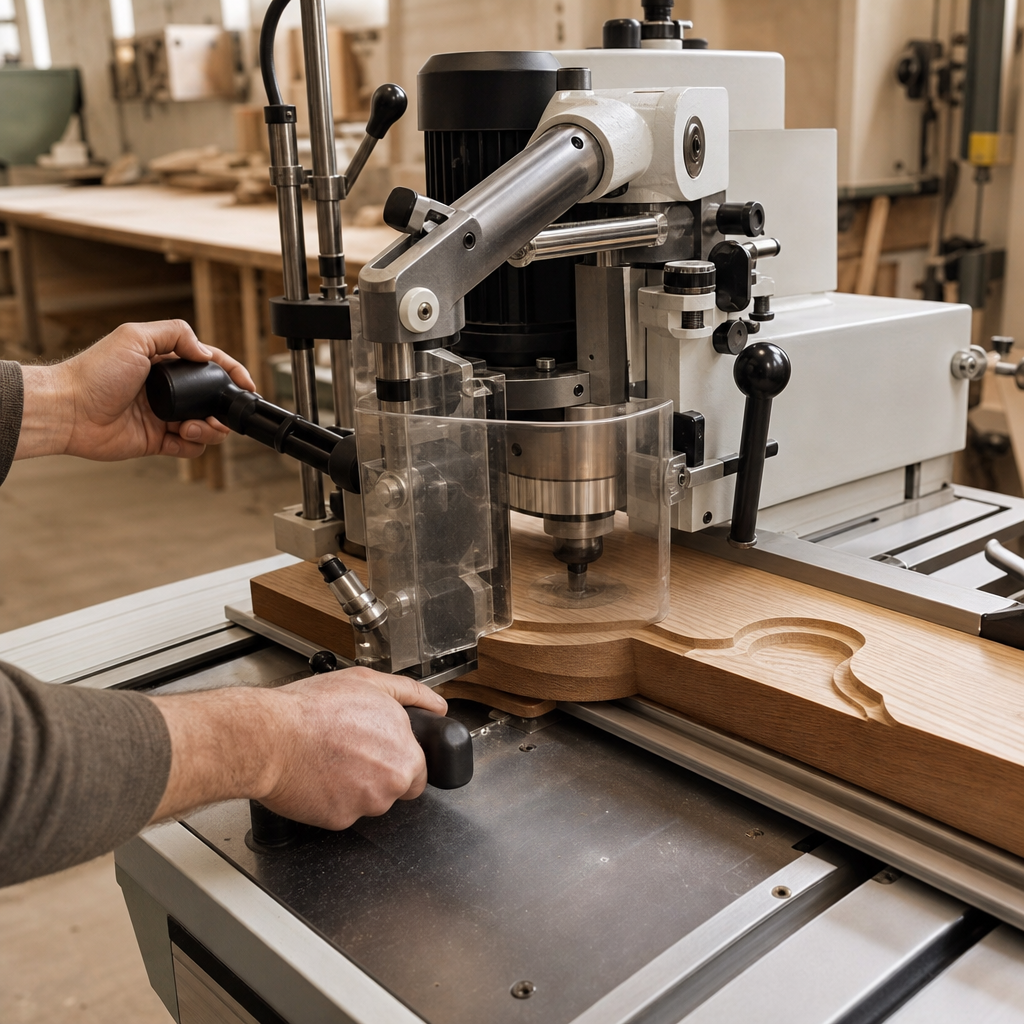

Frezarka kopiująca do drewna – jaką wybrać

Frezarka kopiująca do drewna to wyspecjalizowana obrabiarka przeznaczona do powtarzalnego odwzorowywania kształtu wzorca na elemencie drewnianym lub drewnopochodnym. W praktyce warsztatowej znajduje zastosowanie tam, gdzie trzeba wykonać serię identycznych detali o łukach, promieniach, wybraniach albo nieregularnym obrysie. Nie jest to po prostu „zwykła frezarka”, lecz maszyna lub układ roboczy, w którym kluczowe znaczenie ma prowadzenie narzędzia względem szablonu. Dobrze ustawiona frezarka kopiująca pozwala skrócić czas pracy, poprawić powtarzalność i ograniczyć liczbę ręcznych poprawek.

Czym jest i do czego służy frezarka kopiująca do drewna?

Frezarka kopiująca do drewna służy do wykonywania elementów o kształcie zgodnym ze wzornikiem, szablonem albo detalem wzorcowym. Obrabia przede wszystkim drewno lite, sklejkę, MDF, płyty drewnopochodne oraz niektóre tworzywa obrabiane w warsztatach stolarskich. Podstawowym efektem obróbki jest nadanie materiałowi powtarzalnego obrysu, wykonanie rowka, wręgu, promienia, gniazda lub profilowanego kształtu zgodnie z zadanym wzorem.

W praktyce pod nazwą frezarki kopiującej mogą występować różne rozwiązania konstrukcyjne. Najczęściej chodzi o:

• frezarki górnowrzecionowe pracujące z szablonem i tuleją kopiującą,
• frezarki wyposażone w frezy z łożyskiem kopiującym,
• stacjonarne układy kopiujące stosowane przy produkcji seryjnej,
• specjalne obrabiarki pantografowe lub kopiarki frezarskie do konkretnych zadań.

Urządzenie jest przeznaczone do prac takich jak:

• wykonywanie identycznych frontów o zaokrąglonych narożach,
• kopiowanie krzywoliniowych boków mebli,
• obróbka elementów krzeseł, poręczy i uchwytów,
• frezowanie gniazd pod okucia według szablonu,
• powtarzalne wycinanie kształtów dekoracyjnych,
• odwzorowanie jednego detalu na wielu półfabrykatach.

Jak działa?

Zasada działania opiera się na odwzorowaniu geometrii wzorca. Narzędzie skrawające, czyli frez, wykonuje ruch obrotowy z dużą prędkością. Materiał albo sama głowica frezująca wykonują ruch posuwowy względem wzornika. To właśnie wzornik narzuca tor pracy.

W zależności od rozwiązania technicznego kopiowanie odbywa się na kilka sposobów. W układzie z tuleją kopiującą tuleja opiera się o krawędź szablonu, a frez usuwa materiał w odległości wynikającej z różnicy średnic między tuleją a narzędziem. W układzie z łożyskiem kopiującym łożysko toczy się po wzorcu lub gotowej krawędzi, a część skrawająca frezu odtwarza jej przebieg. W bardziej rozbudowanych maszynach styk ze wzorem realizuje palec kopiujący, rolka prowadząca lub mechanizm pantografowy.

Kluczowe są tu cztery elementy procesu:

• materiał obrabiany – drewno lub materiał drewnopochodny,
• ruch narzędzia – obrót frezu,
• ruch materiału lub głowicy – posuw po zadanym torze,
• wzorzec – fizyczne odniesienie definiujące finalny kształt.

Jeżeli detal jest źle zamocowany, szablon ma luz albo frez jest tępy, kopiowanie nie będzie dokładne. Właśnie dlatego frezarka kopiująca wymaga nie tylko odpowiedniego narzędzia, ale także dobrze przygotowanego systemu bazowania i mocowania.

Budowa i najważniejsze elementy

Budowa frezarki kopiującej zależy od typu maszyny, ale pewne zespoły są wspólne dla większości rozwiązań.

• Wrzeciono lub silnik frezarski – napędza frez. Odpowiada za stabilność obrotów pod obciążeniem.
• Frez – narzędzie skrawające o określonej średnicy, geometrii ostrzy i dopuszczalnych obrotach. Może mieć łożysko kopiujące.
• Układ prowadzenia kopiującego – tuleja kopiująca, łożysko, rolka, palec kopiujący albo ramię pantografu.
• Stół roboczy – podtrzymuje obrabiany detal lub zespół mocujący. Jego płaskość wpływa na dokładność.
• Mocowanie materiału – ściski, dociski, przyrządy szablonowe, podciśnienie lub uchwyty specjalne.
• Prowadnice i ograniczniki – pomagają stabilnie powtarzać pozycję kolejnych elementów.
• Osłony i odpylanie – ograniczają kontakt z narzędziem i poprawiają warunki pracy.

W stolarni usługowej często spotyka się układy półspecjalne: szablon mocowany do detalu, a samą obróbkę wykonuje ręczna frezarka górnowrzecionowa. W produkcji seryjnej częściej stosuje się rozwiązania stacjonarne, gdzie detal jest szybciej pozycjonowany, a sztywność całego układu jest większa.

Parametry, które realnie wpływają na jakość kopiowania

Przy ocenie frezarki kopiującej nie wystarczy patrzeć wyłącznie na moc silnika. W praktyce ważniejsze bywają sztywność konstrukcji, brak luzów, jakość mocowania detalu i dobór frezu do operacji.

Najistotniejsze są:

• zakres regulacji głębokości obróbki – decyduje, jak głęboko można wejść w materiał,
• stabilność obrotów wrzeciona – wpływa na równomierne skrawanie,
• średnica i geometria frezu – wpływają na promienie, wydajność i obciążenie,
• sposób kopiowania – tuleja, łożysko lub układ mechaniczny,
• dokładność prowadzenia – im mniejsze luzy, tym wierniejsze odwzorowanie,
• skuteczność odpylania – pył pogarsza widoczność i może zakłócać prowadzenie po wzorcu.

Prędkość obrotowa nie ma jednej uniwersalnej wartości. Dobiera się ją do średnicy frezu, rodzaju drewna, konstrukcji narzędzia, głębokości skrawania i zaleceń producenta. Zbyt wysokie obroty przy dużym frezie lub zbyt mały posuw mogą powodować przypalenia, a zbyt niski zakres obrotów przy niekorzystnej geometrii ostrzy może pogarszać jakość krawędzi.

Typowe zastosowania w stolarni i produkcji mebli

Frezarka kopiująca jest szczególnie przydatna tam, gdzie występują serie podobnych elementów o nieregularnym kształcie. W małym warsztacie może zastąpić czasochłonne trasowanie i ręczne dopasowywanie. W produkcji seryjnej służy do skrócenia czasu jednostkowego na detal.

Najczęstsze zastosowania to:

• kopiowanie boków krzeseł, stolików i mebli giętych,
• obróbka podłokietników, poręczy i uchwytów drewnianych,
• kształtowanie blatów o zaokrąglonych i nieregularnych krawędziach,
• wykonywanie szablonowych wycięć w MDF i sklejce,
• frezowanie miejsc pod zawiasy, zamki i okucia,
• produkcja powtarzalnych elementów dekoracyjnych.

Warto podkreślić, że frezarka kopiująca nie jest automatycznie zamiennikiem centrum CNC. CNC sprawdza się przy bardziej złożonych ścieżkach, automatyzacji i częstych zmianach projektu. Frezarka kopiująca jest natomiast bardzo praktyczna tam, gdzie pracuje się na stałym wzorcu, wykonuje krótkie i średnie serie albo liczy się prostota technologii.

Znaczenie frezu, szablonu i kierunku prowadzenia

O jakości kopiowania decyduje nie tylko maszyna, ale cały układ narzędzie–szablon–materiał. Frez musi być dobrany do rodzaju operacji: inny do obróbki obrysu, inny do gniazd, a jeszcze inny do profilowania krawędzi.

Przy doborze frezu należy uwzględnić:

• średnicę części skrawającej,
• długość roboczą,
• liczbę ostrzy,
• materiał ostrza, na przykład HM lub inne rozwiązanie producenta,
• kierunek obrotów i dopuszczalne maksymalne obroty,
• obecność oraz położenie łożyska kopiującego.

Szablon powinien być wykonany z materiału stabilnego wymiarowo i odpornego na zużycie krawędzi. Miękki, wyszczerbiony albo źle wytrasowany wzorzec przeniesie swoje błędy na każdy kolejny detal. W praktyce często stosuje się sklejkę, MDF o odpowiedniej gęstości lub tworzywa szablonowe.

Bardzo ważny jest także kierunek posuwu. Nieprawidłowe prowadzenie może spowodować gwałtowne „wciąganie” materiału przez frez lub szarpanie na włóknach. Ryzyko to rośnie przy dużej średnicy narzędzia, zbyt dużym naddatku i słabym mocowaniu materiału.

Posuw, głębokość skrawania i jakość krawędzi

W frezowaniu kopiowym nie należy próbować usuwać całego nadmiaru materiału jednym przejściem, jeżeli technologia i narzędzie tego nie przewidują. Zbyt duża głębokość obróbki zwiększa obciążenie wrzeciona, pogarsza jakość powierzchni i podnosi ryzyko wyrwania włókien.

W praktyce znaczenie ma:

• posuw zbyt mały – może prowadzić do przypaleń i nadmiernego nagrzewania,
• posuw zbyt duży – powoduje drgania, wyszczerbienia i przeciążenie narzędzia,
• zbyt duży naddatek – utrudnia stabilne kopiowanie,
• zbyt tępy frez – zwiększa opór skrawania i pogarsza dokładność,
• niestabilne podparcie – skutkuje falowaniem krawędzi.

Dobrym rozwiązaniem jest wcześniejsze przygotowanie półfabrykatu możliwie blisko linii wzorca, na przykład przez wycięcie na pile taśmowej lub inną metodą, która pozostawia bezpieczny naddatek do frezowania. Dzięki temu frezarka kopiująca pracuje lżej, dokładniej i bezpieczniej.

Jak dobrać maszynę do zastosowania?

Dobór frezarki kopiującej powinien wynikać z technologii produkcji, a nie z samej kategorii maszyny. Innych rozwiązań potrzebuje hobbysta wykonujący pojedyncze szablony, a innych zakład produkujący dziesiątki identycznych detali dziennie.

Dla hobbysty lub małego warsztatu najczęściej wystarczy dobrej klasy frezarka górnowrzecionowa z precyzyjną regulacją, komplet tulei kopiujących, porządne szablony i skuteczne mocowanie materiału. Taki zestaw zajmuje mało miejsca i pozwala wykonywać krótkie serie.

Dla małej stolarni usługowej ważna jest powtarzalność, szybkość przezbrajania i możliwość stosowania przyrządów mocujących. Tu opłacalne bywają bardziej rozbudowane stoły robocze, systemy docisków i dedykowane szablony do najczęściej wykonywanych detali.

Dla produkcji seryjnej liczą się:

• czas mocowania jednego elementu,
• powtarzalne bazowanie,
• niewielka liczba korekt po frezowaniu,
• odporność mechaniczna układu kopiującego,
• serwis i dostępność części.

Przy zakupie nowej lub używanej maszyny warto sprawdzić:

• luzy na prowadnicach i wrzecionie,
• stan łożysk,
• dokładność regulacji głębokości,
• kulturę pracy pod obciążeniem,
• stan instalacji elektrycznej i zabezpieczeń,
• kompletność osłon i króćców odciągowych,
• dostępność narzędzi, tulei i części eksploatacyjnych.

Maszyna większa i cięższa nie zawsze będzie lepszym wyborem. Jeżeli w warsztacie wykonuje się głównie małe elementy i krótkie serie, ważniejsze mogą być ergonomia, prostota przygotowania pracy i łatwe przechowywanie szablonów.

Najczęstsze błędy podczas pracy

Najwięcej problemów z frezarką kopiującą wynika nie z samej maszyny, lecz z błędów technologicznych. Typowe są:

• zbyt duży naddatek przed frezowaniem – narzędzie musi usuwać za dużo materiału,
• złe mocowanie detalu – element przesuwa się lub drga,
• zużyty albo niedokładny szablon – każdy detal wychodzi błędny,
• nieprawidłowy kierunek posuwu – wzrasta ryzyko szarpania i utraty kontroli,
• zbyt tępy frez – gorsza jakość powierzchni, przypalenia, większe obciążenie wrzeciona,
• zbyt duża głębokość skrawania na jedno przejście – drgania i wyrwania włókien,
• niedopasowanie obrotów do średnicy frezu – ryzyko uszkodzenia narzędzia i złej jakości obróbki,
• brak skutecznego odpylania – zasypywanie miejsca skrawania i gorsza widoczność.

Przy frezowaniu kopiowym trzeba też pamiętać o zjawisku odrzutu lub gwałtownego pociągnięcia materiału przez obracające się narzędzie. Ryzyko wzrasta, gdy detal jest źle podparty, frez jest tępy, posuw odbywa się w niewłaściwym kierunku albo operator próbuje frezować zbyt dużo materiału jednorazowo. Dlatego tak istotne są dociski, stabilne mocowanie i zachowanie bezpiecznej odległości rąk od narzędzia.

Konserwacja i bezpieczeństwo

Frezarka kopiująca pracuje dokładnie tylko wtedy, gdy jest czysta, prawidłowo ustawiona i wyposażona w sprawne narzędzia. Podstawą jest regularne usuwanie trocin i pyłu z prowadnic, stołów, osłon oraz króćców odciągowych. Drobny pył drzewny jest nie tylko uciążliwy, ale również szkodliwy zdrowotnie, a w określonych warunkach może tworzyć zagrożenie pożarowe i wybuchowe.

W ramach bieżącej eksploatacji należy kontrolować:

• stan frezów i łożysk kopiujących,
• czystość i płaskość powierzchni stołu,
• luzy na mechanizmach regulacyjnych,
• stan przewodów, wyłączników i osłon,
• drożność instalacji odpylającej,
• stabilność docisków i przyrządów mocujących.

Przed wymianą frezu, regulacją głębokości, usuwaniem zakleszczonego materiału lub czyszczeniem strefy narzędzia maszynę należy odłączyć i zabezpieczyć przed przypadkowym uruchomieniem zgodnie z instrukcją producenta. Nie wolno regulować obrabiarki podczas ruchu ani dotykać obracającego się narzędzia.

Bezpieczna praca wymaga stosowania:

• osłon przewidzianych przez producenta,
• ochrony oczu,
• ochrony słuchu,
• sprawnego odciągu pyłu,
• stabilnych docisków i właściwego mocowania materiału.

Rękawice nie są uniwersalnym zabezpieczeniem przy maszynach obrotowych, ponieważ w pewnych sytuacjach mogą zostać pochwycone. Zawsze należy kierować się instrukcją konkretnej maszyny i oceną ryzyka dla danej operacji.

Czy frezarka kopiująca nadaje się do drewna litego i MDF?

Tak. Obrabia zarówno drewno lite, jak i sklejkę, MDF oraz inne materiały drewnopochodne. Trzeba jednak dobrać odpowiedni frez, obroty, posuw i sposób odpylania do konkretnego materiału.

Czy frezarka kopiująca to to samo co frezarka górnowrzecionowa?

Nie zawsze. Frezarka kopiująca opisuje funkcję lub sposób pracy oparty na odwzorowaniu wzorca. Często realizuje się ją frezarką górnowrzecionową, ale istnieją też stacjonarne i specjalistyczne maszyny kopiujące.

Co jest ważniejsze: moc silnika czy jakość prowadzenia?

Oba elementy są istotne, ale przy kopiowaniu bardzo duże znaczenie ma jakość prowadzenia, brak luzów i pewne mocowanie materiału. Sama wysoka moc nie zapewni dokładnego odwzorowania kształtu.

Jak przygotować detal przed frezowaniem kopiującym?

Najlepiej wstępnie wyciąć go możliwie blisko docelowego obrysu, pozostawiając kontrolowany naddatek. Dzięki temu frez usuwa mniej materiału, a obróbka jest bezpieczniejsza i daje lepszą jakość krawędzi.

Czy jeden frez wystarczy do wszystkich prac kopiujących?

Nie. Dobór frezu zależy od rodzaju operacji, grubości materiału, wymaganej jakości krawędzi, promieni oraz sposobu kopiowania. Inne narzędzie stosuje się do obrysu, inne do gniazd, a inne do profilowania.

Dlaczego kopiowany element wychodzi niedokładnie mimo sprawnej maszyny?

Przyczyną może być zużyty szablon, luz w mocowaniu, tępy frez, drgania, zbyt duży naddatek albo błędny kierunek posuwu. W praktyce dokładność zależy od całego układu technologicznego, a nie tylko od samej obrabiarki.

Czy frezarka kopiująca zastępuje CNC?

Nie w pełnym zakresie. Frezarka kopiująca jest bardzo skuteczna przy pracy na stałych wzorcach i krótkich lub średnich seriach. CNC daje większą elastyczność programowania i automatyzacji, ale wymaga przygotowania projektu, ścieżek narzędzia i programu.

Jak ograniczyć ryzyko przypaleń na krawędzi?

Trzeba stosować ostry frez, prawidłowo dobrać obroty do średnicy narzędzia, unikać zbyt małego posuwu i nie pozostawiać zbyt dużego naddatku do jednego przejścia. Pomaga też skuteczne odprowadzanie wiórów z miejsca skrawania.
