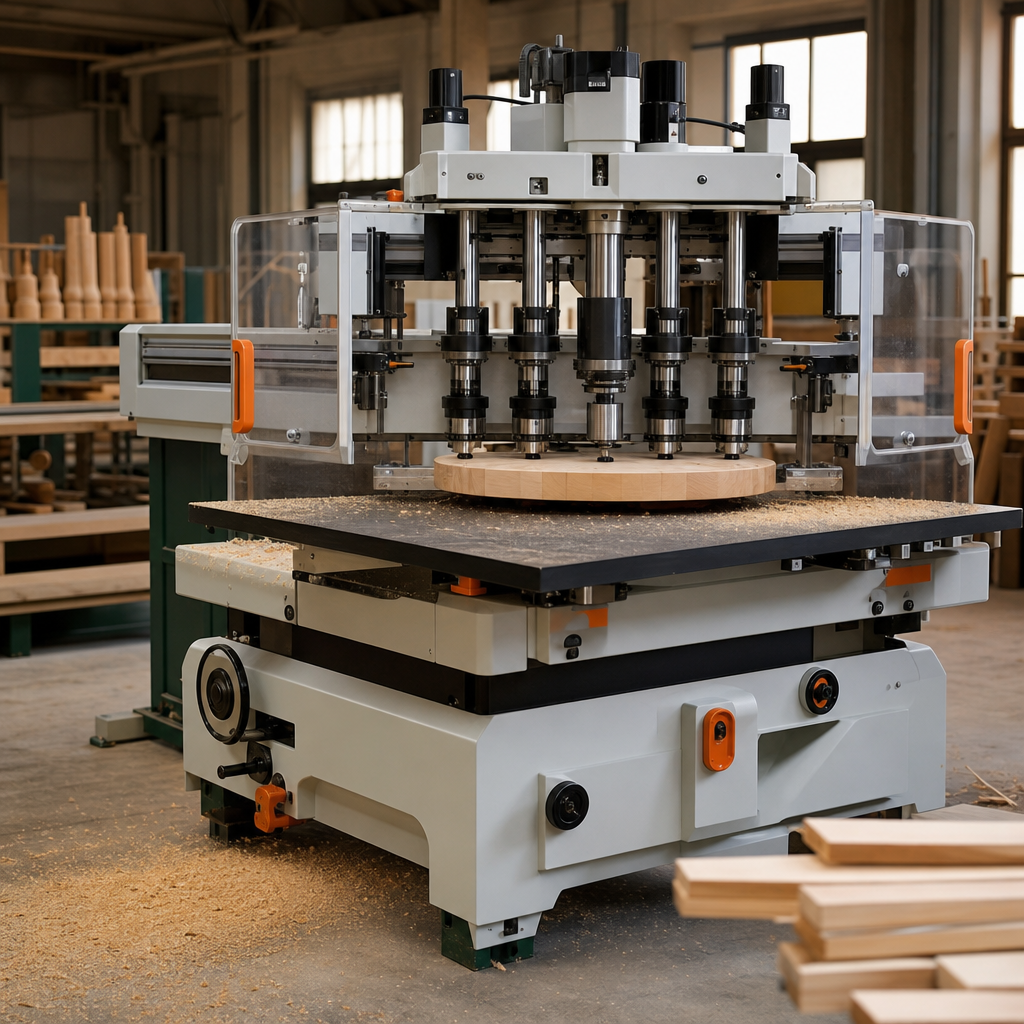

Frezarka karuzelowa do drewna to wyspecjalizowana obrabiarka przeznaczona głównie do obróbki krzywoliniowej, kopiowej oraz seryjnego frezowania elementów o powtarzalnym kształcie. W praktyce spotyka się ją przede wszystkim tam, gdzie liczy się wydajność, powtarzalność i bezpieczne prowadzenie detalu względem narzędzia. Nie jest to typowa frezarka górnowrzecionowa ręczna ani klasyczna frezarka dolnowrzecionowa do uniwersalnych prac warsztatowych, lecz maszyna produkcyjna przystosowana do obróbki według wzornika lub układu mocowań na stole obrotowym. Jej poprawne wykorzystanie wymaga zrozumienia zależności między ruchem narzędzia, ruchem materiału, doborem frezu oraz organizacją posuwu.
Czym jest i do czego służy frezarka karuzelowa do drewna?
Frezarka karuzelowa do drewna to maszyna, w której obrabiany materiał jest mocowany na stole obrotowym, nazywanym karuzelą, a następnie przemieszczany kolejno względem jednego lub kilku zespołów roboczych. Narzędziem skrawającym jest frez zamocowany na wrzecionie. W zależności od konstrukcji maszyny wrzeciono może być ustawione pionowo, poziomo albo pod określonym kątem, a sama obróbka może mieć charakter obwiedniowy, kopiowy lub profilowy.
Maszyna obrabia przede wszystkim drewno lite, klejonkę, sklejkę, płyty drewnopochodne o odpowiedniej gęstości oraz niektóre materiały kompozytowe stosowane w stolarstwie i meblarstwie. Podstawowym efektem obróbki jest nadanie elementowi określonego kształtu, wykonanie profilu, sfazowania, promienia, wrębu, rowka lub skopiowanie konturu według szablonu. W zakładach produkcyjnych frezarki karuzelowe stosuje się do wyrobu krzeseł, elementów giętych, poręczy, frontów, części dekoracyjnych, detali z łukami oraz serii identycznych komponentów.
Największą zaletą tej maszyny jest możliwość seryjnej obróbki wielu elementów przy zachowaniu stałej geometrii. Dzięki stołowi obrotowemu operator nie prowadzi materiału bezpośrednio rękami przy strefie skrawania tak jak w prostych operacjach na frezarce dolnowrzecionowej. Zamiast tego detal jest stabilnie zamocowany, a ruch karuzeli porządkuje cykl pracy i poprawia powtarzalność.
Jak działa?
Zasada działania frezarki karuzelowej opiera się na połączeniu dwóch ruchów roboczych. Pierwszy to ruch obrotowy narzędzia skrawającego, czyli frezu osadzonego na wrzecionie. To właśnie frez wykonuje właściwe skrawanie drewna. Drugi to ruch materiału, który najczęściej jest zamocowany na uchwytach, przyrządach lub szablonach osadzonych na obracającym się stole karuzelowym.
W czasie pracy karuzela przemieszcza detal do kolejnych pozycji roboczych albo prowadzi go płynnie przez strefę obróbki. W zależności od rozwiązania konstrukcyjnego obróbka może odbywać się:
- w oparciu o wzornik kopiujący,
- na bazie sztywnego mocowania detalu w przyrządzie,
- w układzie wielostanowiskowym, gdzie kolejne pozycje odpowiadają za podanie, frezowanie i odbiór elementu.
W praktyce materiał nie jest przesuwany ręcznie bezpośrednio po stole w sposób swobodny, lecz ustalany i prowadzony przez układ mocujący. To ogranicza ryzyko błędów geometrycznych i poprawia bezpieczeństwo. Podstawowy efekt obróbki zależy od geometrii frezu i toru ruchu detalu: może to być obróbka krawędzi, kształtowanie konturu, profilowanie lub kopiowanie zarysu.
Dla jakości powierzchni kluczowe są: średnica frezu, liczba ostrzy, geometria skrawania, prędkość obrotowa wrzeciona, sztywność mocowania i tempo przejścia materiału przez strefę skrawania. Zbyt szybki posuw może powodować wyrwania i wzrost obciążenia narzędzia, zbyt wolny zaś zwiększa ryzyko przegrzania i przypaleń, szczególnie w twardych gatunkach drewna oraz przy stępionym frezie.
Budowa i najważniejsze elementy
Najważniejszym zespołem maszyny jest stół karuzelowy, czyli obrotowa platforma z gniazdami, przyrządami lub uchwytami mocującymi. Jego zadaniem jest ustalenie detalu w powtarzalnej pozycji i transport między stanowiskami roboczymi. Sztywność stołu oraz dokładność jego indeksowania bezpośrednio wpływają na dokładność wykonania elementów.
Drugim kluczowym elementem jest wrzeciono z zamocowanym frezem. Wrzeciono musi zapewniać stabilne obroty, odpowiednią współosiowość i minimalne bicie. Nawet niewielkie luzy w układzie łożyskowania pogarszają jakość krawędzi i przyspieszają zużycie narzędzi.
Maszyna może być wyposażona w prowadnice kopiujące, rolki wzorcowe, dociski, ograniczniki oraz osłony strefy skrawania. W produkcji seryjnej ważne są także przyrządy ustalające, ponieważ to one w dużym stopniu decydują o powtarzalności. Sama moc silnika nie rozwiązuje problemów wynikających ze słabego mocowania detalu lub niedokładnego wzornika.
Istotne są również napęd stołu, układ sterowania, hamulec wrzeciona, wyłączniki awaryjne oraz króćce odciągowe. Dobrze zaprojektowane odpylanie ma szczególne znaczenie przy frezowaniu, ponieważ proces generuje zarówno większe wióry, jak i drobny pył. Ten drugi stanowi zagrożenie zdrowotne, a przy niekorzystnych warunkach również pożarowe.
Najważniejsze parametry robocze
Przy ocenie frezarki karuzelowej nie należy skupiać się wyłącznie na mocy silnika. Równie ważne są: średnica i zakres stosowanych frezów, stabilność obrotów pod obciążeniem, wielkość stołu karuzelowego, liczba stanowisk, dokładność pozycjonowania i sposób mocowania detali.
Prędkość obrotowa wrzeciona nie jest wartością uniwersalną. Dobiera się ją do średnicy frezu, konstrukcji narzędzia, rodzaju drewna, głębokości obróbki i zaleceń producenta narzędzia. Frez o większej średnicy zwykle wymaga innych obrotów niż małe narzędzie profilowe. Przekroczenie dopuszczalnych obrotów frezu jest niedopuszczalne.
Znaczenie ma również głębokość skrawania na jedno przejście. Próba zebrania zbyt dużej ilości materiału zwiększa obciążenie wrzeciona, pogarsza jakość powierzchni i podnosi ryzyko wyrwania włókien. W produkcji seryjnej często korzystniej jest rozłożyć obróbkę na etapy niż wykonywać agresywne skrawanie jednym przejściem.
Zastosowania w stolarstwie i produkcji mebli
Frezarki karuzelowe wykorzystuje się głównie tam, gdzie element ma kształt nieregularny, a jednocześnie musi być wykonywany w dużej liczbie i z dobrą powtarzalnością. Typowe zastosowania obejmują:
- frezowanie boków i elementów krzeseł,
- obróbkę części owalnych i łukowych,
- kopiowanie detali dekoracyjnych,
- profilowanie elementów ramowych,
- wykonywanie frontów i elementów z krzywoliniową krawędzią,
- seryjną obróbkę według wzornika.
W małym warsztacie maszyna tego typu pojawia się rzadziej, ponieważ jej potencjał ujawnia się przede wszystkim przy serii lub powtarzalnej produkcji. Przy pojedynczych detalach częściej stosuje się frezarki konwencjonalne albo CNC, ale nie oznacza to, że maszyny te pełnią tę samą funkcję w identyczny sposób. Frezarka karuzelowa pozostaje rozwiązaniem wyspecjalizowanym i wydajnym właśnie w zadaniach wielosztukowych.
Narzędzia frezarskie i jakość powierzchni
O wyniku obróbki decyduje nie tylko maszyna, ale również frez. Liczy się geometria ostrzy, materiał skrawający, liczba krawędzi tnących, kierunek obrotów oraz maksymalne dopuszczalne obroty narzędzia. Frezy tępe, zabrudzone żywicą albo źle wyważone szybko powodują drgania, poszarpanie krawędzi i przegrzewanie drewna.
Dla drewna litego ważne jest dopasowanie geometrii narzędzia do kierunku włókien. Przy elementach krzywoliniowych szczególnie łatwo o wyrwanie na końcach włókien i w miejscach zmiany kierunku usłojenia. Dlatego trzeba przewidywać kierunek skrawania, stan materiału oraz miejsca newralgiczne jeszcze na etapie projektowania przyrządu.
Jeżeli frezarka pracuje według wzornika, wzornik musi być wykonany bardzo dokładnie. Każda niedokładność zostanie powielona w całej serii. W praktyce jakość wyrobu to suma: dokładności przyrządu, jakości frezu, ustawienia wrzeciona i stabilności mocowania.
Posuw, mocowanie i ryzyko odrzutu
Choć w frezarce karuzelowej materiał zwykle nie jest prowadzony swobodnie ręką, nadal istnieje ryzyko gwałtownego wyrwania detalu lub jego uszkodzenia. Odrzut w obróbce frezarskiej może wystąpić, gdy element zostanie źle zamocowany, frez jest tępy, skrawanie jest zbyt agresywne albo przyrząd ma luzy.
Stabilne mocowanie to warunek podstawowy. Dociski powinny pewnie trzymać detal, ale nie mogą go odkształcać. Szczególnie problematyczne są wąskie elementy, cienkie łuki, detale o zmiennej grubości i drewno z sękami. W takich przypadkach warto ograniczyć głębokość skrawania i zadbać o podparcie materiału dokładnie w strefie pracy.
Nie należy traktować szybszego posuwu jako prostego sposobu na zwiększenie wydajności. Zbyt duże tempo obciąża frez, wrzeciono i mocowania. Zbyt małe może prowadzić do przypaleń i gorszej jakości krawędzi. Optymalny posuw wynika z praktycznej próby technologicznej i zaleceń narzędziowych, a nie z jednej uniwersalnej wartości.
Odpylanie i organizacja stanowiska
Podczas frezowania powstaje mieszanina wiórów i drobnego pyłu. Skuteczna instalacja odpylająca powinna być dopasowana do liczby króćców, geometrii osłon i rzeczywistego przepływu powietrza. Sama średnica króćca nie mówi jeszcze, czy odciąg będzie działał skutecznie.
Przy frezarkach karuzelowych pył może gromadzić się również na przyrządach mocujących, co utrudnia prawidłowe bazowanie kolejnych detali. Dlatego czystość stołu i punktów ustalenia ma znaczenie nie tylko dla higieny pracy, ale także dla dokładności wymiarowej. W produkcji seryjnej nawet cienka warstwa pyłu pod detalem może spowodować błąd powtarzany w całej partii.
| Parametr / cecha | Co oznacza | Znaczenie w praktyce | Na co zwrócić uwagę |
|---|---|---|---|
| Średnica stołu karuzelowego | Wielkość obszaru roboczego i liczba możliwych stanowisk | Wpływa na gabaryty detali i wydajność przy pracy seryjnej | Czy stół mieści planowane elementy i przyrządy mocujące |
| Dokładność pozycjonowania karuzeli | Powtarzalność ustawienia stołu w kolejnych pozycjach | Decyduje o zgodności wymiarowej serii | Luzy, zużycie mechanizmu indeksowania, stan napędu |
| Zakres prędkości wrzeciona | Możliwość dopasowania obrotów do frezu i materiału | Wpływa na jakość skrawania i bezpieczeństwo narzędzia | Zgodność z zaleceniami producenta frezu i maksymalnymi obrotami narzędzia |
| Typ wrzeciona | Sposób montażu i prowadzenia frezu | Wpływa na zakres operacji i sztywność obróbki | Bicie wrzeciona, stan łożysk, łatwość wymiany narzędzia |
| System mocowania detalu | Uchwyty, dociski, przyrządy lub wzorniki | Warunkuje bezpieczeństwo i powtarzalność | Sztywność, szybkość przezbrojenia, odporność na zużycie |
| Moc i charakterystyka napędu | Zdolność utrzymania pracy pod obciążeniem | Wpływa na stabilność obróbki, ale nie jest jedynym wyznacznikiem możliwości | Sztywność maszyny, kultura pracy, spadki obrotów przy skrawaniu |
| Osłony i wyłącznik awaryjny | Elementy zabezpieczające operatora | Zmniejszają ryzyko kontaktu z narzędziem i skutki awarii | Kompletność, sprawność blokad, łatwa dostępność STOP |
| Króćce i skuteczność odpylania | Sposób odbioru wiórów i pyłu ze strefy roboczej | Wpływa na zdrowie, widoczność i dokładność bazowania | Nie tylko średnica króćca, ale też przepływ, szczelność i filtracja |
| Stan przyrządów kopiujących | Dokładność wzorników i rolek prowadzących | Bezpośrednio przenosi się na kształt gotowego elementu | Zużycie powierzchni, uszkodzenia, zgodność z aktualnym detalem |
Jak dobrać maszynę do zastosowania?
Dobór frezarki karuzelowej należy zacząć od analizy produkcji, a nie od samej specyfikacji technicznej. Najważniejsze pytania brzmią: jakie elementy będą obrabiane, z jakiego materiału, w jakiej liczbie i z jaką oczekiwaną powtarzalnością. Innych rozwiązań potrzebuje mały warsztat wykonujący krótkie serie elementów schodowych, a innych zakład produkujący setki identycznych części meblowych dziennie.
Dla krótkich serii kluczowe mogą być szybkie przezbrojenia i łatwa zmiana przyrządów. Dla produkcji masowej ważniejsze będą liczba stanowisk, trwałość mechanizmów, ergonomia załadunku i możliwość utrzymania stałej jakości przez wiele godzin pracy. Trzeba także uwzględnić dostępną przestrzeń, zasilanie, poziom hałasu, wydajność instalacji odpylającej oraz dostępność serwisu i części.
Przy zakupie maszyny używanej szczególnie ważne są: luzy stołu, stan łożysk wrzeciona, działanie mechanizmu indeksowania, zużycie przyrządów, kompletność osłon i stan instalacji elektrycznej. Ciężka, stara maszyna nie jest automatycznie lepsza od nowej. Z kolei nowa nie zawsze będzie trafnym wyborem, jeśli nie zapewnia odpowiedniej sztywności, serwisu lub dostępności narzędzi i oprzyrządowania.
Najczęstsze błędy podczas pracy
Jednym z najczęstszych błędów jest niedostateczne mocowanie detalu. Nawet dobrze dobrany frez nie zapewni poprawnej obróbki, jeśli materiał drga lub zmienia pozycję pod obciążeniem. Drugi typowy problem to stosowanie stępionych frezów, które powodują przypalenia, wyszarpywanie włókien i nadmierne obciążenie napędu.
Błędem jest również dobieranie obrotów „na oko” bez uwzględnienia średnicy frezu i zaleceń producenta. Złe obroty pogarszają jakość powierzchni i mogą być niebezpieczne dla operatora. Często spotyka się także ignorowanie stanu wzorników, rolek i ograniczników. To szczególnie groźne w produkcji seryjnej, bo wada jednego przyrządu zostaje powielona w całej partii.
Do częstych zaniedbań należy też słabe odpylanie. Zalegający pył pogarsza widoczność, zakłóca bazowanie i przyspiesza zużycie ruchomych elementów. Niebezpieczna jest także próba regulacji maszyny podczas ruchu oraz usuwanie zakleszczonego materiału bez odłączenia zasilania i zabezpieczenia przed przypadkowym uruchomieniem.
Konserwacja i bezpieczeństwo
Podstawą bezpiecznej eksploatacji jest codzienne czyszczenie stołu, osłon, punktów ustalenia i strefy roboczej. Trzeba regularnie kontrolować stan frezów, wrzeciona, łożysk, napędów, docisków i mechanizmu obrotu karuzeli. Wszelkie luzy, nietypowe dźwięki, wzrost drgań lub nagłe pogorszenie jakości powierzchni powinny być traktowane jako sygnał do przeglądu.
Konserwację należy prowadzić zgodnie z instrukcją producenta konkretnej maszyny. Dotyczy to zwłaszcza smarowania, kontroli pasów, regulacji układów dociskowych i przeglądów instalacji elektrycznej. Nie należy samodzielnie zmieniać zabezpieczeń ani blokować wyłączników bezpieczeństwa.
Podczas pracy operator powinien korzystać z ochrony oczu, ochrony słuchu i skutecznego odpylania. Luźna odzież, biżuteria i nieuporządkowane stanowisko zwiększają ryzyko wypadku. Rękawice nie są uniwersalnym środkiem ochrony przy maszynach obrotowych, ponieważ w niektórych sytuacjach mogą zostać pochwycone przez ruchome elementy.
Przed wymianą frezu, regulacją, czyszczeniem strefy skrawania lub usuwaniem zablokowanego detalu maszynę należy odłączyć i zabezpieczyć przed przypadkowym uruchomieniem zgodnie z instrukcją producenta. Nigdy nie wolno dotykać obracającego się narzędzia ani zatrzymywać go ręką.
FAQ: Czy frezarka karuzelowa nadaje się do małego warsztatu?
Może się nadawać, ale głównie wtedy, gdy warsztat regularnie wykonuje powtarzalne elementy krzywoliniowe lub kopiowe. Przy pracach jednostkowych jej potencjał bywa niewykorzystany.
FAQ: Jakie drewno można obrabiać na takiej maszynie?
Najczęściej drewno lite, klejonkę i sklejkę, a w wielu przypadkach także wybrane materiały drewnopochodne. Zawsze trzeba uwzględnić zalecenia producenta maszyny i frezu.
FAQ: Czy większa moc silnika zawsze oznacza lepszą frezarkę?
Nie. O możliwościach maszyny decydują także sztywność konstrukcji, jakość wrzeciona, stabilność stołu karuzelowego, stan przyrządów i poprawny dobór narzędzia.
FAQ: Od czego zależy jakość frezowanej krawędzi?
Od geometrii i ostrości frezu, prędkości obrotowej, posuwu, kierunku włókien, stabilności mocowania oraz dokładności wzornika lub przyrządu kopiującego.
FAQ: Czy frezarka karuzelowa jest bezpieczniejsza od zwykłej frezarki?
W wielu zastosowaniach tak, ponieważ detal jest ustalany w przyrządzie, a operator nie prowadzi go swobodnie blisko frezu. Nadal jednak pozostaje to maszyna wysokiego ryzyka, wymagająca sprawnych osłon i właściwej organizacji pracy.
FAQ: Jak rozpoznać zużyte wrzeciono lub łożyska?
Objawami mogą być nadmierne drgania, pogorszenie jakości powierzchni, nietypowy hałas, bicie narzędzia i wzrost temperatury zespołu wrzeciona. Taki stan wymaga diagnostyki serwisowej.
FAQ: Czy jedna prędkość obrotowa wystarczy do wszystkich frezów?
Nie. Obroty trzeba dobierać do średnicy frezu, jego konstrukcji, rodzaju materiału i operacji. Należy przestrzegać maksymalnych dopuszczalnych obrotów podanych przez producenta narzędzia.
FAQ: Na co uważać przy zakupie używanej frezarki karuzelowej?
Przede wszystkim na luzy stołu i wrzeciona, stan łożysk, zużycie mechanizmu indeksowania, kompletność osłon, sprawność wyłączników awaryjnych, stan instalacji elektrycznej i dostępność dokumentacji.
