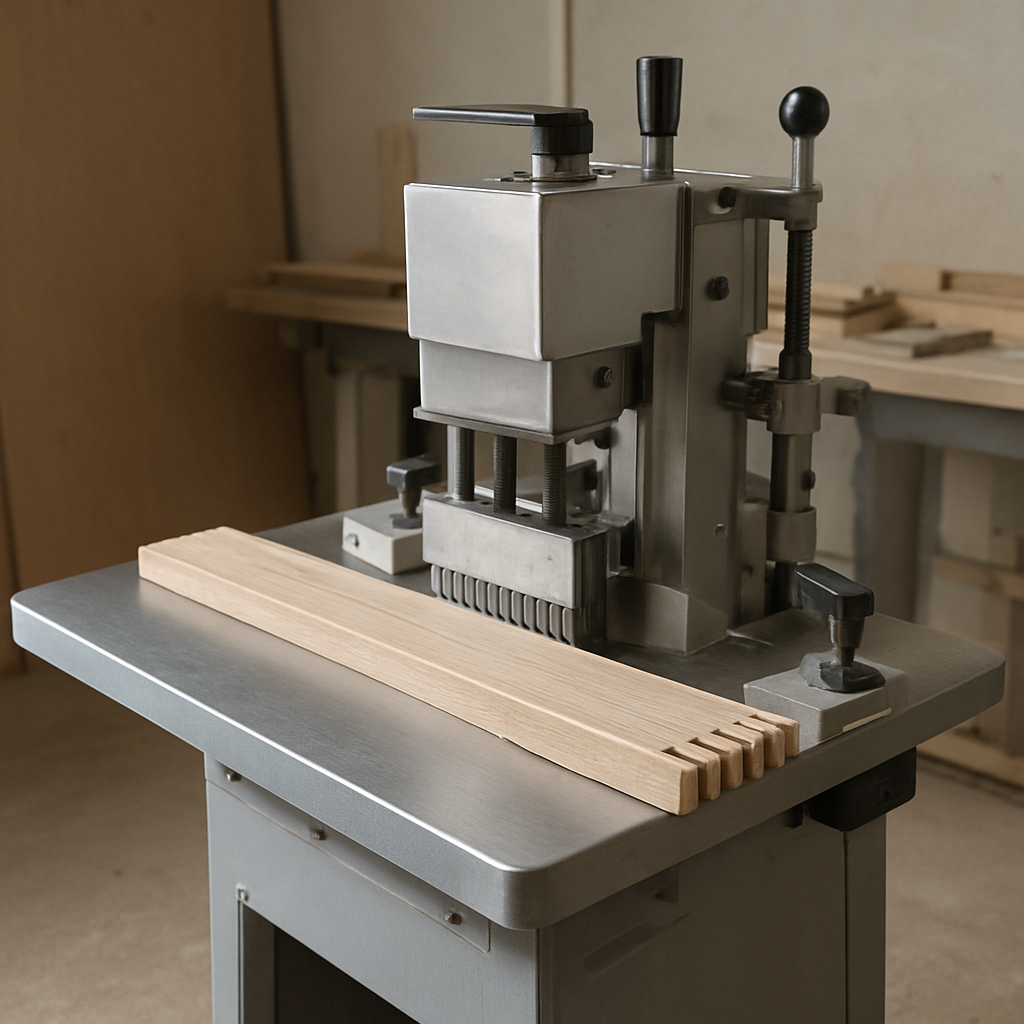

Maszyna do wczepów palczastych, nazywana też maszyną do łączeń palcowych lub finger jointerem, to jedno z kluczowych urządzeń w nowoczesnych zakładach stolarskich i tartacznych. Umożliwia precyzyjne łączenie krótszych elementów drewnianych w dłuższe, bardziej stabilne i wytrzymałe odcinki, pozwalając efektywniej wykorzystać surowiec, ograniczać odpady i podnosić jakość finalnych wyrobów z drewna litego oraz klejonego. Zrozumienie zasady działania, możliwości, ograniczeń i różnic między poszczególnymi typami oraz modelami tych maszyn jest niezbędne zarówno dla małych zakładów rzemieślniczych, jak i dla dużych linii przemysłowych nastawionych na seryjną produkcję elementów konstrukcyjnych, mebli czy stolarki otworowej.
Zasada działania i zastosowanie maszyn do wczepów palczastych
Podstawą technologii wczepów palczastych jest charakterystyczny profil zębaty, który powstaje na końcach dwóch łączonych elementów. Po precyzyjnym wycięciu profilu na obu częściach, nanoszone jest klej, a następnie elementy zostają dociśnięte w prasie. Uzyskane połączenie ma dużą powierzchnię styku, co przekłada się na bardzo wysoką wytrzymałość mechaniczną i odporność na wyrywanie. W praktyce dobrze wykonany wczep palczasty często jest mocniejszy niż lite drewno, z którego powstał.
Maszyna do wczepów palczastych składa się zwykle z kilku podstawowych sekcji roboczych:
- strefy podawania materiału (ręczna, półautomatyczna lub automatyczna),
- modułu wyrównującego i bazującego listwy,
- agregatu frezującego profil wczepu (z jedną lub kilkoma głowicami frezarskimi),
- układu dozowania kleju,
- prasy do łączenia elementów pod odpowiednim naciskiem,
- układów odbioru gotowego elementu (np. stoły rolkowe, przenośniki).
W podstawowej wersji pracownik przykłada przygotowane listwy lub klocki drewniane do stołu maszyny, bazuje je względem ograniczników, a następnie uruchamia cykl frezowania. Po obrobieniu obu końców elementów, posmarowaniu ich klejem i ułożeniu we właściwej kolejności, prasa dociska je do uzyskania pożądanego wymiaru oraz stabilnego połączenia. W bardziej zaawansowanych liniach wszystko przebiega niemal bezobsługowo – od automatycznego wyrównywania i skanowania materiału, aż po sortowanie gotowych lameli lub belek.
Gdzie pracują maszyny do wczepów palczastych i do czego się ich używa
Technologia wczepów palczastych znajduje zastosowanie w praktycznie każdym obszarze przemysłu drzewnego, w którym występuje potrzeba łączenia krótkich elementów w dłuższe oraz poprawy stabilności wymiarowej półproduktów. Maszyna do łączeń palcowych pracuje między innymi w:
- tartakach – do łączenia krótszych odcinków desek, krawędziaków i listew po dochodzeniu do długości użytkowych; pozwala maksymalnie wykorzystać tarcicę uzyskaną z kłód o niestandardowych wymiarach lub z większym udziałem wad,
- zakładach produkujących elementy konstrukcyjne – do wytwarzania belek, słupów i elementów więźb dachowych z drewna litego łączonego na długość; w tym obszarze ważna jest wysoka nośność w połączeniu z powtarzalnością parametrów,
- fabrykach stolarki okiennej i drzwiowej – do produkcji lameli do klejonki okiennej i drzwiowej, gdzie liczy się stabilność wymiarowa, ograniczenie paczenia oraz eliminacja sęków w obszarach narażonych na uszkodzenia,
- zakładach meblarskich – do tworzenia klejonki meblowej, blatów, frontów, elementów konstrukcyjnych mebli, a także listew ozdobnych, cokołów i profili,
- produkcji paneli i podłóg – łączenie krótkich elementów, uzyskiwanie długich lameli, listew przypodłogowych, progów,
- produkcji kantówki klejonej – w tym kantówki okiennej o podwyższonych wymaganiach jakościowych, w których istotne jest usunięcie wad drewna i skomponowanie stabilnego elementu.
Zastosowanie maszyn do wczepów palczastych szczególnie doceniane jest tam, gdzie ważne jest minimalizowanie strat materiału. Krótkie odcinki, odpady poprodukcyjne, fragmenty z końców desek – wszystko to, co dawniej trafiało do kotłowni, może zostać przekształcone w pełnowartościowy produkt o wysokiej wartości dodanej. W czasach ograniczonej dostępności surowca i rosnących cen drewna, takie rozwiązanie ma znaczenie zarówno ekologiczne, jak i ekonomiczne.
Rodzaje maszyn do wczepów palczastych i ich konstrukcja
Na rynku dostępnych jest kilka podstawowych grup maszyn do wykonywania wczepów palczastych, różniących się budową, stopniem automatyzacji, wydajnością oraz przeznaczeniem. Wybór odpowiedniego typu zależy przede wszystkim od profilu produkcji, oczekiwanej wydajności oraz budżetu inwestycyjnego.
Maszyny małogabarytowe i stolarskie
To urządzenia przeznaczone głównie dla mniejszych zakładów stolarskich, warsztatów rzemieślniczych, a także jako uzupełnienie większych linii produkcyjnych. Cechuje je stosunkowo kompaktowa budowa i niższa wydajność, ale też niższy koszt zakupu i eksploatacji. W tej grupie znajdziemy:
- proste frezarki do wczepów palczastych – z jedną głowicą tnącą, z ręcznym podawaniem materiału i ręcznym ustawianiem ograniczników,
- półautomaty z pneumatycznym dociskiem – gdzie frezowanie odbywa się seryjnie, a operator głównie podaje elementy i nadzoruje proces,
- stoły frezarskie z modułem do ręcznego wykonywania wczepów – bardziej uniwersalne, lecz wolniejsze i mniej powtarzalne niż dedykowane finger jointery.
Tego typu maszyny często wystarczają do produkcji krótszych serii, elementów specjalnych, prototypów lub wyrobów o mniejszej powtarzalności. Pozwalają też zacząć przygodę z technologią wczepów palczastych bez bardzo dużej inwestycji.
Przemysłowe linie do wczepów palczastych
To zaawansowane technologicznie urządzenia, stanowiące serce nowoczesnych tartaków i fabryk elementów klejonych. Składają się z wielu połączonych ze sobą modułów, tworzących wysokowydajny ciąg technologiczny. Ich typowe cechy to:
- automatyczne podawanie i sortowanie materiału, często zintegrowane z systemami skanowania wad,
- wielogłowicowe agregaty frezujące, umożliwiające równoczesne obrabianie kilku listew,
- automatyczne systemy nanoszenia kleju w sposób równomierny i kontrolowany,
- prasy o dużej sile nacisku, przystosowane do długich belek,
- integracja z pomiarem długości, znakowaniem elementów i ich dalszym rozkrojem.
Wydajność takich linii może dochodzić do wielu metrów bieżących elementu klejonego na minutę, co czyni je niezbędnymi przy produkcji seryjnej i kontraktach dla budownictwa, dużych sieci meblowych czy producentów okien i drzwi o zasięgu międzynarodowym.
Maszyny poziome i pionowe
Kolejny podział dotyczy orientacji elementu podczas obróbki. Maszyny poziome pracują z listewką ułożoną na płasko, natomiast pionowe – z listwą stojącą. W praktyce wpływa to na:
- ergonomię obsługi – w niektórych aplikacjach łatwiej jest operować elementami w pionie, w innych w poziomie,
- rodzaj i wysokość możliwych do wykonania wczepów,
- zajmowaną przestrzeń na hali – maszyny pionowe bywają bardziej kompaktowe pod względem powierzchni podstawy, choć wyższe.
Wybór między maszyną poziomą a pionową zależy m.in. od rodzaju produkowanych elementów, dostępnego miejsca, a także przyzwyczajeń i doświadczenia operatorów.
Zalety stosowania wczepów palczastych i ich wpływ na produkcję
Maszyna do wczepów palczastych wnosi do zakładu szereg korzyści, które przekładają się zarówno na ekonomię, jak i na jakość wyrobów. Do najważniejszych zalet należą:
- maksymalne wykorzystanie surowca – możliwość łączenia krótkich fragmentów w pełnowartościowy element o dużej długości, co minimalizuje ilość odpadu,
- stabilność wymiarowa – połączenie krótkich elementów i odpowiednie ich ułożenie pozwala ograniczyć naturalne tendencje drewna do paczenia i skręcania,
- wysoka wtrzymałość połączeń – dobrze wykonane wczepy palczaste zapewniają nośność zbliżoną lub przewyższającą drewno lite, co ma ogromne znaczenie w konstrukcjach,
- możliwość selekcji – wycinanie wad (sęków, pęknięć, przebarwień) i łączenie tylko najlepszych fragmentów w strefach najbardziej obciążonych lub widocznych,
- duża elastyczność długości – elementy można wytwarzać w długościach dopasowanych dokładnie do projektu, ograniczając konieczność późniejszego rozkroju i straty,
- powtarzalność produkcji – maszyny, szczególnie sterowane numerycznie, gwarantują powtarzalny kształt i głębokość wczepów, co ułatwia kontrolę jakości,
- wysoka efektywność produkcji – zwłaszcza w liniach automatycznych umożliwiających ciągłe łączenie dużej liczby elementów.
W zakładach nastawionych na większe wolumeny produkcji wdrożenie maszyn do wczepów palczastych zazwyczaj szybko się zwraca dzięki oszczędności surowca oraz możliwości oferowania produktów o wyższej jakości i dłuższych długościach, często z certyfikacją konstrukcyjną.
Wady, ograniczenia i wyzwania związane z technologią wczepów palczastych
Mimo licznych atutów, maszyny do łączeń palcowych nie są rozwiązaniem pozbawionym ograniczeń. Do najczęściej wskazywanych wad i wyzwań należą:
- konieczność inwestycji – maszyny, szczególnie linie przemysłowe, to istotny wydatek kapitałowy; do tego dochodzą koszty przygotowania hali, zasilania, odciągu trocin i sprężonego powietrza,
- wymóg odpowiedniego przygotowania materiału – elementy przeznaczone do łączenia muszą być odpowiednio strugane, wysuszone i posortowane; zbyt duża zmienność wilgotności lub niedokładność obróbki ograniczą jakość połączeń,
- wymagania dotyczące klejów – trzeba stosować kleje odpowiednie do warunków pracy wyrobu (np. klasy D3, D4, PUR, MUF), przewidziane do prasowania na określony czas i temperaturę; błędny dobór powoduje osłabienie spoiny,
- konieczność serwisu – głowice frezarskie, łożyska, układy pneumatyczne i hydrauliczne wymagają regularnej konserwacji, a zaniedbania szybko odbiją się na jakości połączeń i bezpieczeństwie pracy,
- szkolenie operatorów – aby w pełni wykorzystać możliwości maszyny, personel musi rozumieć proces, umieć regulować parametry oraz diagnozować problemy,
- ograniczenia materiałowe – drewno o bardzo licznych wadach, pęknięciach podłużnych czy poważnych zgniliznach często nie nadaje się do łączenia, mimo teoretycznej możliwości uzyskania profilu wczepu.
W praktyce wiele z tych wyzwań zostaje zminimalizowanych poprzez dobry dobór parku maszynowego, zastosowanie automatycznych systemów kontroli jakości i oprogramowanie wspomagające planowanie produkcji oraz szkolenia personelu.
Parametry techniczne ważne przy wyborze maszyny
Przy analizie ofert rynkowych nie wystarczy porównywać jedynie ceny zakupu. Należy wziąć pod uwagę szereg parametrów technicznych, które zadecydują o przydatności maszyny w konkretnym zakładzie. Do najważniejszych należą:
- długość robocza elementów – minimalna i maksymalna, jaką maszyna jest w stanie obrabiać i prasować; wpływa to na zakres zastosowań (np. krótkie lamele vs. długie belki konstrukcyjne),
- wysokość i szerokość elementu – przekrój obrabianej listwy lub kantówki, co determinuje mocną stronę maszyny (cienkie listwy okienne, grube belki konstrukcyjne itp.),
- typ i jakość głowic frezarskich – liczba zębów, materiał (HM, HSS), możliwość szybkiej wymiany, dostępność serwisu ostrzącego,
- rodzaj sterowania – od prostych ręcznych nastaw po sterowanie CNC z możliwością zapisu wielu programów i receptur,
- wydajność – wyrażona np. w metrach bieżących wytwarzanego elementu na godzinę, przy typowym asortymencie,
- siła i czas prasowania – ważne z punktu widzenia rodzaju kleju oraz wymagań konstrukcyjnych,
- integracja z innymi maszynami – możliwość wpięcia w istniejącą linię, komunikacja z systemem zarządzania produkcją, przenośnikami, sortownią.
Warto także zwrócić uwagę na zużycie energii, poziom hałasu, wymagania co do odciągu trocin oraz możliwość rozbudowy w przyszłości (np. dołożenie modułu podawania automatycznego lub dodatkowej prasy).
Przegląd popularnych rozwiązań i modeli – orientacja, a nie reklama
Rynek maszyn do wczepów palczastych jest zróżnicowany, a oferty pochodzą zarówno od renomowanych producentów europejskich, jak i krajowych czy azjatyckich. Ze względu na brak możliwości przytaczania szczegółowych specyfikacji konkretnych urządzeń, warto opisać typowe klasy modeli i ich mocne strony, zamiast koncentrować się na jednym producencie.
Segment podstawowy – maszyny dla małych zakładów
W tej klasie dominują kompaktowe frezarki do wczepów, często wyposażone w:
- ręczne lub pneumatyczne dociski,
- jedną głowicę frezarską z możliwością regulacji głębokości wczepu,
- prosty system przycinania końców po połączeniu (np. piła poprzeczna),
- niekiedy niewielką prasę do łączenia krótszych elementów.
Tego typu maszyny bywają atrakcyjne cenowo i sprawdzają się przy:
- produkcji krótszych serii meblowych,
- warsztatach stolarskich wykonujących schody, balustrady, drobną stolarkę,
- małych zakładach produkujących klejonkę na zamówienie.
Ich ograniczeniem jest zwykle mniejsza wydajność, manualne czynności oraz ograniczona długość łączonych elementów. Do poważniejszej produkcji konieczne będzie dokupienie mocniejszej prasy i systemu podawania.
Segment średni – półautomaty i linie modułowe
Najbardziej popularną grupą wśród profesjonalnych zakładów są maszyny półautomatyczne oraz modułowe linie, które można konfigurować pod własne potrzeby. Charakteryzują się one:
- automatycznym cyklem frezowania,
- często dwugłowicowym układem (praca nadwymiarowa, wyższa wydajność),
- zintegrowaną prasą o regulowanej sile,
- automatycznym lub półautomatycznym dozowaniem kleju,
- często prostym sterowaniem PLC z możliwością zapamiętywania ustawień.
Takie maszyny pozwalają na stabilną, profesjonalną produkcję lameli, belek o średnich przekrojach, kantówki okiennej i elementów meblowych. Zazwyczaj oferują dobry kompromis między ceną, wydajnością a elastycznością. Wielu producentów przewiduje możliwość późniejszej rozbudowy – na przykład o automatyczne podawanie z magazynu listew czy system sortowania elementów.
Segment zaawansowany – w pełni automatyczne linie przemysłowe
W najwyższym segmencie znajdują się linie do wczepów palczastych przeznaczone do pracy w trybie wielozmianowym, z minimalnym udziałem operatora. Ich typowe cechy to:
- automatyczne rozpoznawanie długości i jakości elementów (kamery, skanery),
- pełna automatyzacja podawania, frezowania, klejenia i prasowania,
- wysoka prędkość posuwu i duża liczba elementów obrabianych jednocześnie,
- rozbudowane sterowanie CNC z możliwością integracji z systemem ERP,
- opcjonalne systemy znakowania, automatycznego odkładania, pakowania lub cięcia na wymiar.
Rozwiązania te są typowe dla:
- dużych tartaków eksportujących drewno konstrukcyjne,
- fabryk produkujących belki klejone, płyty warstwowe, konstrukcje szkieletowe,
- wielkoseryjnych producentów stolarki otworowej i mebli.
Inwestycja w taką linię przynosi największe korzyści przy odpowiednio dużej skali produkcji oraz dobrze zorganizowanym łańcuchu dostaw surowca.
Jak dobrać maszynę do wczepów palczastych do własnego zakładu
Przy wyborze konkretnego modelu warto przeprowadzić analizę nie tylko bieżących, ale również przyszłych potrzeb. Podstawowe pytania, na które należy odpowiedzieć, to:
- jakie przekroje i gatunki drewna będą najczęściej obrabiane,
- jakie długości elementów końcowych są potrzebne,
- jakie są planowane wolumeny produkcji na zmianę i w skali roku,
- czy zakład będzie wytwarzał głównie elementy meblowe, okienne, czy konstrukcyjne,
- jaki jest budżet inwestycyjny na maszynę oraz infrastrukturę towarzyszącą,
- jakie są możliwości rozbudowy zakładu w przyszłości (miejsce, moc przyłącza, personel).
Na podstawie odpowiedzi można ustalić docelową klasę maszyny. Małe warsztaty stolarskie zwykle zaczynają od mniejszych, prostszych urządzeń, które jednak zapewniają możliwość wykonywania profilu wczepu zgodnego z normami i obsługują typowe gabaryty listew. Średnie zakłady szybciej docenią zalety półautomatów i linii modułowych, natomiast duże fabryki będą szukały rozwiązań z najwyższego segmentu.
Kluczowe jest również zwrócenie uwagi na dostępność serwisu i wsparcia technicznego. Nawet najlepsza maszyna okaże się problematyczna, jeśli w razie awarii trzeba będzie czekać tygodniami na części zamienne czy przyjazd serwisanta. Dlatego wielu inwestorów wybiera dostawców, którzy mają przedstawicielstwo lub autoryzowany serwis w kraju, magazyn podstawowych podzespołów oraz możliwość zdalnej diagnostyki.
Bezpieczeństwo pracy i ergonomia przy maszynach do wczepów palczastych
Maszyny do wczepów palczastych posiadają obracające się z dużą prędkością głowice frezarskie oraz układy prasujące o znacznej sile. Z tego względu zagadnienia bezpieczeństwa pracy są tu absolutnie kluczowe. Przy wyborze urządzenia oraz organizacji stanowiska należy szczególnie zadbać o:
- osłony stref niebezpiecznych – ruchome osłony, blokady, czujniki położenia, które uniemożliwiają dostęp do narzędzi w czasie pracy,
- czytelne i łatwo dostępne wyłączniki awaryjne,
- układy zabezpieczające przed przypadkowym uruchomieniem maszyny,
- dobrze zaprojektowany system odciągu trocin, ograniczający pylenie i poprawiający widoczność strefy roboczej,
- stabilne stanowisko operatora, odpowiednie oświetlenie i przestrzeń manewrową,
- szkolenia BHP, w tym zasady bezpiecznego podawania i odbierania elementów.
Nowoczesne maszyny coraz częściej wyposażone są w dodatkowe czujniki kontrolujące np. obecność elementu w strefie frezowania, poprawne zamknięcie osłon, czy prawidłowe ciśnienie w układzie pneumatycznym. Wszystko to zmniejsza ryzyko wypadków oraz ogranicza zakres możliwych błędów ludzkich.
Eksploatacja, konserwacja i typowe problemy
Żeby maszyna do wczepów palczastych zachowała swoje parametry przez lata, konieczna jest regularna konserwacja. Do podstawowych czynności należą:
- ostrzanie i wymiana narzędzi skrawających – tępe głowice powodują przegrzewanie, strzępienie włókien oraz spadek jakości profilu,
- kontrola i smarowanie łożysk, prowadnic, mechanizmów posuwu,
- okresowe sprawdzanie geometrii ustawienia głowic i stołów bazujących,
- utrzymanie w czystości układów dozowania kleju – czyszczenie dysz, węży, zbiorników zgodnie z zaleceniami producenta,
- przeglądy instalacji pneumatycznej i hydraulicznej – kontrola szczelności, filtrów, poziomu oleju.
Typowe problemy pojawiające się podczas pracy to m.in. niedokładne spasowanie wczepów (spowodowane np. rozregulowaniem głowic lub niewłaściwą wysokością elementu), osłabiona spoina klejowa (złe warunki prasowania, zbyt krótki czas, źle dobrany klej) czy odrzuty jakościowe wynikające z niejednorodności materiału. W wielu przypadkach o powodzeniu decyduje nie tylko sama maszyna, ale cały system: od suszarni, przez strugarki i optymalizerki, aż po magazynowanie gotowych elementów.
Trendy rozwojowe i inne ciekawe informacje o technologii wczepów palczastych
Rozwój maszyn do łączeń palcowych idzie w kierunku dalszej automatyzacji, integracji z cyfrowym zarządzaniem produkcją oraz poprawy efektywności energetycznej. Coraz częściej spotyka się rozwiązania, w których:
- system wizyjny analizuje każdy element przed wejściem do maszyny, zaznaczając wady i sugerując optymalny rozkrój,
- sterownik linii komunikuje się z nadrzędnym systemem planowania produkcji, który „wie”, jakie długości i przekroje będą potrzebne w kolejnych zleceniach,
- dane o parametrach prasowania i rodzaju kleju są archiwizowane, co ułatwia śledzenie partii produkcyjnych i spełnienie wymogów norm jakościowych,
- stosowane są nowoczesne, szybkoschnące kleje umożliwiające skrócenie czasu prasowania bez obniżania wytrzymałości spojenia.
Ciekawym kierunkiem rozwoju jest także integracja technologii wczepów palczastych z prefabrykacją elementów budowlanych z drewna, takich jak panele ścienne, belki złączone na długość specjalnie profilowanymi wczepami czy komponenty hybrydowe, łączące drewno z innymi materiałami. W tym kontekście rośnie znaczenie certyfikacji połączeń oraz ich zachowania w warunkach pożaru, zmiennej wilgotności czy długotrwałych obciążeń.
Warto również wspomnieć o wpływie tej technologii na zrównoważony rozwój. Łączenie krótkich elementów pozwala lepiej wykorzystać drewno pochodzące z cięć pielęgnacyjnych, z drzew o mniejszej średnicy czy z sortymentów niższej jakości, które po odpowiednim przygotowaniu i selekcji stają się pełnowartościowym produktem. W połączeniu z odpowiedzialną gospodarką leśną, certyfikacją FSC czy PEFC oraz energooszczędnymi technologiami suszenia i klejenia, maszyny do wczepów palczastych stają się ważnym narzędziem w budowaniu bardziej zrównoważony łańcucha wartości w branży drzewnej.
Dla wielu zakładów wprowadzenie technologii wczepów palczastych oznacza przejście z etapu prostego przetarcia i sprzedaży tarcicy do etapu zaawansowanej obróbki i tworzenia wyrobów o wysokiej jakości. To z kolei otwiera drogę do nowych rynków, lepszej marży oraz większej odporności firmy na wahania cen surowca. W tym sensie maszyna do wczepów palczastych nie jest tylko kolejnym urządzeniem na hali, lecz strategicznym elementem rozwoju całego zakładu stolarskiego lub tartacznego.
