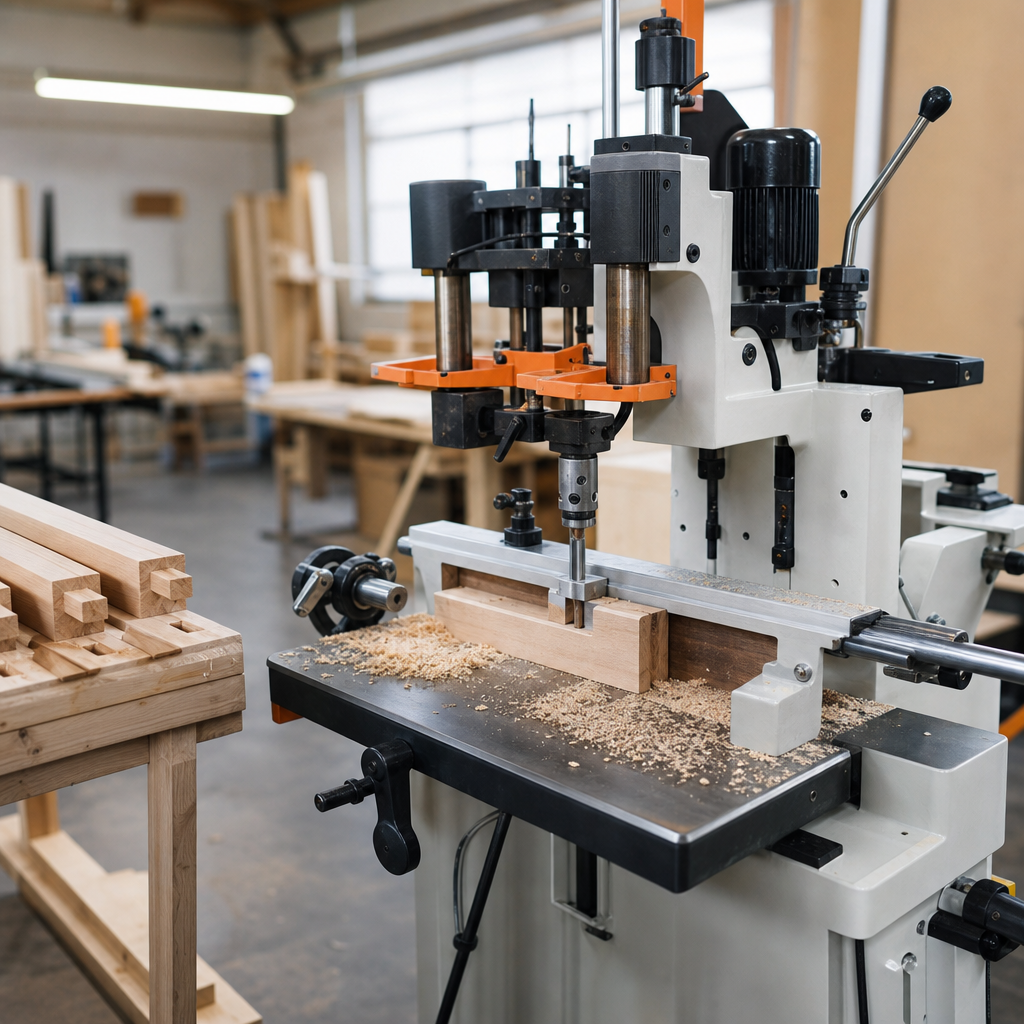

Czopiarka to wyspecjalizowana maszyna stolarska przeznaczona do wykonywania czopów, czyli ukształtowanych zakończeń elementów drewnianych, które współpracują z gniazdem w połączeniach stolarskich. W praktyce jest to jedna z kluczowych obrabiarek w produkcji okien, drzwi, schodów, ram, krzeseł i konstrukcji z litego drewna. Dobrze ustawiona czopiarka pozwala uzyskać powtarzalność, geometrię i wydajność nieosiągalną przy ręcznym wykonywaniu tej samej operacji. Jednocześnie jest to maszyna, która wymaga dobrego zrozumienia technologii, właściwego narzędzia oraz szczególnej dbałości o bezpieczeństwo.
Czym jest i do czego służy czopiarka?
Czopiarka to obrabiarka do drewna służąca do formowania czopów na końcach lub czasem na długości elementów drewnianych. Najczęściej obrabia lite drewno, klejonkę oraz niektóre materiały drewnopochodne, jeśli technologia połączenia tego wymaga. Jej zadaniem jest usunięcie części materiału w taki sposób, aby pozostał odpowiednio wymiarowany czop: prosty, schodkowy, podwójny, profilowany albo dopasowany do konkretnego systemu połączeń.
W praktyce czopiarka jest używana tam, gdzie połączenie ma przenosić obciążenia i zachować dokładność montażu. Typowe zastosowania to produkcja ramiaków okiennych i drzwiowych, połączeń ramowych w meblarstwie, elementów krzeseł, stołów, skrzydeł drzwiowych oraz komponentów konstrukcyjnych z drewna litego.
Nie jest to maszyna uniwersalna do każdego rodzaju frezowania. Jej przewagą jest specjalizacja: szybka i powtarzalna obróbka końcówek elementów, zwykle pod kątem prostym do długości materiału, z zachowaniem ustalonego wymiaru długości czopa, jego grubości oraz barków.
Jak działa?
Zasada działania czopiarki opiera się na współpracy obracającego się narzędzia skrawającego i posuwanego materiału. Narzędziem są najczęściej frezy, głowice frezarskie lub zespoły narzędzi zamontowane na wrzecionach. Wrzeciono wykonuje ruch obrotowy, natomiast obrabiany element jest prowadzony względem narzędzia ręcznie, półautomatycznie albo automatycznie – zależnie od konstrukcji maszyny.
Materiał jest mocowany lub opierany na stole i prowadzony przy użyciu wózka, sanek, łańcucha posuwowego albo układu zacisków. Podczas przejścia przez strefę obróbki narzędzie wybiera nadmiar drewna z boków i czoła elementu. Efektem jest uformowanie barku oraz czopa o zadanej szerokości, grubości i długości.
Podstawowy efekt obróbki to przygotowanie elementu do połączenia z drugim detalem, zwykle z gniazdem wykonanym inną obrabiarką, na przykład dłutarką, wiertarką wielowrzecionową, centrum CNC albo agregatem do frezowania gniazd. W zależności od wyposażenia czopiarka może także wykonywać profilowanie czołowe, podcinanie włókien, formatowanie końców oraz obróbkę elementów pod kątem.
Budowa i najważniejsze elementy
Choć występują różne odmiany czopiarek, ich kluczowe zespoły są podobne. O jakości pracy decyduje nie tylko moc silnika, ale przede wszystkim sztywność korpusu, stabilność prowadzenia i precyzja ustawień.
- Korpus i łoże – odpowiadają za sztywność całej maszyny. Im stabilniejsza konstrukcja, tym mniejsze drgania i lepsza powtarzalność wymiarów.
- Stół roboczy – powierzchnia podparcia obrabianego elementu. Musi być równy, odporny na zużycie i dobrze współpracować z układem prowadzenia.
- Wózek lub sanie czopiarskie – służą do przemieszczania materiału przez strefę obróbki. W wielu konstrukcjach to właśnie jakość wózka decyduje o dokładności barków i kąta czopa.
- Wrzeciono lub wrzeciona – na nich montuje się narzędzia skrawające. Mogą być ustawione poziomo, pionowo albo w układzie kombinowanym, zależnie od typu maszyny.
- Narzędzia tnące – frezy, głowice, piły podcinające lub zestawy profilowe. Ich geometria, średnica, materiał ostrza i dopuszczalne obroty muszą odpowiadać zadaniu.
- Prowadnice i ograniczniki – odpowiadają za bazowanie elementu oraz powtarzalność długości i położenia obróbki.
- Zaciski i dociski – stabilizują materiał podczas przejścia przez narzędzie. Są szczególnie ważne przy wąskich lub długich detalach.
- Osłony i króćce odciągowe – ograniczają kontakt operatora z narzędziem i umożliwiają skuteczne usuwanie wiórów oraz pyłu.
Rodzaje czopów i typowe zastosowania
Czopiarka może wykonywać różne formy połączeń zależnie od narzędzia i ustawienia. Najprostszy jest czop prosty, stosowany w klasycznych połączeniach ramowych. W bardziej wymagających zastosowaniach spotyka się czopy podwójne, które zwiększają powierzchnię klejenia i poprawiają stateczność połączenia.
W stolarce otworowej często wykonuje się także czopy profilowane, współpracujące z kształtem ramiaka. W produkcji krzeseł, stołów i mebli szkieletowych ważna jest z kolei powtarzalność małych przekrojów i precyzja barków, bo nawet niewielki błąd powoduje skręcenie całej ramy.
Czopiarka znajduje zastosowanie głównie w:
- produkcji okien i drzwi z drewna litego,
- wytwarzaniu ram meblowych,
- produkcji schodów,
- elementach krzeseł i stołów,
- stolarce konstrukcyjnej i rzemieślniczej.
Parametry, które naprawdę mają znaczenie
Przy ocenie czopiarki nie warto skupiać się wyłącznie na mocy. W praktyce równie istotne są: zakres regulacji, wielkość stołu, sposób prowadzenia materiału, liczba wrzecion, możliwość stosowania określonych narzędzi oraz jakość wykonania układów ruchomych.
Średnica i typ narzędzia wpływają na możliwy profil obróbki oraz obciążenie wrzeciona. Prędkość obrotowa musi być zgodna z narzędziem i materiałem; nie istnieje jedna prawidłowa wartość dla każdej operacji. Długość i przekrój obrabianego elementu decydują natomiast o tym, czy maszyna zapewni bezpieczne podparcie i pewne bazowanie.
W produkcji seryjnej duże znaczenie ma też rodzaj posuwu. Posuw ręczny daje elastyczność, ale wymaga wysokich umiejętności operatora. Posuw mechaniczny lub łańcuchowy poprawia powtarzalność i wydajność, szczególnie przy większej liczbie identycznych elementów.
Narzędzia skrawające i jakość powierzchni
Czopiarka pracuje najczęściej z frezami nasadzanymi lub głowicami frezarskimi. Dobór narzędzia powinien uwzględniać średnicę, geometrię ostrza, liczbę noży, materiał ostrza oraz maksymalne dopuszczalne obroty. W obróbce drewna litego ogromne znaczenie ma kierunek włókien, bo to on wpływa na ryzyko wyrwań na barkach i czole elementu.
Tępe narzędzia nie tylko pogarszają jakość powierzchni, ale też zwiększają siły skrawania, nagrzewanie materiału i ryzyko niestabilnego prowadzenia. Zbyt agresywny posuw może powodować wyszczerbienia i chropowatość, a zbyt mały – przypalenia oraz niepotrzebne obciążanie narzędzia. Dlatego parametry obróbki trzeba dobierać do gatunku drewna, przekroju elementu i konstrukcji narzędzia.
Dokładność obróbki i powtarzalność
Precyzja wykonania czopa zależy od kilku czynników jednocześnie. Sama maszyna może być sztywna i dokładna, ale jeśli materiał jest skręcony, źle dociśnięty albo ma niestabilną wilgotność, efekt końcowy będzie słabszy. Kluczowe są prawidłowe bazy, prostopadłość prowadzenia względem wrzeciona oraz brak luzów na wózku i ogranicznikach.
W praktyce najczęściej kontroluje się:
- długość czopa,
- grubość czopa,
- równoległość powierzchni bocznych,
- prostopadłość barku do krawędzi elementu,
- powtarzalność całej partii.
W produkcji okien i drzwi nawet małe odchyłki mogą przełożyć się na problemy przy składaniu ram, dlatego regularna kalibracja i kontrola próbnych elementów są niezbędne.
Odpylanie i warunki pracy
Podczas czopowania powstają zarówno większe wióry, jak i drobny pył drzewny. Skuteczne odpylanie ma znaczenie nie tylko porządkowe, ale przede wszystkim technologiczne i zdrowotne. Zalegające wióry pogarszają widoczność, utrudniają bazowanie i mogą wpływać na jakość obróbki.
Instalacja odciągowa powinna być dopasowana do liczby króćców, konstrukcji osłon oraz rzeczywistego przepływu powietrza. Sama średnica króćca nie przesądza o skuteczności odciągu. Drobny pył drzewny stanowi zagrożenie dla dróg oddechowych, a w określonych warunkach może być także zagrożeniem pożarowym i wybuchowym.
| Parametr / cecha | Co oznacza | Znaczenie w praktyce | Na co zwrócić uwagę |
|---|---|---|---|
| Liczba wrzecion | Ile zespołów narzędziowych pracuje w maszynie | Wpływa na zakres obróbki i możliwość wykonania kilku operacji w jednym przejściu | Czy konfiguracja odpowiada typowi wykonywanych czopów |
| Zakres regulacji | Możliwość ustawiania wysokości, głębokości i położenia narzędzia | Decyduje o elastyczności technologicznej i łatwości przezbrojenia | Czy odczyty są czytelne i czy ustawienia można blokować bez luzu |
| Wózek lub system posuwu | Sposób prowadzenia materiału przez strefę obróbki | Wpływa na bezpieczeństwo, jakość barków i powtarzalność | Stan prowadnic, brak drgań, płynność ruchu i jakość docisków |
| Maksymalny przekrój elementu | Jakie wymiary materiału można bezpiecznie obrabiać | Określa przydatność maszyny do drobnej stolarki lub cięższych ramiaków | Rzeczywiste podparcie i możliwość mocowania długich elementów |
| Prędkość obrotowa wrzeciona | Szybkość obrotu narzędzia | Wpływa na jakość powierzchni i zgodność z parametrami narzędzia | Czy jest zgodna z zaleceniami producenta frezu lub głowicy |
| Sztywność konstrukcji | Odporność maszyny na ugięcia i drgania | Przekłada się na dokładność i żywotność narzędzi | Masa, jakość łoża, stan połączeń i luzów mechanicznych |
| System bazowania i ograniczniki | Elementy ustalające pozycję detalu | Warunkują powtarzalność długości czopa i położenia barku | Czy ustawienia nie przestawiają się podczas pracy |
| Odpylanie | Usuwanie wiórów i pyłu ze strefy skrawania | Wpływa na czystość, zdrowie operatora i stabilność procesu | Szczelność osłon, drożność króćców i wydajność instalacji |
| Dostępność narzędzi i części | Możliwość serwisowania i zakupu osprzętu | Wpływa na koszty eksploatacji i przestoje | Standard mocowania, dokumentacja i wsparcie techniczne |
Jak dobrać maszynę do zastosowania?
Dobór czopiarki powinien wynikać z rodzaju produkcji, a nie z samej chęci posiadania bardziej rozbudowanej maszyny. Dla małego warsztatu wykonującego krótkie serie ważna będzie prostota ustawiania, uniwersalność oraz zajmowana przestrzeń. Dla zakładu produkującego okna lub drzwi liczy się przede wszystkim powtarzalność, tempo pracy i możliwość współpracy z innymi stanowiskami.
Przy wyborze warto przeanalizować:
- jakie połączenia są wykonywane najczęściej,
- czy obrabiane będą małe elementy meblowe, czy duże ramiaki,
- ile sztuk dziennie ma przechodzić przez maszynę,
- czy potrzebny jest posuw mechaniczny,
- jakie narzędzia są już dostępne w zakładzie,
- jakie jest zasilanie i możliwości odpylania,
- czy dostępny jest serwis i części zamienne.
W przypadku maszyny używanej trzeba szczególnie sprawdzić luzy na wózkach, stan wrzecion, łożysk, prowadnic, instalacji elektrycznej, osłon oraz kompletność dokumentacji. Stara ciężka maszyna może być bardzo dobra, ale tylko wtedy, gdy jest technicznie sprawna i da się ją bezpiecznie eksploatować.
Najczęstsze błędy podczas pracy
Najwięcej problemów przy czopowaniu wynika z połączenia błędnego ustawienia i niestabilnego prowadzenia materiału. Typowym błędem jest obróbka elementu bez pewnego bazowania. Jeśli detal nie opiera się poprawnie o prowadnicę lub ogranicznik, długość czopa i położenie barków przestają być powtarzalne.
Częste są także:
- stosowanie tępych lub źle dobranych narzędzi,
- zbyt duży posuw przy twardym lub włóknistym drewnie,
- zbyt słaby docisk elementu,
- próba obróbki materiału skręconego lub niestabilnego wymiarowo,
- brak próbnego przejścia po zmianie ustawień,
- pomijanie kontroli pierwszych sztuk z partii.
Błędem organizacyjnym jest też traktowanie czopiarki jak zwykłej frezarki bez uwzględnienia specyfiki obróbki końca elementu. W tej operacji siły skrawania działają inaczej niż przy frezowaniu wzdłużnym, a ryzyko wyrwania włókien na wyjściu narzędzia jest większe.
Konserwacja i bezpieczeństwo
Czopiarka wymaga regularnego czyszczenia z pyłu i wiórów, zwłaszcza w strefie prowadnic, docisków i osłon. Nagromadzone zanieczyszczenia mogą zaburzać bazowanie, pogarszać pracę ruchomych zespołów i ograniczać skuteczność odpylania.
W codziennej eksploatacji należy kontrolować:
- stan frezów i głowic,
- mocowanie narzędzi na wrzecionie,
- luzy prowadnic i wózka,
- działanie zacisków i docisków,
- osłony, wyłączniki i układy bezpieczeństwa,
- drożność króćców odciągowych,
- stan przewodów i instalacji elektrycznej.
Przed regulacją, wymianą narzędzia, czyszczeniem strefy skrawania lub usuwaniem zakleszczonego materiału maszynę należy odłączyć i zabezpieczyć przed przypadkowym uruchomieniem zgodnie z instrukcją producenta. Nie wolno regulować elementów przy obracającym się wrzecionie ani zatrzymywać narzędzia ręką.
Operator powinien stosować ochronę oczu, ochronę słuchu oraz sprawny system odpylania. Materiał musi być właściwie zamocowany lub dociśnięty. Nie należy pracować na uszkodzonej maszynie ani zdejmować osłon bez technologicznego uzasadnienia i zgodności z instrukcją. Rękawice nie są uniwersalnym środkiem ochrony przy maszynach obrotowych, ponieważ w niektórych sytuacjach mogą zostać pochwycone przez narzędzie lub obrabiany element.
FAQ: Czy czopiarka służy tylko do drewna litego?
Przede wszystkim jest przeznaczona do drewna litego i klejonki, bo tam połączenia czopowe mają największe znaczenie konstrukcyjne. W niektórych przypadkach obrabia także materiały drewnopochodne, ale wymaga to odpowiedniego narzędzia i uzasadnienia technologicznego.
FAQ: Czym różni się czopiarka od zwykłej frezarki?
Frezarka jest bardziej uniwersalna, natomiast czopiarka jest wyspecjalizowana w obróbce końców elementów i wykonywaniu czopów. Ma rozwiązania ułatwiające dokładne bazowanie, powtarzalne ustawienie barków i bezpieczne prowadzenie materiału przy tej konkretnej operacji.
FAQ: Czy moc silnika wystarcza do oceny maszyny?
Nie. O możliwościach czopiarki decydują także sztywność konstrukcji, jakość wrzeciona, sposób prowadzenia materiału, zakres regulacji, stan narzędzia i dopasowanie technologii do rodzaju pracy.
FAQ: Jak uzyskać gładkie barki i bez wyrwań?
Potrzebne jest ostre, właściwie dobrane narzędzie, poprawny kierunek obróbki względem włókien, stabilne bazowanie elementu oraz odpowiedni posuw. Pomaga też wykonanie próbnych detali i korekta ustawień przed uruchomieniem całej partii.
FAQ: Czy czopiarka nadaje się do produkcji jednostkowej?
Tak, ale jej największe zalety ujawniają się tam, gdzie liczy się powtarzalność i większa liczba podobnych elementów. W produkcji jednostkowej trzeba ocenić, czy czas ustawiania maszyny jest uzasadniony w stosunku do skali pracy.
FAQ: Na co uważać przy zakupie używanej czopiarki?
Najważniejsze są luzy na wózku i prowadnicach, stan wrzecion, łożysk, osłon, instalacji elektrycznej oraz dostępność części i dokumentacji. Warto też sprawdzić, czy maszyna ma kompletne mocowania, ograniczniki i sprawny układ odpylania.
FAQ: Czy każda czopiarka wykonuje czopy profilowane?
Nie. Zależy to od konstrukcji maszyny, liczby wrzecion oraz zastosowanego narzędzia. Niektóre modele dobrze radzą sobie głównie z prostymi czopami, a inne są przystosowane do bardziej złożonych profili i obróbki wieloetapowej.
