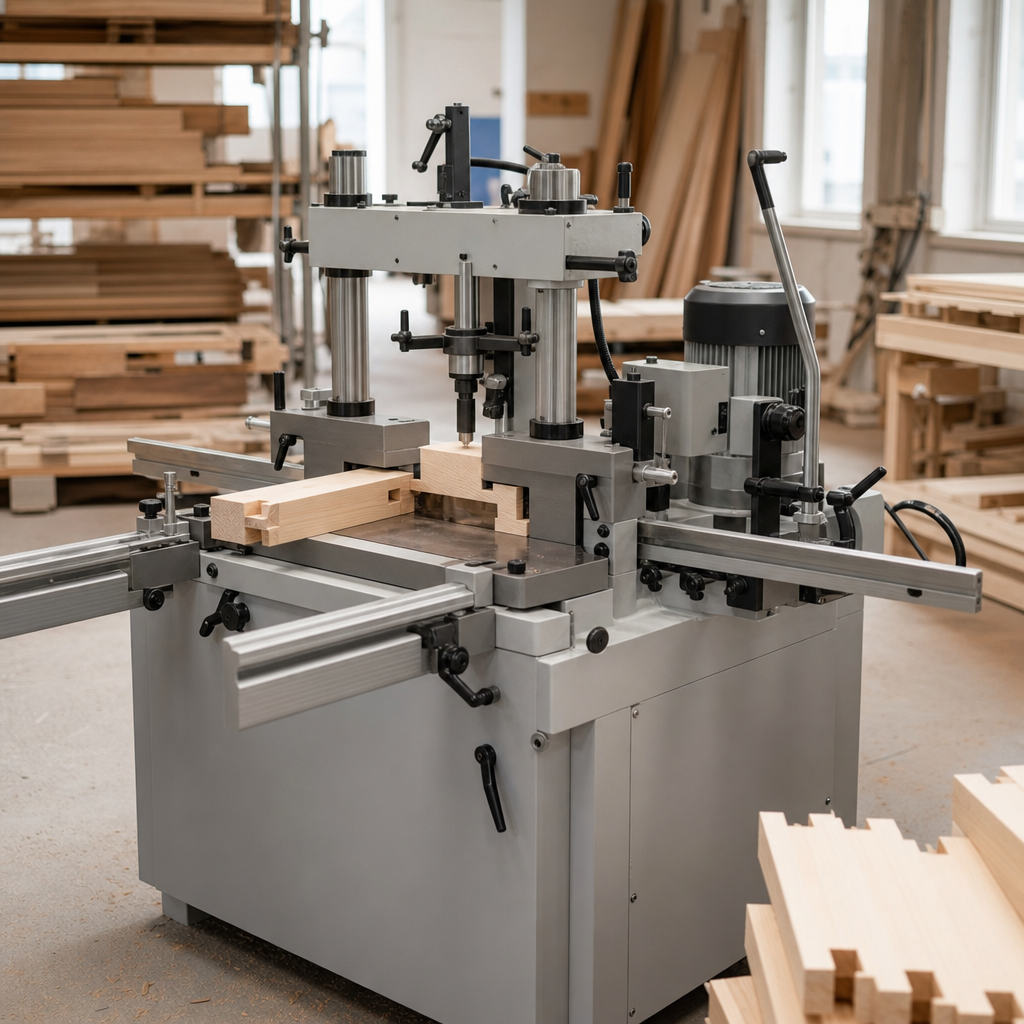

Frezarko-czopiarka to specjalistyczna maszyna stolarska przeznaczona do wykonywania czopów, profili oraz obróbki krawędziowej elementów drewnianych. W praktyce łączy funkcje frezowania i precyzyjnego czopowania, dzięki czemu znajduje zastosowanie przede wszystkim przy produkcji okien, drzwi, ram, ościeżnic, mebli szkieletowych i innych konstrukcji z połączeniami czopowymi. Jest to obrabiarka wymagająca poprawnego ustawienia narzędzia, prowadzenia materiału i skutecznego mocowania detalu. Dobrze ustawiona frezarko-czopiarka pozwala uzyskać powtarzalne i dokładne połączenia, ale błędy w przezbrojeniu lub posuwie szybko przekładają się na niedokładność, wyrwania włókien i wzrost ryzyka odrzutu.
Czym jest i do czego służy frezarko-czopiarka?
Frezarko-czopiarka jest maszyną do obróbki litego drewna, materiałów drewnopochodnych oraz niektórych klejonych elementów konstrukcyjnych, jeżeli producent maszyny i narzędzi dopuszcza ich obróbkę. Jej podstawowym zadaniem jest wykonywanie czopów, czyli ukształtowanych zakończeń elementu, które współpracują z gniazdem lub wpustem w innym detalu. Oprócz tego maszyna może służyć do profilowania końców elementów, frezowania wręg, przylg, zaciosów oraz obróbki krawędzi czołowych i wzdłużnych.
W stolarce otworowej i meblowej frezarko-czopiarka umożliwia wykonanie połączeń o dużej powierzchni styku i wysokiej wytrzymałości. Dlatego stosuje się ją tam, gdzie liczy się dokładność geometrii, powtarzalność oraz dobra jakość powierzchni po obróbce. Typowym zastosowaniem jest obróbka ramiaków drzwiowych i okiennych, poprzeczek, elementów ram frontów meblowych czy części konstrukcyjnych z drewna litego.
Nie należy mylić frezarko-czopiarki z uniwersalną frezarką dolnowrzecionową. Choć obie maszyny pracują z frezem zamocowanym na wrzecionie, frezarko-czopiarka jest zwykle lepiej przystosowana do obróbki czołowej oraz seryjnego wykonywania czopów z użyciem wózka, przykładnic, docisków i ograniczników.
Jak działa?
Zasada działania frezarko-czopiarki opiera się na współpracy obracającego się narzędzia frezującego i kontrolowanego ruchu materiału. Materiałem obrabianym jest najczęściej drewno lite, klejonka lub element profilowany przeznaczony do dalszego montażu. Frez zamocowany na wrzecionie wykonuje ruch obrotowy, natomiast obrabiany detal przesuwany jest względem narzędzia ruchem liniowym, zazwyczaj za pomocą stołu czopiarskiego, wózka lub układu posuwowego.
Podstawowy efekt obróbki to usunięcie nadmiaru materiału w określonym miejscu i nadanie końcówce elementu wymaganej geometrii. W zależności od narzędzia i ustawienia można wykonać czop prosty, profilowany, wręg, przylgę, pióro, zamek lub inny kształt połączenia.
W praktyce operator ustawia wysokość wrzeciona, położenie prowadnic, ograniczniki długości oraz narzędzie. Następnie mocuje detal i podaje go do strefy skrawania. W maszynach bardziej zaawansowanych stosuje się posuw mechaniczny albo specjalne wózki czopiarskie, które poprawiają powtarzalność oraz bezpieczeństwo. Przy frezowaniu czoła elementu szczególnie ważne jest stabilne podparcie materiału, ponieważ włókna drewna na wyjściu narzędzia są podatne na wyrwania.
Jak w każdej operacji frezowania, istotne są: średnica frezu, geometria ostrzy, kierunek obrotów, głębokość skrawania i prędkość posuwu. Zbyt agresywna obróbka powoduje przeciążenie narzędzia, nagrzewanie, przypalenia i pogorszenie jakości połączenia.
Budowa i najważniejsze elementy
Konstrukcja frezarko-czopiarki może różnić się zależnie od producenta i przeznaczenia, ale najważniejsze zespoły pozostają podobne.
- Korpus i podstawa – odpowiadają za sztywność i tłumienie drgań. To kluczowe dla jakości czopów i żywotności narzędzi.
- Wrzeciono – element napędzający frez lub głowicę frezarską. Może być pionowe albo, w niektórych rozwiązaniach specjalnych, zintegrowane z innym układem obróbczym.
- Stół roboczy – powierzchnia podparcia dla materiału. Musi być płaska, stabilna i czysta, aby detal był prowadzony bez przekoszeń.
- Wózek lub stół czopiarski – służy do przesuwania materiału podczas obróbki czołowej. To jeden z najważniejszych elementów wpływających na dokładność i bezpieczeństwo pracy.
- Prowadnice i przykładnice – ustawiają pozycję obrabianego detalu względem narzędzia.
- Dociski – mechaniczne, mimośrodowe lub pneumatyczne. Stabilizują element podczas obróbki, ograniczając drgania i ryzyko odrzutu.
- Ograniczniki – zapewniają powtarzalność długości i położenia czopa.
- Osłony narzędzia – chronią operatora przed kontaktem z obracającym się frezem oraz częściowo kierują strumień wiórów do odciągu.
- Króćce odciągowe – umożliwiają podłączenie instalacji odpylającej. Przy frezowaniu powstaje zarówno grubszy wiór, jak i drobny pył drzewny.
- Układ napędowy i sterowanie – obejmuje silnik, przekładnie, przełączniki, wyłącznik awaryjny i elementy regulacyjne.
Parametry robocze, które naprawdę mają znaczenie
Przy ocenie frezarko-czopiarki nie warto skupiać się wyłącznie na mocy silnika. O możliwościach maszyny decydują również sztywność korpusu, jakość prowadzenia stołu czopiarskiego, sposób mocowania narzędzia, kultura pracy wrzeciona i precyzja regulacji.
W praktyce duże znaczenie mają:
- zakres regulacji wrzeciona,
- dopuszczalna średnica i wysokość narzędzia,
- użyteczna długość oraz geometria stołu czopiarskiego,
- rodzaj docisków i szybkość przezbrajania,
- stabilność prowadnic i ograniczników,
- skuteczność odpylania.
Prędkość obrotowa wrzeciona nie jest wartością uniwersalną. Jej dobór zależy od średnicy frezu, rodzaju drewna, konstrukcji głowicy, liczby ostrzy i charakteru operacji. Narzędzia o większej średnicy wymagają szczególnej kontroli dopuszczalnych obrotów zgodnie z danymi producenta.
Zastosowanie w stolarce okiennej, drzwiowej i meblowej
Frezarko-czopiarka jest szczególnie ceniona tam, gdzie wykonuje się wiele podobnych połączeń. W produkcji okien służy do obróbki ramiaków i poprzeczek, w drzwiach do czopowania elementów skrzydeł i ościeżnic, a w meblarstwie do wytwarzania ram frontowych, oskrzyń i lekkich konstrukcji szkieletowych.
Maszyna dobrze sprawdza się przy krótszych i średnich seriach, gdzie wymagana jest wysoka dokładność, ale nie ma jeszcze potrzeby pełnej automatyzacji typowej dla centrów CNC. W warsztatach usługowych pozwala wykonywać nietypowe profile i połączenia bez konieczności projektowania programu obróbczego. Jej dużą zaletą jest szybka zmiana oprzyrządowania dla różnych systemów połączeń, o ile operator ma doświadczenie w ustawianiu narzędzi.
Narzędzia frezarskie i jakość obróbki
Jakość czopa zależy nie tylko od samej maszyny, ale także od doboru narzędzia. Stosuje się frezy i głowice o określonej geometrii ostrzy, średnicy, wysokości roboczej oraz liczbie noży. Narzędzia z ostrzami z węglika spiekanego lepiej znoszą intensywną eksploatację przy materiałach o zmiennej twardości, ale również wymagają prawidłowego ustawienia i wyważenia.
Tępe narzędzie zwiększa opór skrawania, podnosi temperaturę, pogarsza powierzchnię i może powodować przypalenia. Zbyt duży posuw przy nieodpowiedniej geometrii frezu skutkuje wyrwaniami włókien, a zbyt mały posuw sprzyja przegrzewaniu obrabianego miejsca i śladom przypalenia. Istotne jest również, aby kierunek obrotów i sposób podania materiału były zgodne z instrukcją maszyny oraz zaleceniami producenta narzędzia.
Posuw, mocowanie detalu i ryzyko odrzutu
Przy frezarko-czopiarce jednym z głównych zagrożeń jest odrzut materiału. Dochodzi do niego wtedy, gdy detal zostaje gwałtownie pochwycony przez narzędzie i wyrzucony z powodu złego prowadzenia, niewystarczającego docisku, nieprawidłowego kierunku podania, luzów albo niewłaściwej geometrii obróbki.
Ryzyko odrzutu rośnie, gdy:
- materiał nie jest stabilnie zamocowany,
- prowadnice są źle ustawione,
- narzędzie jest tępe lub uszkodzone,
- operator próbuje usunąć za dużo materiału w jednym przejściu,
- element ma nieregularny kształt i nie ma odpowiedniego podparcia,
- stosowany jest zbyt agresywny ręczny posuw.
W praktyce bezpieczniejsza i dokładniejsza jest praca z dociskami, wózkiem czopiarskim i, jeśli konstrukcja maszyny to przewiduje, posuwem mechanicznym. Stabilne prowadzenie materiału poprawia też geometrię wykonywanego czopa.
Odpylanie i organizacja stanowiska
Frezowanie drewna generuje wióry o zróżnicowanej wielkości oraz drobny pył, który stanowi zagrożenie zdrowotne. W określonych warunkach pył drzewny może również stwarzać zagrożenie pożarowe i wybuchowe. Dlatego frezarko-czopiarka powinna pracować z podłączoną i sprawną instalacją odpylającą.
Skuteczność odciągu zależy nie tylko od średnicy króćca, ale też od całego układu: wydajności wentylatora, szczelności przewodów, konstrukcji osłon, drożności kanałów i filtracji. W codziennej eksploatacji duże znaczenie ma także porządek wokół maszyny. Nagromadzone odpady w strefie roboczej utrudniają podparcie materiału i mogą wpływać na dokładność prowadzenia.
| Parametr / cecha | Co oznacza | Znaczenie w praktyce | Na co zwrócić uwagę |
|---|---|---|---|
| Sztywność korpusu | Odporność maszyny na drgania i ugięcia | Wpływa na dokładność czopów i jakość powierzchni | Stan podstawy, masa maszyny, luzy konstrukcyjne |
| Wrzeciono | Element napędzający frez lub głowicę | Decyduje o stabilności obrotów i poprawnym mocowaniu narzędzia | Bicie, stan łożysk, zakres regulacji, zgodność z narzędziem |
| Stół czopiarski / wózek | Układ przesuwu obrabianego elementu | Zapewnia powtarzalny i bezpieczny posuw przy obróbce czołowej | Płynność ruchu, brak luzów, długość podparcia |
| Dociski | Elementy stabilizujące materiał | Zmniejszają drgania, poprawiają bezpieczeństwo i dokładność | Zakres regulacji, siła docisku, szybkość ustawiania |
| Dopuszczalne narzędzia | Zakres średnic i typów frezów przewidzianych przez producenta | Określa możliwe operacje i bezpieczeństwo pracy | Maksymalne obroty, kierunek montażu, kompletność osłon |
| Regulacja prowadnic i ograniczników | Możliwość ustawienia pozycji detalu względem frezu | Warunkuje powtarzalność połączeń w serii | Czytelność skali, sztywność blokad, brak samoczynnego przestawiania |
| Moc i charakterystyka napędu | Zdolność maszyny do utrzymania obciążenia | Wpływa na płynność skrawania, ale nie sama decyduje o jakości | Nie oceniać maszyny tylko po mocy; ważne są też przełożenie i sztywność |
| Odpylanie | Usuwanie wiórów i pyłu ze strefy skrawania | Poprawia BHP, widoczność i czystość pracy | Szczelność osłon, drożność kanałów, wydajność instalacji |
| Przezbrojenie | Czas i złożoność zmiany narzędzi oraz nastaw | Wpływa na opłacalność przy małych i średnich seriach | Dostęp do wrzeciona, ergonomia regulacji, powtarzalność ustawień |
Jak dobrać maszynę do zastosowania?
Dobór frezarko-czopiarki powinien wynikać z rzeczywistej technologii produkcji. Innej maszyny potrzebuje hobbysta wykonujący pojedyncze elementy, innej mały warsztat usługowy, a jeszcze innej zakład produkujący okna lub drzwi w krótkich seriach.
Przy wyborze warto przeanalizować:
- rodzaj wyrobów – ramy meblowe, stolarka otworowa, elementy konstrukcyjne, detale profilowane,
- wymiary obrabianych elementów – długość, szerokość, przekrój i masa detalu,
- wielkość produkcji – pojedyncze sztuki, małe serie, regularna produkcja powtarzalna,
- wymaganą dokładność – tolerancje montażowe i jakość powierzchni po frezowaniu,
- dostępną przestrzeń – miejsce na samą maszynę i bezpieczną obsługę długich elementów,
- zasilanie i odpylanie – zgodność instalacji warsztatowej z wymaganiami maszyny,
- dostępność serwisu i części – szczególnie ważną przy maszynach używanych.
W małym warsztacie liczy się kompaktowość, łatwość przezbrojenia i uniwersalność. W produkcji seryjnej większe znaczenie mają dociski, szybkie ustawianie ograniczników, stabilność pracy oraz możliwość współpracy z posuwem mechanicznym. Przy zakupie używanej maszyny trzeba sprawdzić luzy stołu czopiarskiego, stan wrzeciona, łożysk, prowadnic, instalacji elektrycznej i kompletność zabezpieczeń. Stara, ciężka maszyna może być bardzo dobra konstrukcyjnie, ale tylko wtedy, gdy jej stan techniczny faktycznie pozwala na dokładną i bezpieczną pracę.
Najczęstsze błędy podczas pracy
Najwięcej problemów z frezarko-czopiarką wynika nie z samej maszyny, lecz z błędów ustawienia, prowadzenia materiału i doboru narzędzi.
- Niewłaściwe mocowanie detalu – prowadzi do drgań, przesunięć i nierównych czopów.
- Zbyt duży zbiór materiału w jednym przejściu – zwiększa obciążenie wrzeciona i ryzyko wyrwań.
- Praca tępym lub uszkodzonym frezem – powoduje przypalenia, hałas i złą jakość powierzchni.
- Błędne ustawienie ograniczników – skutkuje brakiem powtarzalności długości czopów.
- Niestabilne podparcie krótkich lub wąskich elementów – zwiększa ryzyko odrzutu.
- Ignorowanie kierunku obrotów i zalecanego sposobu podania – może prowadzić do gwałtownego pochwycenia materiału.
- Praca bez skutecznego odpylania – pogarsza widoczność, zwiększa zabrudzenie mechanizmów i narażenie na pył.
Częstym błędem jest też próba „dociągania” niewymiarowego elementu siłą ręki do ogranicznika w trakcie obróbki. Jeśli detal nie leży prawidłowo na stole lub ma skręcenie, należy najpierw rozwiązać problem z bazowaniem materiału, a nie kompensować go ręcznym naciskiem przy obracającym się narzędziu.
Konserwacja i bezpieczeństwo
Frezarko-czopiarka wymaga regularnej, ale nieskomplikowanej obsługi eksploatacyjnej. Podstawą jest utrzymywanie w czystości stołów, prowadnic, osłon i stref odciągowych. Zalegające wióry utrudniają prawidłowe dosuwanie materiału, a pył przyspiesza zużycie elementów ruchomych.
W praktyce należy regularnie kontrolować:
- stan frezów i głowic,
- czystość oraz płynność ruchu wózka czopiarskiego,
- luzy wrzeciona i łożysk,
- mocowanie osłon, przykładnic i docisków,
- stan pasów napędowych, jeśli występują,
- drożność instalacji odpylającej,
- działanie wyłącznika awaryjnego i elementów sterowania.
Zakres smarowania, regulacji i wymiany części powinien być zgodny z instrukcją producenta konkretnej maszyny. Nie należy wykonywać regulacji ani wymiany narzędzia przy podłączonym zasilaniu. Przed takimi czynnościami maszynę trzeba odłączyć i zabezpieczyć przed przypadkowym uruchomieniem.
Z punktu widzenia BHP kluczowe znaczenie mają: sprawne osłony, właściwe mocowanie materiału, używanie docisków i przykładnic, skuteczne odpylanie oraz środki ochrony indywidualnej, zwłaszcza ochrona oczu i słuchu. Przy maszynach obrotowych nie wolno dotykać narzędzia podczas wybiegu ani zatrzymywać go ręką. Rękawice nie są uniwersalnym zabezpieczeniem przy takich obrabiarkach, ponieważ w niektórych sytuacjach mogą zostać pochwycone przez ruchome elementy.
FAQ: Czy frezarko-czopiarka służy tylko do wykonywania czopów?
Nie. Jej głównym zadaniem jest czopowanie, ale w zależności od konstrukcji i oprzyrządowania może również wykonywać frezowanie czołowe, profilowanie, wręgi, przylgi i inne operacje związane z obróbką końców oraz krawędzi elementów.
FAQ: Jakie materiały można obrabiać frezarko-czopiarką?
Najczęściej obrabia się drewno lite i elementy klejone. W pewnych zastosowaniach możliwa jest także obróbka materiałów drewnopochodnych, o ile dopuszcza to producent maszyny i zastosowanego narzędzia. Zawsze trzeba uwzględnić charakter materiału i odporność ostrzy na ścieranie.
FAQ: Co najbardziej wpływa na dokładność wykonania czopa?
Najważniejsze są: sztywność maszyny, brak luzów na wózku czopiarskim, poprawne bazowanie materiału, stabilne dociski, ostre narzędzie oraz precyzyjne ustawienie ograniczników i prowadnic. Sama moc silnika nie gwarantuje dokładności.
FAQ: Czy można pracować bez docisków?
Technicznie w niektórych operacjach jest to możliwe, ale z punktu widzenia bezpieczeństwa i powtarzalności zwykle nie jest to dobre rozwiązanie. Dociski ograniczają drgania, poprawiają prowadzenie i zmniejszają ryzyko przesunięcia albo odrzutu materiału.
FAQ: Skąd biorą się przypalenia drewna podczas frezowania?
Najczęściej z tępego narzędzia, zbyt małego posuwu, nadmiernego tarcia, złego ustawienia narzędzia lub zbyt dużego czasu kontaktu ostrza z materiałem. Przyczyną może być też nagromadzenie żywicy na ostrzach lub niewłaściwie dobrana geometria frezu.
FAQ: Czy frezarko-czopiarka zastępuje frezarkę dolnowrzecionową?
Nie w pełnym zakresie. Obie maszyny wykorzystują frezowanie, ale frezarko-czopiarka jest wyspecjalizowana szczególnie w obróbce czołowej i wykonywaniu połączeń czopowych. Klasyczna frezarka dolnowrzecionowa jest szerszym narzędziem do wielu prac profilujących, lecz nie zawsze zapewnia tak wygodne i powtarzalne czopowanie seryjne.
FAQ: Na co uważać przy zakupie używanej frezarko-czopiarki?
Przede wszystkim na luzy wózka i prowadnic, stan wrzeciona, łożysk, powierzchni stołów, sprawność blokad regulacyjnych, instalację elektryczną, kompletność osłon oraz dostępność części zamiennych. Warto też sprawdzić, czy maszyna ma dokumentację i czy da się ją bezpiecznie serwisować.
FAQ: Dlaczego odpylanie jest tak ważne przy tej maszynie?
Ponieważ frezowanie wytwarza dużą ilość wiórów i drobnego pyłu. Odpylanie poprawia widoczność strefy pracy, ogranicza zabrudzenie mechanizmów, zmniejsza narażenie zdrowotne operatora i pomaga utrzymać stabilne warunki obróbki.
