Mimośrody meblowe – kiedy stosować złącza rozłączne

Mimośrody meblowe to jedne z najczęściej stosowanych okuć w nowoczesnym meblarstwie płytowym. Umożliwiają wykonanie połączenia rozłącznego, czyli takiego, które można zmontować, rozebrać i ponownie skręcić bez niszczenia całego korpusu. W praktyce są szczególnie ważne w szafach, komodach, biurkach i zabudowach z płyty wiórowej laminowanej, MDF lub sklejki, gdzie liczy się szybki montaż, transport w paczkach i powtarzalność obróbki. Dobrze dobrany i poprawnie osadzony mimośród daje połączenie estetyczne, powtarzalne i wystarczająco mocne do wielu zastosowań meblowych, ale nie zastępuje każdego typu tradycyjnego złącza.

Kiedy stosować mimośrody meblowe i po co wybierać złącza rozłączne?

Mimośrody meblowe warto stosować wtedy, gdy mebel ma być montowany etapami, transportowany w częściach albo serwisowany po dostawie. To podstawowa odpowiedź na pytanie o sens złączy rozłącznych. W przeciwieństwie do klejenia czy połączeń nierozbieralnych, mimośród pozwala zdemontować korpus bez rozbijania elementów i bez trwałego uszkadzania materiału, o ile połączenie nie było wielokrotnie przeciążane.

Najczęściej stosuje się je w meblach z materiałów drewnopochodnych, przede wszystkim z płyty wiórowej laminowanej. Wynika to z charakteru produkcji: elementy są formatowane maszynowo, wiercone według ustalonego systemu, a następnie składane na miejscu u klienta lub w hali montażowej. W stolarni pracującej seryjnie mimośrody dobrze wpisują się w powtarzalny proces technologiczny.

Złącza rozłączne mają szczególne uzasadnienie w kilku sytuacjach:

• gdy mebel musi przejść przez wąskie klatki schodowe, windy lub korytarze,
• gdy planowany jest transport na dużą odległość,
• gdy zabudowa może wymagać przyszłego demontażu,
• gdy producent chce ograniczyć objętość paczek,
• gdy liczy się szybki montaż bez klejenia na miejscu.

Nie oznacza to jednak, że mimośród jest rozwiązaniem uniwersalnym. W meblach bardzo obciążonych, w elementach z cienkich płyt lub tam, gdzie oczekuje się wieloletniej odporności na wielokrotne składanie, trzeba ostrożnie ocenić, czy połączenie rozłączne rzeczywiście będzie najlepsze.

Jak działają mimośrody meblowe i z czego składa się takie połączenie?

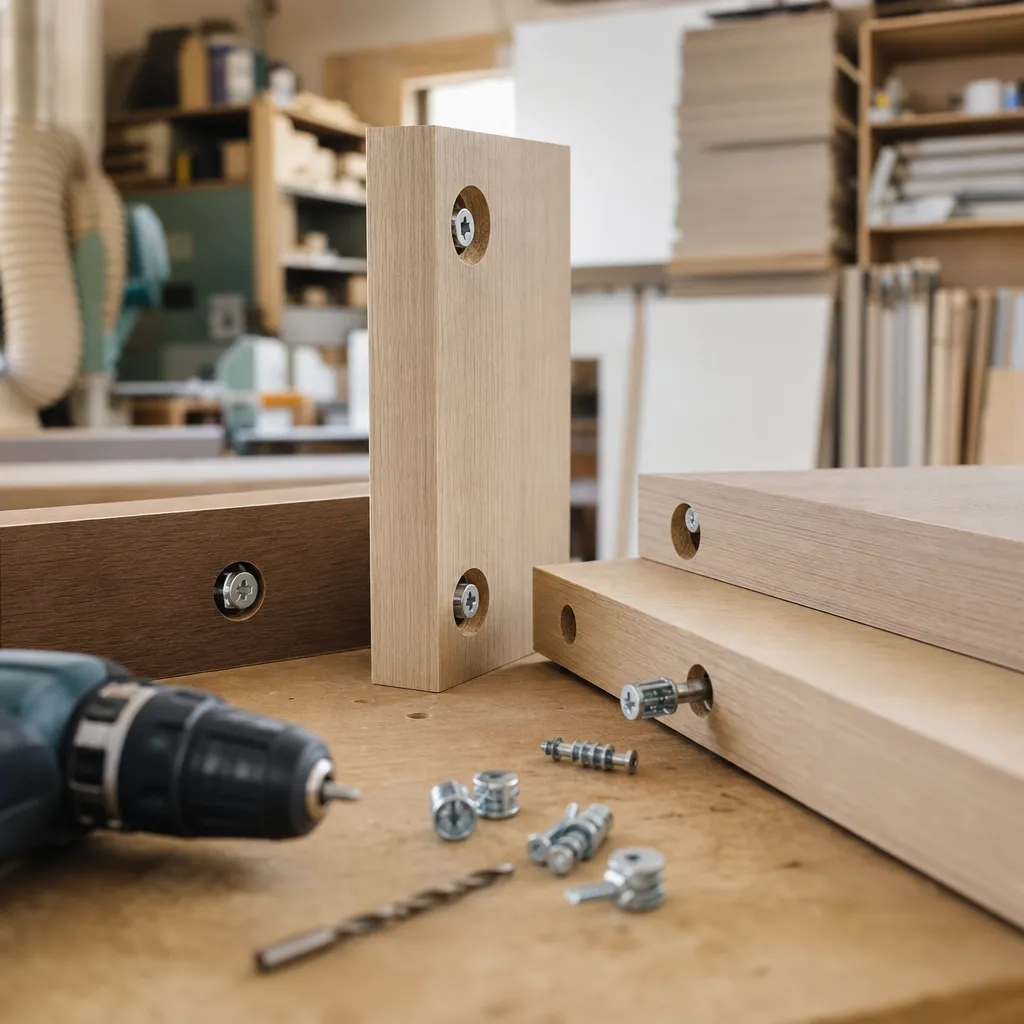

Mimośród meblowy to układ mechaniczny, który po dokręceniu ściąga ze sobą dwa elementy. Najczęściej składa się z trzech części: trzpienia lub śruby osadzanej w jednym elemencie, puszki mimośrodowej montowanej w drugim elemencie oraz samego gniazda wierconego pod odpowiednią średnicę i głębokość.

Nazwa bierze się z zasady działania. Wewnątrz puszki znajduje się mechanizm mimośrodowy, czyli taki, którego obrót powoduje przesunięcie punktu zaczepienia względem osi. Po obróceniu śrubokrętem lub bitem puszka „łapie” trzpień i dociąga elementy do siebie.

W praktyce stolarskiej spotyka się różne systemy:

• mimośrody klasyczne do korpusów z płyty,
• złącza mimośrodowe z dodatkowym kołkiem ustalającym,
• systemy do cienkich płyt,
• rozwiązania ukryte, mniej widoczne od strony wnętrza mebla,
• okucia montażowe przeznaczone do produkcji seryjnej CNC.

Sam mimośród nie odpowiada tylko za wytrzymałość, ale również za pozycjonowanie elementów. Dlatego bardzo często współpracuje z kołkami drewnianymi lub tworzywowymi, które utrzymują płaszczyzny w jednej linii i przejmują część sił ścinających. To ważne rozróżnienie: mimośród przede wszystkim dociąga, a kołek zwykle stabilizuje położenie.

W jakich materiałach sprawdzają się najlepiej?

Mimośrody najlepiej pracują w materiałach płytowych o przewidywalnej strukturze i grubości. Najczęściej są to:

• płyta wiórowa laminowana – standard w meblach skrzyniowych, łatwa do seryjnej obróbki, ale wrażliwa na wyrwanie przy błędnym wierceniu lub zbyt małej odległości od krawędzi,
• MDF – materiał jednorodniejszy od płyty wiórowej, dobrze obrabialny, ale cięższy; w surowym MDF trzeba dobrze kontrolować głębokość wiercenia i jakość osadzenia okuć,
• sklejka – dzięki krzyżowemu układowi warstw może dobrze współpracować ze złączami rozłącznymi, choć jakość zależy od liczby warstw, ich spoistości i klasy materiału,
• płyta stolarska – stosowana rzadziej w meblach systemowych, ale może dawać bardzo dobre oparcie dla okuć.

W litym drewnie mimośrody również bywają stosowane, ale znacznie rzadziej jako podstawowe połączenie konstrukcyjne. Drewno pracuje wraz ze zmianami wilgotności, ma kierunkową budowę włókien i bywa mniej przewidywalne pod względem skurczu oraz pęcznienia niż płyty meblowe. W takich przypadkach trzeba uwzględnić stabilność wymiarową gatunku, kierunek słojów i sposób mocowania, aby połączenie nie było narażone na nadmierne naprężenia.

Kiedy mimośród jest lepszy od klejenia lub kołkowania?

Mimośród nie jest „mocniejszą wersją kołka”, tylko innym rozwiązaniem technologicznym. Jego przewaga pojawia się tam, gdzie liczy się demontaż oraz powtarzalny montaż bez ścisków i czasu wiązania kleju. W stolarni oznacza to krótszy montaż końcowy i mniejsze ryzyko zabrudzenia powierzchni klejem.

W porównaniu z połączeniem wyłącznie na kołki:

• umożliwia rozebranie mebla,
• ułatwia korektę montażową,
• sprawdza się w meblach paczkowanych,
• jest bardziej zależny od dokładności wiercenia.

W porównaniu z klejeniem:

• nie wymaga czasu docisku,
• nie tworzy połączenia trwałego,
• pozwala wymienić uszkodzony element korpusu,
• zwykle daje mniejszą odporność na wieloletnie przeciążenia niż dobrze wykonane połączenie nierozłączne.

W porównaniu z tradycyjnymi złączami stolarskimi, jak czop i gniazdo czy jaskółczy ogon, mimośrody są szybsze w produkcji płytowej, ale zwykle mniej szlachetne wizualnie i mniej typowe dla mebli litych lub rzemieślniczych.

Od czego zależy trwałość połączenia?

Trwałość połączenia mimośrodowego zależy przede wszystkim od dokładności obróbki, a dopiero potem od samego okucia. Jeżeli osie otworów nie spotkają się prawidłowo, mimośród nie dociągnie elementów albo zacznie je rozpychać, co może doprowadzić do wykruszenia płyty.

Kluczowe znaczenie mają:

• zgodność średnicy i głębokości wiercenia z systemem producenta,
• zachowanie właściwej odległości od krawędzi,
• jakość płyty i jej gęstość,
• grubość materiału,
• obciążenie gotowego mebla,
• liczba cykli montażu i demontażu.

W praktyce warsztatowej największe problemy nie wynikają z „wad mimośrodów”, tylko z pośpiechu przy wierceniu, źle ustawionych ograniczników, zużytych wierteł lub stosowania przypadkowych zamienników okuć bez korekty rozstawów.

Gdzie stosuje się je najczęściej?

Najwięcej połączeń mimośrodowych spotyka się w meblach korpusowych. Typowe zastosowania to:

• boki, wieńce i półki w szafkach,
• korpusy komód i regałów,
• łóżka z rozbieralną ramą, jeśli system jest do tego przeznaczony,
• biurka i stoły pomocnicze z płyt,
• zabudowy wnękowe montowane na miejscu,
• meble wysyłane w paczkach do samodzielnego montażu.

Rzadziej warto opierać na nich połączenia narażone na silne obciążenia dynamiczne, uderzenia albo ciągłe rozkręcanie. W takich przypadkach lepiej rozważyć inne systemy śrubowe, połączenia wzmacniane lub łączenie hybrydowe, na przykład mimośród plus kołek ustalający, wręg czy listwa konstrukcyjna.

Jak dobrać materiał, narzędzie albo rozwiązanie?

Dobór mimośrodu zaczyna się nie od katalogu okuć, ale od odpowiedzi na trzy pytania: z czego robimy mebel, jak będzie użytkowany i czy ma być rozbieralny więcej niż raz.

Do typowych korpusów z płyty wiórowej laminowanej warto wybierać systemy przewidziane właśnie do tego materiału. Płyta wiórowa ma inną strukturę niż MDF czy sklejka, dlatego to, co dobrze trzyma w jednym materiale, nie zawsze tak samo pracuje w drugim. Nie należy traktować wszystkich płyt tak samo tylko dlatego, że „to też materiał drewnopochodny”.

Przy doborze rozwiązania uwzględnij:

• grubość płyty i dopuszczalną średnicę gniazda,
• czy połączenie ma być widoczne od środka,
• czy potrzebna jest szybka linia montażowa,
• czy mebel będzie mocno obciążony,
• czy konstrukcja skorzysta z dodatkowych kołków ustalających.

Od strony narzędziowej kluczowe są wiertła o właściwej średnicy, ograniczniki głębokości, szablony wiertarskie albo obrabiarki wielowrzecionowe i CNC. Przy produkcji jednostkowej dobry szablon często decyduje o powodzeniu montażu bardziej niż samo okucie. W produkcji seryjnej powtarzalność zapewnia prawidłowo ustawiona maszyna, regularna kontrola wymiarów i niezużyte narzędzia skrawające.

Jeżeli projekt zakłada duże obciążenia, długie przęsła albo cienkie elementy, warto rozważyć rozwiązanie mieszane: mimośród plus kołki, konfirmaty, wręgi konstrukcyjne albo inne złącza śrubowe. Nie chodzi o to, by „wzmocnić wszystko na wszelki wypadek”, ale by dobrać sposób montażu do realnej pracy gotowego mebla.

Najczęstsze błędy

Najczęstszy błąd to przekonanie, że mimośród wybacza niedokładność. W rzeczywistości jest odwrotnie: to okucie wymaga bardzo precyzyjnego wiercenia. Nawet niewielkie odchylenie może utrudnić montaż albo doprowadzić do pękania laminatu i wykruszeń przy krawędzi.

• Zła głębokość otworu – zbyt płytki nie pozwoli poprawnie osadzić puszki, zbyt głęboki osłabi materiał.
• Niewłaściwy rozstaw osi – mimośród nie chwyci trzpienia lub będzie ściągał element pod kątem.
• Zbyt mała odległość od krawędzi – zwiększa ryzyko pęknięcia płyty.
• Za mocne dokręcanie – może zniszczyć gniazdo, zwłaszcza w słabszej płycie wiórowej.
• Brak elementów ustalających – sam mimośród może nie utrzymać dokładnej geometrii dużego korpusu.
• Mieszanie systemów różnych producentów bez weryfikacji wymiarów – podobne okucie nie zawsze znaczy zgodne.

Błędem projektowym bywa też stosowanie mimośrodów tam, gdzie konstrukcja powinna opierać się na innych połączeniach. Dotyczy to zwłaszcza mebli poddawanych silnym obciążeniom bocznym lub częstym przeprowadzkom.

Bezpieczeństwo i praktyczne wskazówki

Choć samo skręcanie mimośrodów wydaje się bezpieczne, ich przygotowanie wymaga wiercenia i pracy z elektronarzędziami albo maszynami stolarskimi. To etap, na którym najłatwiej o uraz lub zniszczenie detalu.

Podstawowe zasady są proste:

• element musi być stabilnie podparty i unieruchomiony,
• wiertło powinno być ostre i dobrane do materiału,
• głębokość wiercenia trzeba kontrolować ogranicznikiem lub ustawieniem maszyny,
• przed regulacją urządzenie należy wyłączyć i zabezpieczyć zgodnie z instrukcją producenta,
• warto stosować ochronę oczu oraz odpylanie, zwłaszcza przy seryjnym wierceniu w płytach i MDF.

Przy ręcznych wiertarkach i wkrętarkach ważna jest prostopadłość prowadzenia. Krzywo wykonany otwór bywa niewidoczny do chwili montażu, a wtedy korekta jest trudna. W praktyce warsztatowej bardzo pomagają prowadniki, szablony i próby na odpadowym fragmencie tego samego materiału.

Trzeba też pamiętać, że pył z MDF i płyt wiórowych nie jest obojętny dla zdrowia. Odpylanie i porządek na stanowisku to nie wygoda, lecz element bezpiecznej pracy.

Ciekawostki

Mimośrody są symbolem nowoczesnego meblarstwa płytowego, ale ich znaczenie wykracza poza sam montaż. To właśnie rozwój takich okuć umożliwił upowszechnienie mebli dostarczanych w paczkach i składanych na miejscu. Z punktu widzenia logistyki była to bardzo duża zmiana: mniejsze gabaryty transportowe oznaczają łatwiejszy przewóz, magazynowanie i wniesienie mebla do mieszkania.

Ciekawostką jest też to, że w dobrze zaprojektowanym meblu użytkownik często nie zauważa, ile zależy od prostego połączenia mimośrodowego. O odczuciu „solidności” mebla decyduje nie tylko grubość płyty czy rodzaj frontów, ale również geometria korpusu, jakość tyłu, sposób podparcia półek i właśnie poprawnie wykonane połączenia rozłączne.

W stolarni zautomatyzowanej mimośrody dobrze współpracują z obróbką CNC, bo ich skuteczność rośnie wraz z dokładnością wiercenia. To jeden z powodów, dla których okucia tego typu tak mocno zadomowiły się w produkcji seryjnej i półseryjnej.

FAQ

Czy mimośrody meblowe są mocne?

Tak, ale w granicach zastosowania projektowego. W typowych korpusach z płyt drewnopochodnych zapewniają wystarczającą wytrzymałość, o ile są poprawnie dobrane i osadzone. Nie należy jednak zakładać, że zastąpią każde połączenie konstrukcyjne.

Czy mebel na mimośrodach można wielokrotnie rozkręcać?

Można, ale liczba cykli nie jest nieograniczona. Najczęściej zużywa się materiał wokół gniazda, zwłaszcza w płycie wiórowej. Jeśli mebel będzie często demontowany, trzeba uwzględnić to już na etapie projektu.

Czy mimośrody nadają się do litego drewna?

Tak, lecz nie są tam rozwiązaniem podstawowym tak często jak w meblach płytowych. W litym drewnie trzeba uwzględnić pracę materiału, kierunek włókien i zmiany wilgotności, które wpływają na stabilność połączenia.

Co jest lepsze: mimośród czy konfirmat?

To zależy od zastosowania. Konfirmat jest prosty i często bardzo praktyczny, ale zwykle pozostaje bardziej widoczny. Mimośród daje estetyczniejsze i rozłączne połączenie, lecz wymaga dokładniejszego wiercenia.

Dlaczego mimośród nie dociąga elementów?

Najczęściej przyczyną jest błąd w rozstawie otworów, niewłaściwa głębokość wiercenia albo niezgodność trzpienia z puszką mimośrodową. Problemem może być też uszkodzenie gniazda w materiale.

Czy sam mimośród wystarczy bez kołków?

W niektórych systemach tak, ale w wielu meblach kołki ustalające poprawiają geometrię i ograniczają przesuwanie elementów. To częsta i praktyczna kombinacja w korpusach meblowych.

Jakie narzędzia ułatwiają montaż mimośrodów?

Najbardziej pomagają szablony wiertarskie, ograniczniki głębokości, ostre wiertła oraz dokładne urządzenia do wiercenia seryjnego. W produkcji profesjonalnej dużą rolę odgrywają wiertarki wielowrzecionowe i CNC.

Czy mimośrody nadają się do ciężkich szaf i zabudów?

Tak, pod warunkiem że są częścią dobrze zaprojektowanego systemu konstrukcyjnego. O trwałości ciężkiej zabudowy decyduje nie tylko samo okucie, ale też materiał korpusu, plecy, mocowanie do ściany, rozstaw połączeń i sposób przenoszenia obciążeń.
