Maszyny do wykonywania gniazd i łączeń od dziesięcioleci stanowią jedno z kluczowych ogniw w profesjonalnej i rzemieślniczej obróbce drewna. To dzięki nim powstają precyzyjne połączenia ciesielskie, meblarskie i konstrukcyjne: od gniazd pod czopy, przez wpusty, po złożone systemy połączeń stosowane w nowoczesnych zakładach produkcyjnych. Wybór odpowiedniej maszyny nie jest jednak prosty – zależy od rodzaju produkcji, skali działalności, materiałów oraz wymagań dotyczących dokładności i powtarzalności. Poniższy tekst przedstawia przegląd najważniejszych rozwiązań, ich zastosowanie, zalety i wady, kryteria doboru, a także praktyczne wskazówki z punktu widzenia stolarza, technologa i inwestora.
Charakterystyka maszyn do wykonywania gniazd i łączeń – podstawowe typy i zasada działania
Pod pojęciem maszyn do wykonywania gniazd i łączeń kryje się szeroka grupa urządzeń stolarskich, których wspólnym celem jest przygotowanie elementów pod **łączenia** mechaniczne i klejowe. W zależności od rodzaju połączenia oraz technologii obróbki można wyróżnić kilka podstawowych kategorii, które w praktycznym ujęciu nakładają się na siebie, ale warto omówić je osobno.
Maszyny do gniazd czopowych (mortising machines)
Klasyczną grupą są maszyny do wykonywania gniazd czopowych, czyli prostokątnych lub owalnych otworów pod czopy w elementach drewnianych. W zależności od konstrukcji można je podzielić na:
- maszyny dłutujące z dłutem łańcuchowym,

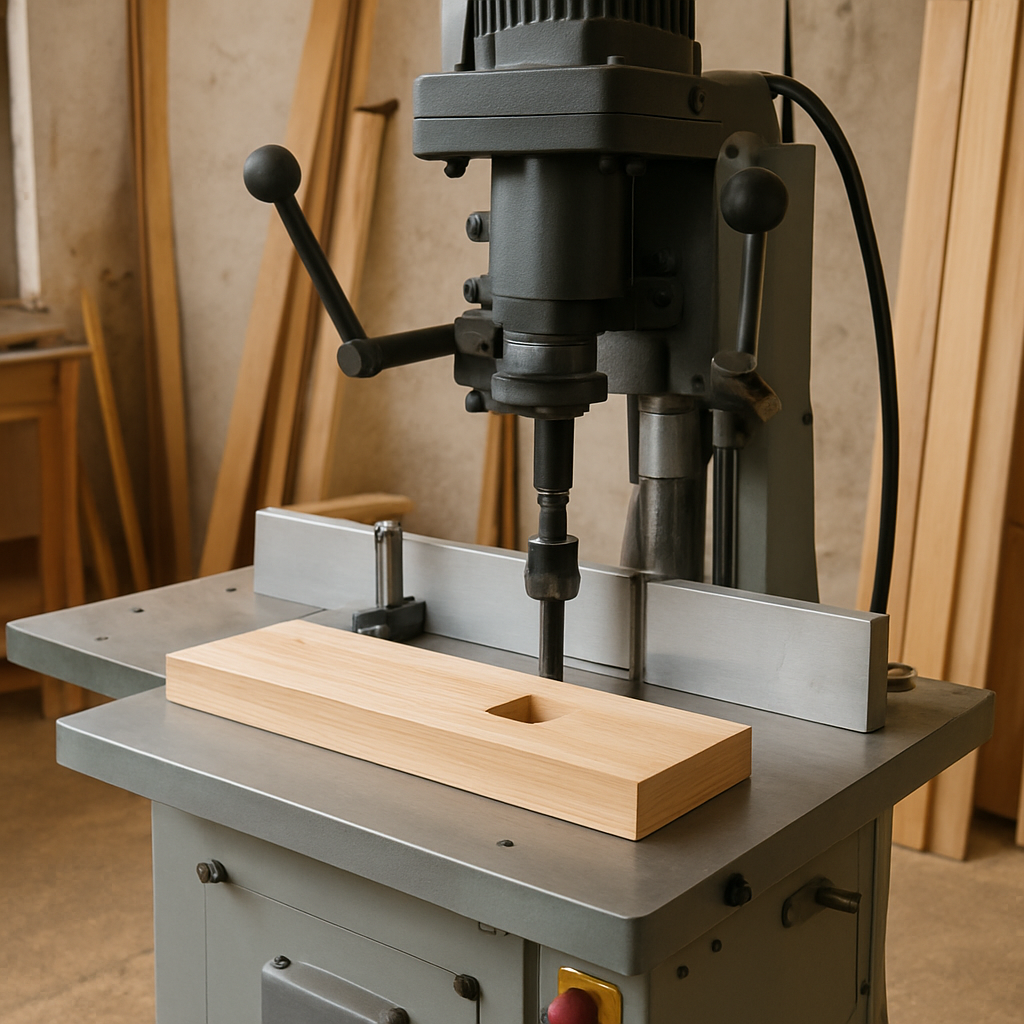

- maszyny dłutujące z dłutem dłutowniczym (dłuto kwadratowe + wiertło),
- maszyny frezujące gniazda (frezarki gniazdowe).
Maszyny z dłutem łańcuchowym przypominają z zasady większą, stabilną piłę łańcuchową zamocowaną na prowadnicach. Łańcuch z uzębieniem tnącym usuwa materiał i formuje gniazdo o zadanej szerokości. Tego typu rozwiązanie jest szczególnie popularne w ciesielstwie, przy obróbce dużych przekrojów drewna konstrukcyjnego. Z kolei dłutownice z dłutem kwadratowym, wewnątrz którego pracuje wiertło, pozwalają uzyskać bardzo równe, prostokątne gniazda, często stosowane w meblarstwie i przy produkcji drzwi czy okien. Frezarki gniazdowe wykorzystują frez obrotowy, który wycina gniazda o różnorodnych kształtach, także pod **okucia** i zamki.
W każdym z tych rozwiązań kluczową rolę pełnią: stabilny stół roboczy, system mocowania elementu, prowadnice osi ruchu narzędzia (lub obrabianego detalu) oraz napęd o odpowiedniej mocy. Jakość gniazd zależy od precyzji prowadnic, jakości ostrza i sztywności całej konstrukcji maszyny.
Maszyny do łączeń – od czopiarko-frezarek po centra CNC
Maszyny nazywane maszynami do łączeń w szerszym sensie obejmują urządzenia przygotowujące różne typy połączeń: czopy, pióro-wpust, złącza kątowe, połączenia na **kołki**, lamelki, a nawet połączenia typu mikrowczep. Można tu wymienić:
- czopiarki – do kształtowania czopów i profili końcowych,
- frezarki i czopiarko-frezarki do wykonywania piór, wpustów, wręgów,
- maszyny do kołkowania: wiertarki wielowrzecionowe, automaty do kołków,
- maszyny do lameli (lamelownice, frezarki szczelinowe),
- linie do złącz mikrowczepowych (finger joint),
- centra obróbcze CNC realizujące skomplikowane zestawy połączeń w jednym zamocowaniu.
Czopiarki umożliwiają formowanie końców elementów pod połączenia czopowe o różnych kształtach – prostych, schodkowych, stożkowych. W stolarkach okiennych i drzwiowych bardzo często stosuje się czopiarko-frezarki, gdzie w jednej maszynie obrabia się zarówno czop, jak i profil przylgi czy wręgu.
Maszyny do kołkowania i lamelowania dominują z kolei w produkcji mebli skrzyniowych – umożliwiają szybkie, powtarzalne wykonanie otworów pod kołki lub szczeliny pod lamelki, co znacznie przyspiesza montaż i poprawia powtarzalność. Linie do złącz mikrowczepowych wykorzystuje się głównie w przemyśle okiennym i w produkcji klejonki – pozwalają uzyskać długie elementy z krótszych odcinków drewna, z wysoką wytrzymałością połączenia.
Rola maszyn CNC w wykonywaniu gniazd i łączeń
Osobną i bardzo rozwiniętą grupą są sterowane numerycznie centra obróbcze CNC, które realizują zarówno gniazda, jak i **łączenia** w jednym cyklu, bez konieczności przenoszenia elementu między różnymi maszynami. Wyposażone w agregaty wiertarskie, frezarskie, czasem także w piły tarczowe, pozwalają na:
- wykonywanie gniazd czopowych i otworów pod kołki,
- frezowanie piór, wpustów i profili złożonych,
- wykonywanie otworów pod okucia i zamki,
- tworzenie połączeń przestrzennych o nietypowej geometrii.
W zakładach nastawionych na średnie i duże serie produkcyjne centra CNC często zastępują kilka klasycznych maszyn, zapewniając wyższą powtarzalność i automatyzację procesów. Pozwalają na optymalizację czasu i ograniczenie odpadów, ale wymagają większych inwestycji i kompetencji w zakresie programowania.
Zastosowanie maszyn do gniazd i łączeń w praktyce stolarskiej i przemysłowej
Dobór konkretnego typu maszyny silnie zależy od profilu działalności: inne wymagania ma stolarnia wykonująca pojedyncze, niestandardowe zlecenia, a inne fabryka produkująca serie okien lub mebli. W każdym z tych segmentów maszyny do gniazd i łączeń pełnią jednak funkcję krytyczną – decydują o wytrzymałości i jakości połączeń, a często także o wydajności całej linii technologicznej.
Stolarnie rzemieślnicze i małe zakłady usługowe
W mniejszych warsztatach, nastawionych na indywidualne zlecenia, maszyny do gniazd i łączeń nie muszą być wysoce zautomatyzowane, ale powinny być uniwersalne. Typowe wyposażenie obejmuje:
- niewielką dłutownicę do gniazd czopowych lub frezarkę gniazdową,
- frezarkę dolnowrzecionową z zestawem frezów do pióro-wpust i wręgów,
- wiertarkę wielowrzecionową lub przystawki do wiercenia pod kołki,
- ręczną lamelownicę do połączeń płytowych.
Takie połączenie maszyn pozwala realizować większość typowych zadań: produkcję drzwi wewnętrznych, ram okiennych, schodów, mebli na wymiar czy elementów wystroju wnętrz. Gniazda pod czopy są często wykonywane na klasycznych dłutownicach, co daje dobrą kontrolę nad wymiarami przy umiarkowanych kosztach inwestycyjnych.
W tego typu zakładach liczy się elastyczność ustawień oraz stosunkowo szybkie przezbrojenie maszyny z jednego zadania na inne. Bardzo ważna jest też możliwość pracy na różnych gatunkach drewna: od miękkiej sosny po twardy **dąb** czy jesion. W związku z tym wybiera się zwykle maszyny o solidnej konstrukcji i umiarkowanej automatyzacji, umożliwiającej manualną korektę ustawień.
Średniej wielkości zakłady produkcyjne – okna, drzwi, schody, meble
W zakładach średniej wielkości kluczowa staje się powtarzalność i czas cyklu. Często obróbka skupia się na powtarzających się elementach: słupkach okiennych, ramach drzwiowych, stopniach schodowych czy bokach mebli. W takim środowisku stosuje się najczęściej:
- półautomatyczne dłutownice łańcuchowe do większych przekrojów,
- czopiarko-frezarki z kilkoma głowicami,
- wiertarki automatyczne do kołkowania,
- maszyny do mikrowczepów, jeśli produkowana jest klejonka.
Maszyny tego typu są często połączone w ciągi technologiczne – na przykład linia do produkcji okien, w której najpierw frezuje się profil ramy, następnie wykonuje czopy i gniazda, a na końcu wierci otwory pod okucia. Wiele modeli ma rozbudowane systemy pozycjonujące oraz ograniczniki z pamięcią ustawień, co skraca czas zmiany asortymentu.
W segmencie meblowym bardzo duże znaczenie mają maszyny do kołkowania i wiercenia wielowrzecionowego. Umożliwiają one jednoczesne nawiercanie kilku płaszczyzn elementu, co jest typowe np. dla boków szaf czy korpusów komód. Odpowiednie rozmieszczenie otworów wpływa nie tylko na wytrzymałość połączeń, ale i na jakość montażu oraz wygląd gotowego wyrobu.
Duże zakłady przemysłowe i automatyczne linie produkcyjne
W zakładach wielkoseryjnych, produkujących tysiące identycznych elementów miesięcznie, stosuje się wysoko wyspecjalizowane maszyny oraz robotyzację. Najczęściej są to:
- zautomatyzowane linie do złącz mikrowczepowych z podawaniem i odbiorem materiału,
- centra CNC z automatycznym stołem, magazynem narzędzi oraz systemami znakowania i identyfikacji detali,
- linie do drzwi i okien zintegrowane z systemami informatycznymi zakładu (MES, ERP),
- roboty podające i odbierające elementy z maszyn do łączeń.
W tego typu środowisku maszyny do wykonywania gniazd i łączeń nie funkcjonują jako pojedyncze stanowiska, lecz jako element większego systemu. Gniazdo czopowe czy otwór pod okucie jest tylko jednym z etapów procesu, zintegrowanym z frezowaniem, cięciem, szlifowaniem i montażem. Kluczowe znaczenie ma tu pełna kontrola parametrów procesu, powtarzalność oraz minimalizacja przestojów.
Przykładowo: linia do produkcji okien może obejmować centrum CNC, które w jednym cyklu wykonuje gniazda pod czopy, wpusty, wiercenia pod łączniki, a także frezowanie pod uszczelki i okucia. Dane o każdym detalu są przesyłane z systemu projektowego, co ogranicza ryzyko błędów ludzkich i umożliwia produkcję seryjną, ale z elementami indywidualizacji (np. różnymi wymiarami okien w jednym zamówieniu).
Specjalistyczne zastosowania i obróbka nietypowych materiałów
Choć głównym obszarem zastosowania omawianych maszyn jest drewno lite oraz materiały drewnopochodne (płyty wiórowe, MDF, sklejki), coraz częściej obrabia się na nich także inne materiały. Przykłady to:
- kompozyty drewniano-tworzywowe (WPC),
- płyty z rdzeniem z pianki poliuretanowej lub mineralnej,
- materiały sandwichowe stosowane w lekkich konstrukcjach.
W takich przypadkach dobiera się odpowiednie narzędzia: frezy z ostrzami z węglików spiekanych lub pokrywane specjalnymi powłokami, a parametry pracy dopasowuje się tak, aby uniknąć przegrzewania i wyrywania materiału. Maszyny do gniazd i łączeń stają się przez to elementem szerszego parku maszynowego obsługującego nie tylko klasyczne drewno, ale i materiały hybrydowe.
Zalety i wady różnych typów maszyn oraz kryteria wyboru odpowiedniego modelu
Decyzja o zakupie maszyny do gniazd czy łączeń wymaga zrozumienia kompromisu między kosztami, wydajnością, elastycznością i precyzją. Każda grupa urządzeń ma swoje charakterystyczne plusy i minusy, które warto przeanalizować przed inwestycją.
Dłutownice łańcuchowe, dłuta kwadratowe i frezarki gniazdowe – porównanie
Dłutownice łańcuchowe sprawdzają się szczególnie dobrze w ciesielstwie i przy dużych przekrojach drewna konstrukcyjnego. Ich główne zalety to:
- możliwość wykonywania głębokich gniazd w jednym przejściu,
- stosunkowo szybka praca w miękkim i średnio twardym drewnie,
- prosta konstrukcja i łatwość serwisu.
Wadą jest niższa precyzja wykończenia ścian gniazda w porównaniu z frezarkami oraz większe zapotrzebowanie na energię przy twardym drewnie. Dodatkowo wymagana jest częstsza konserwacja łańcucha oraz dokładne ustawianie, aby zapewnić geometrię połączenia.
Dłutownice z dłutem kwadratowym oferują bardzo czyste, prostokątne gniazda i są częstym wyborem w meblarstwie oraz stolarce budowlanej. Do ich zalet należy:
- wysoka dokładność wymiarowa i dobra jakość ścian gniazda,
- możliwość pracy na szerokim zakresie przekrojów elementów,
- relatywnie prosta obsługa w trybie ręcznym lub półautomatycznym.
Wadą może być nieco niższa wydajność przy bardzo dużej liczbie powtarzalnych gniazd oraz ograniczona elastyczność w wykonywaniu niestandardowych kształtów. Narzędzia (dłuta i wiertła) są intensywnie obciążone i wymagają regularnego ostrzenia lub wymiany.
Frezarki gniazdowe zapewniają najwyższą elastyczność, jeśli chodzi o kształty i rozmiary gniazd. Dzięki użyciu frezów walcowo-czołowych można wykonywać zarówno gniazda prostokątne, jak i owalne, a także wyfrezowywać gniazda pod zamki, zawiasy czy okucia. Ich zalety to:
- wysoka precyzja i gładkość powierzchni,
- uniwersalność zastosowań (różne typy gniazd jednym narzędziem lub zestawem frezów),
- możliwość łatwej integracji z układami CNC.
Główną wadą jest zazwyczaj wyższa cena zakupu i większa wrażliwość na błędy w ustawieniu, szczególnie przy manualnej obsłudze. Frezarka wymaga też większej dbałości o parametry skrawania, aby uniknąć przepaleń i wyrwań, zwłaszcza w twardych gatunkach drewna.
Czopiarki, maszyny do kołków i lameli kontra centra CNC
Czopiarki i czopiarko-frezarki są z natury maszynami wyspecjalizowanymi – świetnie nadają się do szybkiego formowania końcówek elementów, ale mają ograniczoną uniwersalność. Ich główne zalety to:
- wysoka wydajność przy seryjnej produkcji elementów o zbliżonych wymiarach,
- możliwość pracy z kilkoma głowicami jednocześnie (obróbka kilku płaszczyzn),
- stosunkowo prosta obsługa po wstępnym ustawieniu.
Wadą jest czasochłonne przezbrajanie przy częstych zmianach asortymentu oraz ograniczone możliwości wykonywania skomplikowanych połączeń przestrzennych.
Maszyny do kołkowania oraz lamelownice są stosunkowo tanie i bardzo efektywne przy typowych połączeniach meblowych. Zaletą jest:
- wysoka powtarzalność rozmieszczenia otworów i szczelin,
- łatwość nauczenia obsługi nawet mniej doświadczonego personelu,
- zgodność z powszechnie stosowanymi systemami złącz (kołki, konfirmaty, złącza mimośrodowe).
Wadą jest ograniczenie do konkretnych typów połączeń oraz konieczność dopasowania projektu mebla do możliwości maszyny (np. rozstaw otworów, kierunki wiercenia).
Centra CNC oferują nieporównywalną elastyczność i precyzję. Pozwalają w jednym cyklu wykonać całą sekwencję operacji na detalu. Ich największe zalety to:
- możliwość realizacji wielu różnych typów łączeń na jednej maszynie,
- automatyzacja pracy, zmniejszenie liczby przezbrojeń,
- łatwa zmiana programu przy produkcji różnych serii lub pojedynczych zleceń,
- integracja z systemami projektowymi CAD/CAM.
Wadą są wysokie koszty inwestycyjne (zarówno samej maszyny, jak i oprogramowania), większe wymagania serwisowe oraz konieczność zatrudnienia lub przeszkolenia operatorów z umiejętnością programowania. W mniejszych zakładach barierą bywa też konieczność zapewnienia odpowiednio stabilnych warunków pracy (zasilanie, odciąg trocin, temperatura).
Jakie modele są najlepsze – przegląd segmentów rynkowych
Trudno wskazać jeden uniwersalny „najlepszy” model maszyny do gniazd i łączeń, ponieważ wybór zawsze zależy od konkretnego zastosowania. Można jednak wyróżnić kilka klas urządzeń, które uchodzą za szczególnie dopracowane w swoich segmentach.
W segmencie małych dłutownic gniazdowych (dłuto kwadratowe) dużą popularnością cieszą się kompaktowe maszyny o prostym, żeliwnym korpusie i ręcznym posuwie, wyposażone w solidne imadła i ograniczniki głębokości. Kluczowe parametry, na które zwracają uwagę użytkownicy, to:
- sztywność kolumny i brak luzów na prowadnicach,
- łatwość ustawiania ograniczników,
- moc silnika pozwalająca na wiercenie w twardych gatunkach drewna.
W kategorii maszyn łańcuchowych dobre modele cechują się mocnym napędem, dużym zakresem głębokości gniazd i solidnym systemem mocowania elementu. Ważna jest też możliwość szybkiej wymiany łańcucha i dokładna regulacja jego naciągu. Wysokiej klasy maszyny tego typu często mają wzmocnioną ochronę operatora i zaawansowany system odciągu wiórów.
W przypadku czopiarek i czopiarko-frezarek za „najlepsze” uznaje się zwykle modele z:
- precyzyjnymi, bezluzowymi prowadnicami,
- wieloma głowicami roboczymi ustawianymi do różnych faz obróbki,
- możliwością zapisu ustawień dla powtarzalnych zleceń.
W segmencie CNC czołowe centra do gniazd i łączeń oferują bogaty magazyn narzędzi, szybkie serwomotory i intuicyjne oprogramowanie, dostosowane do typowych zadań stolarskich. Często są wyposażone w biblioteki standardowych operacji (np. wykonanie gniazda czopowego, otworów pod zawias puszkowy, gniazda pod zamek), które można łatwo umieścić na detalu poprzez interfejs graficzny, bez programowania kodu z poziomu G-kodów.
Kryteria wyboru – jaka maszyna będzie właściwa dla danego warsztatu
Planując zakup, warto odpowiedzieć sobie na kilka kluczowych pytań:
- Jaki jest profil produkcji – indywidualnej, małoseryjnej czy wielkoseryjnej?
- Jakie typy połączeń dominują w naszej ofercie (czopy, kołki, lamelki, mikrowczepy)?
- Jakie są przewidywane dzienne i miesięczne obciążenia maszyny?
- Jakim budżetem dysponujemy, biorąc pod uwagę nie tylko zakup, ale i serwis oraz narzędzia?
- Czy mamy odpowiednio przeszkolony personel do obsługi bardziej zaawansowanych urządzeń?
- Czy w przyszłości planujemy rozbudowę parku maszynowego lub automatyzację?
W małej stolarni często lepszym wyborem będzie solidna dłutownica, uniwersalna frezarka i dobra wiertarka wielowrzecionowa niż jedno drogie centrum CNC, które będzie wykorzystywane tylko w części swoich możliwości. Z kolei w zakładzie przygotowującym się do większej produkcji seryjnej inwestycja w półautomatyczną czopiarko-frezarkę lub mniejsze centrum CNC może szybko się zwrócić dzięki oszczędności czasu i redukcji błędów.
Inne istotne aspekty – bezpieczeństwo, ergonomia i serwis
Wybierając maszynę do wykonywania gniazd i łączeń, nie można pomijać kwestii bezpieczeństwa i komfortu pracy. Maszyny tego typu generują duże siły skrawania, a elementy są często mocowane ręcznie, co niesie ryzyko urazów. Warto zwrócić uwagę na:
- rodzaj i skuteczność osłon narzędzi tnących,
- systemy awaryjnego zatrzymania (grzybki STOP, hamulce elektromagnetyczne),
- ergonomię dźwigni, pedałów i uchwytów sterujących,
- łatwość dostępu do strefy obróbki przy jednoczesnym zapewnieniu ochrony operatora.
Nie mniej istotny jest wydajny system odciągu wiórów i pyłu – szczególnie w przypadku frezarek i dłutownic łańcuchowych. Nadmierne gromadzenie się materiału w strefie skrawania pogarsza jakość pracy, zwiększa ryzyko przegrzania narzędzi i może prowadzić do uszkodzeń.
Kluczową rolę odgrywa także zaplecze serwisowe. Nawet najlepsza maszyna wymaga okresowych przeglądów, regulacji i wymiany części eksploatacyjnych. Warto rozważyć:
- dostępność serwisu w rozsądnym czasie reakcji,
- dostęp do części zamiennych i narzędzi (frezów, dłut, łańcuchów),
- możliwość zdalnej diagnostyki w przypadku maszyn sterowanych numerycznie.
Dobry serwis to nie tylko naprawy, ale również wsparcie przy optymalizacji parametrów obróbki. W wielu przypadkach właściwe ustawienie prędkości posuwu, obrotów i głębokości skrawania pozwala zwiększyć wydajność i żywotność narzędzi, a tym samym obniżyć koszty produkcji.
Rozwój technologii i przyszłość maszyn do gniazd i łączeń
Obszar maszyn do wykonywania gniazd i łączeń dynamicznie się rozwija, szczególnie w kontekście cyfryzacji i automatyzacji procesów. Coraz częściej spotyka się rozwiązania takie jak:
- integracja maszyn z oprogramowaniem do projektowania (CAD) i zarządzania produkcją (CAM, MES),
- systemy automatycznego rozpoznawania detali (kody kreskowe, RFID) i dobierania programów obróbkowych,
- czujniki monitorujące obciążenia wrzecion, zużycie narzędzi i jakość połączeń,
- roboty współpracujące (coboty) do załadunku i rozładunku detali.
Rozwój tych technologii wpływa także na klasyczne maszyny. Pojawiają się prototypy i rozwiązania seryjne, w których nawet dłutownice łańcuchowe czy czopiarki wyposażane są w elementy sterowania numerycznego, cyfrowe odczyty położenia czy pamięć ustawień. Pozwala to zwiększyć dokładność, skrócić czas ustawiania i lepiej integrować pracę poszczególnych stanowisk w całym procesie produkcyjnym.
Jednocześnie rośnie znaczenie zrównoważonej produkcji i efektywnego wykorzystania surowca. Precyzyjne maszyny do gniazd i łączeń odgrywają tu ważną rolę, ponieważ umożliwiają minimalizację naddatków, precyzyjne dopasowanie elementów oraz redukcję liczby braków. W perspektywie najbliższych lat można spodziewać się dalszego rozwoju inteligentnych systemów sterowania, które na podstawie danych z czujników będą automatycznie optymalizować parametry obróbki, zapewniając najwyższą jakość i wydajność połączeń.
Ostatecznie wybór konkretnej maszyny do gniazd i łączeń zawsze będzie wynikiem kompromisu pomiędzy wymaganiami technologicznymi, możliwościami finansowymi i strategiczną wizją rozwoju zakładu. Niezależnie jednak od tego, czy mówimy o prostej dłutownicy w małej stolarni, czy zaawansowanym centrum CNC w fabryce drzwi, cel pozostaje ten sam: trwałe, powtarzalne i precyzyjne połączenia, które decydują o jakości finalnego wyrobu.
