Łączenia stolarskie – porównanie wytrzymałości w praktyce to temat, który z pasją zgłębiamy, analizując różnorodne metody łączenia elementów drewnianych oraz ich realne zachowanie pod obciążeniem.
Typy łączeń stolarskich i ich charakterystyka
Łączenia są fundamentem każdego projektu stolarskiego. Wybór odpowiedniego złącza wpływa nie tylko na solidność konstrukcji, ale też na estetykę i koszty wykonania. Poniżej przedstawiono najpopularniejsze rozwiązania stosowane przez rzemieślników.
1. Łączenie na wpust i wrąb
- Opis: jedno z najstarszych złączy, polegające na wyżłobieniu w jednym elemencie wpustu, a w drugim wrębu – dopasowane geometrycznie.
- Zalety: wysoka precyzja, doskonała stabilność przy obciążeniach bocznych, brak widocznych elementów łączących.
- Wady: wymaga czasu na frezowanie lub ręczne dłutowanie, trudniejsze wykonanie w cienkich detalach.
2. Złącze na jaskółczy ogon
- Opis: charakterystyczny kształt przypominający ogon jaskółki, zapewniający pewne blokowanie elementów.
- Zalety: wyjątkowa trwałość, dekoracyjny efekt, doskonałe przenoszenie obciążeń na rozciąganie.
- Wady: skomplikowany montaż, szczególnie przy ręcznym wykonaniu; wymaga dużej precyzji.
3. Połączenie na czop i gniazdo
- Opis: jeden element posiada wystający czop, drugi gniazdo – najbardziej klasyczne połączenie stolarskie.
- Zalety: wysoka wytrzymałość na ścinanie i rozciąganie; łatwe wzmocnienie klejem lub klinem.
- Wady: czasochłonne przygotowanie, wrażliwość na wilgotność drewna (może powodować pęknięcia).
4. Systemy złącza na kołki i dwugwintowe śruby
- Opis: montaż przy użyciu drewnianych kołków lub specjalnych śrub dwugwintowych, często z mechanizmem samogwintującym.
- Zalety: łatwość montażu i demontażu, uniwersalność, możliwość korekty elementów.
- Wady: mniejsza estetyka (wymagane maskowanie otworów), średnia wytrzymałość w porównaniu z tradycyjnymi połączeniami.
5. Łączenie na listwy wyrównawcze (Lamello, Biscuit)
- Opis: montaż przy użyciu płaskich, owalnych elementów (biscuitów) umieszczanych w wyfrezowanych szczelinach.
- Zalety: szybkie i powtarzalne, delikatne przesunięcia korygujący niedokładności montażu, wysoka estetyka.
- Wady: średnia nośność w porównaniu do czopa, wymaga specjalnych frezarek i zestawów lamello.
Metody oceny wytrzymałości i wyniki praktycznych badań

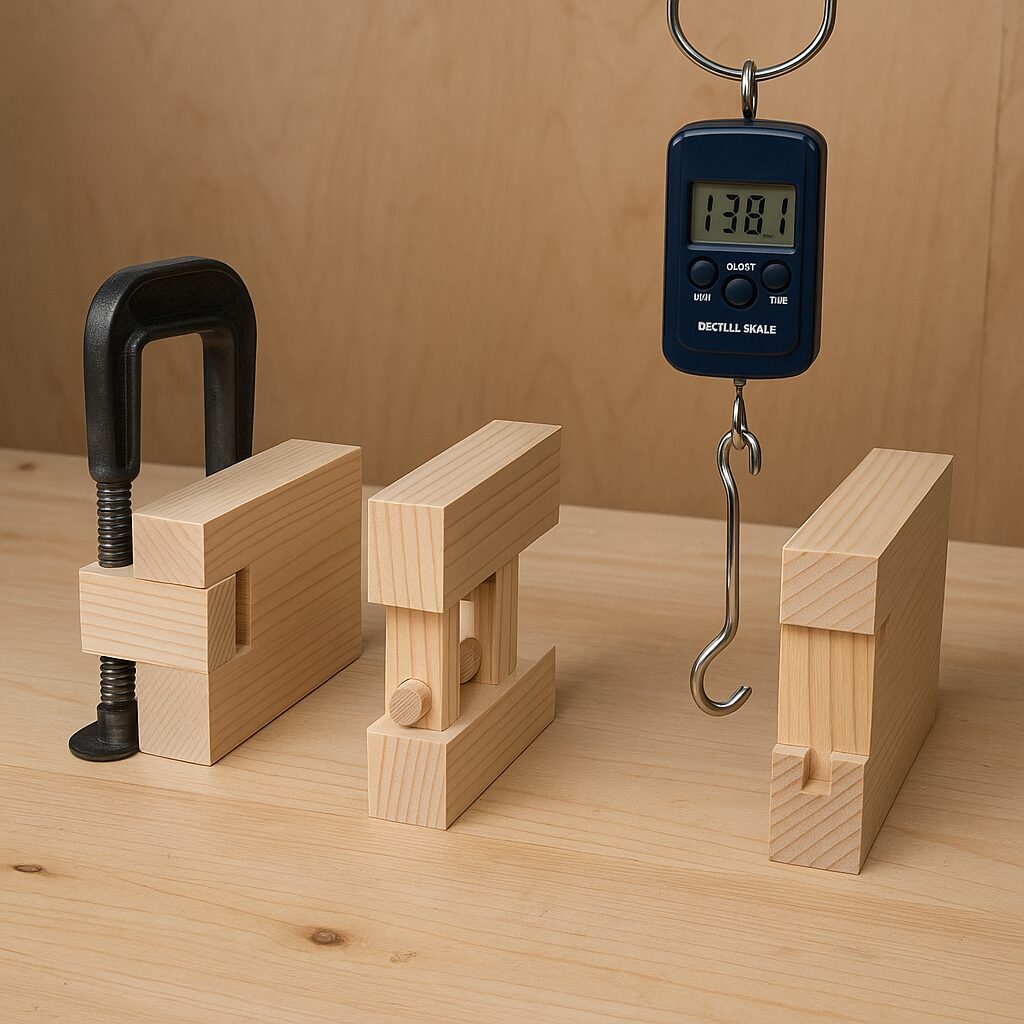

Dokładna ocena wytrzymałości złączy stolarskich wymaga przeprowadzenia serii badań laboratoryjnych i terenowych, podczas których mierzy się odkształcenia, siły ścinające oraz momenty zrywające. W praktyce stolarze często sięgają po najprostsze testy, wykorzystując obciążniki lub przyrządy tensometryczne.
Procedury badawcze
- Przygotowanie próbek – każdy typ połączenia wykonano z drewna bukowego (wysoka gęstość, powtarzalne właściwości).
- Warunki klimatyczne – wilgotność 10–12%, temperatura 20°C, co minimalizuje wpływ naprężeń higroskopijnych.
- Metoda zginania – obciążanie środkowej części belki z połączeniem, pomiar ugięcia i siły krytycznej.
- Test ścinania – przyłożenie siły prostopadle do osi czopa lub wpustu do momentu zerwania złącza.
Wyniki i porównanie
W tabelarycznym przedstawieniu wyników (pogrubiono warunki kluczowe):
- Połączenie na czop i gniazdo: Wytrzymałość zginająca ok. 5,8 kN; siła ścinająca 4,3 kN. Bardzo wysoka nośność, największa spośród testowanych.
- Jaskółczy ogon: Zginanie 5,2 kN; ścinanie 3,9 kN. Niewiele ustępuje czopu, ale skomplikowane wykonanie.
- Wpust i wrąb: Zginanie 4,5 kN; ścinanie 3,7 kN. Mniej odporne na zginanie niż czop, ale łatwiejsze do zrealizowania w seryjnych meblach.
- Kołki drewniane: Zginanie 3,2 kN; ścinanie 2,8 kN. Średnia nośność, łatwość montażu nadrabia estetykę i szybkość.
- System Biscuit: Zginanie 2,9 kN; ścinanie 2,5 kN. Niezwykle szybkie, ale raczej do lekkich elementów meblowych.
Praktyczne wskazówki przy wyborze łączenia
Decyzja o zastosowaniu konkretnego złącza powinna uwzględniać takie czynniki jak przewidywane obciążenia, dostępność narzędzi, czas wykonania oraz estetykę.
Obciążenia i przeznaczenie elementu
Do mebli przenoszących duże siły (stoły, ławy, konstrukcje ramowe) najlepiej sprawdzą się czopy i jaskółczy ogon. W konstrukcjach skrzyniowych i dekoracyjnych, gdzie liczy się szybkość, warto sięgnąć po biscuit lub kołki.
Narzędzia i koszty pracy
- Ręczne dłuto i młotek – wystarczą do wpustów i wrąbów, ale wymagają wprawy.
- Frezarka lamelowa – inwestycja, która zwraca się przy większej produkcji elementów biscuit.
- Zestawy do złączy dwugwintowych – szybkie połączenia, ale dodatkowy koszt elementów metalowych.
Estetyka i wykończenie
Tradycyjne połączenia nie wymagają maskowania, co jest istotne przy meblach dębowych lub orzechowych. Złącza mechaniczne i kołki często trzeba ukrywać okleiną lub wypełniaczem, co wydłuża proces wykończenia.
Podsumowanie
Wybór idealnego połączenia stolarskiego to balans pomiędzy trwałością, łatwością wykonania i kosztem. Wyniki badań dowodzą, że tradycyjne czopy i jaskółcze ogony oferują największą wytrzymałość, ale nowoczesne systemy kołkowe i biscuit mają przewagę w szybkości montażu. Dla stolarza kluczowe jest dopasowanie metody do projektu oraz warunków produkcji, tak aby finalny wyrób łączył w sobie najwyższą jakość, stabilność i atrakcyjny design.
