Frezarka dolnowrzecionowa to jedna z kluczowych maszyn w nowoczesnym i tradycyjnym stolarstwie. Umożliwia precyzyjne kształtowanie krawędzi, frezowanie profili, wykonywanie połączeń oraz seryjną obróbkę elementów drewnianych i drewnopochodnych. Dobrze dobrana frezarka dolnowrzecionowa przekłada się nie tylko na jakość detali, ale też na bezpieczeństwo pracy, powtarzalność wymiarów oraz opłacalność całej produkcji – od małego warsztatu rzemieślniczego po duży zakład meblarski.

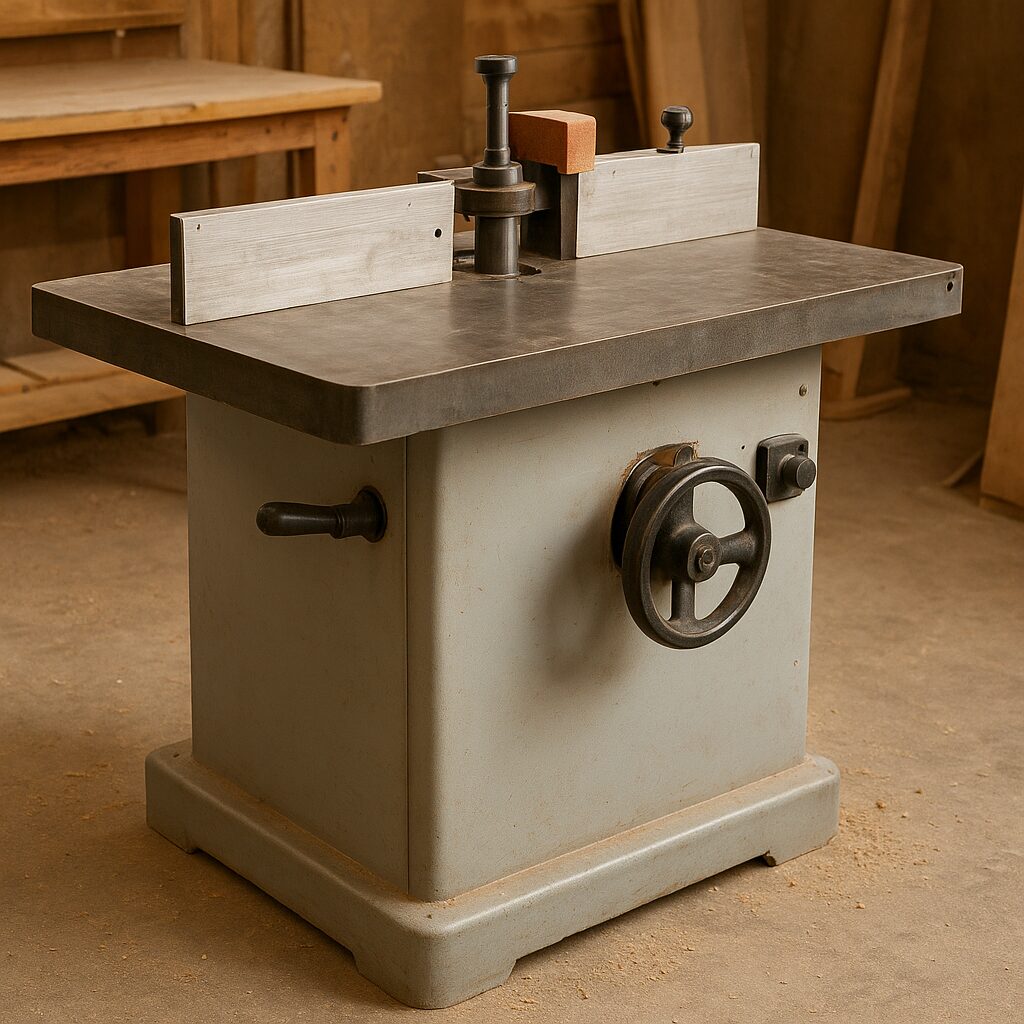

Budowa i zasada działania frezarki dolnowrzecionowej
Frezarka dolnowrzecionowa należy do grupy maszyn stacjonarnych, w których narzędzie skrawające – frez – jest zamocowane na pionowym wrzecionie umieszczonym pod stołem roboczym. W przeciwieństwie do frezarek górnowrzecionowych, tutaj element obrabiany przesuwa się po stole, a narzędzie pozostaje stałe względem korpusu maszyny.
Podstawowe elementy frezarki dolnowrzecionowej:
- Stół roboczy – masywna, równa powierzchnia, zwykle z żeliwa lub stali, na której przesuwany jest obrabiany materiał. Jego stabilność i płaskość mają kluczowe znaczenie dla precyzji obróbki.
- Wrzeciono – pionowa oś, na której mocuje się głowice, frezy trzpieniowe lub zestawy narzędzi. Wrzeciono może być stałe lub wymienne (tzw. wrzeciono wymienne, często w kilku średnicach).
- Silnik – napędza wrzeciono, zazwyczaj poprzez pasy klinowe lub bezpośrednio. Moc silnika i jego kultura pracy decydują o możliwości obróbki twardych gatunków drewna oraz płyt kompozytowych.
- Wymiana prędkości – realizowana przez przekładnie pasowe, przekładnie mechaniczne lub falownik (regulacja częstotliwości). Pozwala dopasować prędkość obrotową do narzędzia oraz rodzaju materiału.
- Ograniczniki i prowadnice – system listew, prowadnic i liniałów równoległych, które umożliwiają prowadzenie elementu w sposób powtarzalny i bezpieczny.
- Osłony i systemy bezpieczeństwa – osłona wrzeciona, dociski, wałki dociskowe, hamulec wrzeciona, blokady oraz włączniki awaryjne.
- Odciąg wiórów – króćce odciągowe, kanały i osłony podłączane do instalacji odciągu trocin, co znacząco wpływa na komfort i bezpieczeństwo pracy.
Zasada działania jest prosta: operator ustawia frezarkę (wysokość wrzeciona, wystawanie narzędzia, położenie prowadnicy, prędkość obrotową), a następnie przesuwa element drewniany wzdłuż prowadnicy i nad obracającym się frezem. Skrawanie odbywa się najczęściej przy posuwie ręcznym, choć przy rozbudowanych liniach mogą występować podajniki mechaniczne.
Zastosowanie frezarek dolnowrzecionowych w stolarstwie
Frezarki dolnowrzecionowe są niezwykle uniwersalne, dlatego spotyka się je zarówno w małych pracowniach stolarskich, jak i dużych fabrykach. Ich wszechstronność wynika z możliwości szybkiej zmiany narzędzi i konfiguracji.
Typowe operacje obróbcze
- Frezowanie krawędzi – zaokrąglanie, fazowanie, ukosowanie, profilowanie krawędzi elementów meblowych, blatów, stopni schodowych czy listew.
- Frezowanie profili – wykonywanie ozdobnych profili w listwach przypodłogowych, opaskach drzwiowych, gzymsach czy elementach ram obrazów.
- Wykonywanie połączeń – wycinanie czopów, gniazd, połączeń na pióro–wpust, na zakładkę, a także bardziej skomplikowanych profili łączących elementy drzwi, okien czy ram frontów.
- Obróbka seryjna – seryjne profilowanie listew, desek podłogowych, frontów meblowych, elementów konstrukcyjnych i ozdobnych.
- Wykonywanie wręgów i rowków – w elementach ramowych, futrynach, drzwiach, oknach, w produkcji ramek, frontów, paneli.
Gdzie najczęściej pracuje się na frezarce dolnowrzecionowej
- Warsztaty stolarskie – małe i średnie zakłady wykonujące na zamówienie meble, schody, drzwi, okna, zabudowy wnętrz oraz elementy wyposażenia wnętrz.
- Zakłady produkcji mebli – zarówno firmy produkujące meble skrzyniowe, jak i tapicerowane, często wykorzystują frezarki do wykonywania ram, listew, elementów ozdobnych.
- Fabryki stolarki otworowej – produkcja okien, drzwi, ościeżnic i futryn, gdzie wymagana jest wysoka powtarzalność i jakość obróbki krawędzi.
- Zakłady parkieciarskie i podłogowe – profilowanie desek podłogowych, listew wykończeniowych, cokołów.
- Rzemieślnicze pracownie artystyczne – produkcja ram, elementów snycerskich, ozdobnych listew i indywidualnych detali meblarskich.
W wielu zakładach frezarka dolnowrzecionowa stanowi centralne stanowisko do kształtowania krawędzi i profili, wokół którego organizuje się całą logistykę prac – od przygotowania półfabrykatów po finalne szlifowanie i montaż.
Rodzaje frezarek dolnowrzecionowych i ich klasyfikacja
Choć ogólna zasada działania jest podobna, producenci oferują różne odmiany frezarek dolnowrzecionowych, dopasowane do skali produkcji, rodzaju prac oraz budżetu przedsiębiorstwa.
Frezarki standardowe (klasyczne)
To najczęściej spotykany typ w warsztatach. Posiadają stół roboczy, jedno wrzeciono pionowe, mechaniczny lub elektroniczny system regulacji prędkości oraz podstawowe osprzęty bezpieczeństwa. Zwykle oferują:
- moc silnika w przedziale 2,2–5,5 kW,
- średnicę wrzeciona 30 lub 40 mm (w Polsce bardzo popularna jest średnica 30 mm),
- wysokość wrzeciona w zakresie 100–140 mm,
- kilka stałych prędkości obrotowych (np. 3000, 4500, 6000, 9000 obr./min).
Sprawdzają się w większości zastosowań stolarskich, od obróbki listew po produkcję ram i frontów.
Frezarki z pochylanym wrzecionem
Bardziej zaawansowane modele wyposażone są w wrzeciono uchylne, które można przechylać (np. od -5° do +45°). Pozwala to wykonywać bardziej skomplikowane profile i połączenia, w tym:
- ukośne krawędzie,
- profilowanie pod kątem,
- frezowanie elementów skośnych bez konieczności specjalnych przyrządów.
Frezarki uchylne są chętnie wybierane w zakładach produkujących drzwi, schody, okna oraz meble o bardziej złożonej geometrii.
Frezarki z wózkiem i stołem przesuwnym
Część frezarek dolnowrzecionowych wyposażona jest w wózek poprzeczny lub wózek formatowy podobny do tego, który spotyka się w pilarkach formatowych. Taki wózek pozwala:
- bezpiecznie prowadzić małe lub krótkie elementy,
- frezować czopy i połączenia końcowe,
- zwiększyć precyzję przy pracy z detalami ramowymi.
Modele z wózkiem są bardziej uniwersalne i bezpieczne, szczególnie przy pracach wymagających prowadzenia materiału prostopadle do prowadnicy.
Frezarki CNC i centra obróbcze z funkcją frezowania dolnego
W większych zakładach pojawiają się frezarki sterowane numerycznie, w których moduł frezarki dolnowrzecionowej jest częścią bardziej rozbudowanego centrum obróbczego. Umożliwia to wykonywanie skomplikowanych operacji seryjnych z minimalną ingerencją operatora.
Takie rozwiązania są jednak znacznie droższe i wykraczają poza typowo warsztatowy charakter klasycznej frezarki dolnowrzecionowej.
Zalety frezarek dolnowrzecionowych
Wprowadzenie frezarki dolnowrzecionowej do zakładu stolarskiego wnosi szereg konkretnych korzyści technologicznych i ekonomicznych.
- Uniwersalność – możliwa jest obróbka szerokiego zakresu elementów: od drobnych listew po solidne komponenty konstrukcyjne. Wystarczy zmiana głowicy czy frezu, aby zmienić profil lub rodzaj operacji.
- Wysoka jakość powierzchni – przy prawidłowo dobranych parametrach obróbki i ostrych narzędziach uzyskuje się gładkie, czyste powierzchnie, często niewymagające intensywnego szlifowania.
- Precyzja i powtarzalność – solidna konstrukcja stołu, wrzeciona i prowadnic umożliwia zachowanie tej samej głębokości frezowania oraz identycznych profili na dużych seriach.
- Możliwość pracy z różnymi materiałami – nie tylko drewno lite, ale także płyty MDF, HDF, sklejka, płyty wiórowe i materiały drewnopochodne, a w niektórych przypadkach także tworzywa sztuczne.
- Dostępność narzędzi – rynek oferuje ogromny wybór głowic profilowych, frezów trzpieniowych, noży wymiennych, co pozwala dopasować maszynę do praktycznie każdego profilu.
- Trwałość maszyn – dobrze utrzymana frezarka dolnowrzecionowa może pracować przez dziesiątki lat, często przechodząc jedynie drobne modernizacje (np. wymianę osprzętu, montaż falownika, modernizację odciągu).
Wady i ograniczenia frezarek dolnowrzecionowych
Mimo licznych zalet, frezarki dolnowrzecionowe mają też swoje ograniczenia i wymagają odpowiedniej organizacji pracy.
- Wysokie wymagania bezpieczeństwa – odsłonięte narzędzie i ręczny posuw materiału zwiększają ryzyko urazów, jeśli operator nie przestrzega procedur i nie używa osłon oraz docisków.
- Brak mobilności – maszyna jest ciężka, przeznaczona do pracy w stałym miejscu, co ogranicza możliwości zastosowań w terenie.
- Hałas i zapylenie – praca na frezarce generuje wysoki poziom hałasu i duże ilości wiórów oraz pyłu, wymaga więc skutecznego odciągu i ochrony słuchu.
- Potrzeba doświadczenia operatora – ustawienie właściwej prędkości, odpowiednie prowadzenie materiału, dobór narzędzi i ustawienie prowadnic wymaga wiedzy oraz praktyki.
- Ograniczona elastyczność przy krótkich seriach – częste przestawianie maszyny i zmiany narzędzi mogą być czasochłonne, co ma znaczenie szczególnie przy wielu pojedynczych detalach.
Jak wybrać frezarkę dolnowrzecionową do warsztatu
Dobór odpowiedniego modelu zależy przede wszystkim od charakteru produkcji, dostępnego miejsca, budżetu oraz doświadczenia operatorów. Przed zakupem warto przeanalizować kilka kluczowych parametrów.
Moc silnika
Moc silnika wpływa na to, jakie materiały i przy jakich przekrojach można obrabiać bez przeciążenia maszyny.
- Do małych warsztatów i lekkich prac – wystarczy 2,2–3 kW. Taki zakres mocy pozwala na obróbkę listew, frontów i mniejszych elementów przy użyciu standardowych głowic.
- Do produkcji drzwi, schodów, okien – lepszym wyborem będą maszyny o mocy 4–5,5 kW, które poradzą sobie z głębszą obróbką i twardym drewnem (dąb, buk, jesion).
- Produkcja przemysłowa – moce powyżej 5,5 kW, często z zaawansowanym systemem chłodzenia silnika i bardziej rozbudowaną elektroniką sterującą.
Średnica i wysokość wrzeciona
Standardowa średnica wrzeciona to 30 lub 40 mm. Dla większości zakładów w Polsce wystarcza wrzeciono 30 mm, do którego łatwo dobrać głowice. Wyższe wrzeciono (np. 120–140 mm) pozwala stosować większe zestawy narzędzi oraz frezować wyższe profile.
Warto zwrócić uwagę na to, czy producent oferuje wymienne tuleje zaciskowe (np. 20, 25, 30 mm) oraz czy możliwe jest zastosowanie zarówno frezów trzpieniowych, jak i głowic tarczowych.
Zakres i sposób regulacji prędkości obrotowej
Im szerszy zakres prędkości, tym większa elastyczność w doborze narzędzi i materiałów. W praktyce przydają się prędkości w zakresie ok. 3000–10000 obr./min. Istotny jest również sposób regulacji:
- Przekładnia pasowa – zmiana prędkości wymaga przełożenia paska na inne koła pasowe, co zajmuje nieco czasu, ale jest rozwiązaniem prostym i trwałym.
- Przekładnia mechaniczna – łatwiejsza zmiana prędkości, czasem za pomocą dźwigni.
- Falownik (regulacja częstotliwości) – płynna regulacja w szerokim zakresie, wygoda i możliwość precyzyjnego dostosowania obrotów do narzędzia.
Wyposażenie stołu i prowadnic
Dobry stół powinien być sztywny, płaski i mieć możliwość łatwego montażu prowadnicy równoległej, ograniczników oraz wózka poprzecznego. Zwróć uwagę na:
- dokładność skali i podziałek,
- łatwość i powtarzalność ustawień,
- obecność rowków teowych do montażu przyrządów,
- jakość prowadnicy (prosta, bez luzów, z możliwością mikroustawień).
Systemy bezpieczeństwa
Bezpieczeństwo jest kluczowym kryterium wyboru frezarki. Warto wybierać modele wyposażone w:
- osłonę wrzeciona z możliwością regulacji,
- dociski górne i boczne do prowadzenia elementu,
- hamulec wrzeciona (skraca czas zatrzymania narzędzia po wyłączeniu),
- włącznik awaryjny typu grzybek, widoczny z pozycji operatora,
- blokady uniemożliwiające przypadkowe włączenie maszyny.
Odciąg wiórów i ergonomia
Efektywny odciąg poprawia jakość pracy, zdrowie operatora i stan samej maszyny. Zwróć uwagę na:
- średnicę króćców odciągowych (dopasowaną do instalacji w warsztacie),
- rozmieszczenie punktów odciągu (nad i pod stołem),
- możliwość łatwego czyszczenia przestrzeni roboczej.
Ergonomia obejmuje także wysokość stołu, dostęp do elementów regulacyjnych, widoczność obszaru obróbki i sposób prowadzenia przewodów.
Przegląd popularnych modeli i marek frezarek dolnowrzecionowych
Na rynku dostępnych jest wielu producentów, zarówno międzynarodowych, jak i lokalnych. Poniżej krótki przegląd głównych grup maszyn – od klasy ekonomicznej po profesjonalną.
Maszyny ekonomiczne – dla małych warsztatów i hobbystów
W tej grupie znajdują się podstawowe frezarki dolnowrzecionowe, często oferowane przez marki o szerokim profilu, które produkują także inne maszyny stolarskie. Przykładowe cechy:
- moc 2–3 kW,
- standardowe wrzeciono 30 mm,
- kilka prędkości obrotowych,
- prostota obsługi, niewielka liczba funkcji dodatkowych.
Takie maszyny sprawdzą się w warsztatach wykonujących głównie proste profilowanie krawędzi i sporadyczne prace bardziej wymagające. Ich zaletą jest korzystna cena i stosunkowo niewielkie wymagania co do zasilania (często 230/400 V, w zależności od modelu).
Maszyny półprofesjonalne – dla rozwijających się warsztatów
Kategoria przejściowa między maszynami podstawowymi a w pełni profesjonalnymi. Charakteryzują je:
- moc 3–4 kW,
- często wózek poprzeczny,
- lepszej jakości prowadnice i osprzęt,
- większy zakres regulacji wrzeciona (wysokość, ewentualny niewielki zakres pochylenia).
Modele półprofesjonalne są dobrym wyborem dla stolarzy, którzy wykonują już zlecenia komercyjne, lecz nie potrzebują jeszcze bardzo zaawansowanego parku maszynowego. Pozwalają znacząco zwiększyć wydajność i jakość obróbki w stosunku do rozwiązań ekonomicznych.
Maszyny profesjonalne – dla zakładów produkcyjnych
Profesjonalne frezarki dolnowrzecionowe przeznaczone są do intensywnej eksploatacji, często w systemie wielozmianowym. Ich typowe cechy to:
- wysoka sztywność konstrukcji – masywny korpus, żeliwny stół, precyzyjne łożyskowanie wrzeciona,
- moc silnika 4–7,5 kW (a nawet więcej),
- wrzeciono uchylne (np. -5° do +45°),
- bogate wyposażenie stołu (wózki formatowe, przedłużenia stołu, systemy docisków),
- zaawansowana regulacja prędkości obrotowej (często z falownikiem),
- rozbudowane systemy bezpieczeństwa i odciągu.
W tej grupie znajdziemy także maszyny specjalistyczne do produkcji drzwi, okien czy belek konstrukcyjnych, dostosowane do konkretnych zastosowań.
Jakie modele są uznawane za najlepsze i według jakich kryteriów
Określenie „najlepszy model” jest zawsze względne, ponieważ zależy od potrzeb użytkownika, jednak można wyróżnić kilka kluczowych kryteriów, według których ocenia się frezarki dolnowrzecionowe:
- Precyzja wykonania – jakość łożysk, dokładność wykonania stołu, brak luzów w prowadnicach, stabilność wrzeciona. Profesjonalne maszyny zachowują tę precyzję nawet po wielu latach intensywnego użytkowania.
- Niezawodność – dobra frezarka nie wymaga częstych napraw, nie przegrzewa się i zachowuje parametry przy ciągłej pracy.
- Bezpieczeństwo – nowoczesne systemy osłon, sprawny hamulec, dobry układ sterowania i ergonomiczna obsługa.
- Dostępność części zamiennych – możliwość szybkiego serwisu, łatwość zakupu części eksploatacyjnych, np. łożysk, pasków, elementów osłon.
- Wszechstronność – opcje rozbudowy (wózki, przedłużenia, dodatkowe wrzeciona), szeroki wybór kompatybilnych narzędzi.
Modele z wyższej półki cenowej zazwyczaj oferują wszystkie powyższe cechy, ale dla wielu warsztatów wystarczą solidne maszyny ze średniej półki, jeśli są dobrze dobrane do skali produkcji i rodzaju prac.
Praktyczne porady eksploatacyjne i BHP przy frezarce dolnowrzecionowej
Bezpieczny sposób pracy
Praca przy frezarce dolnowrzecionowej wymaga konsekwentnego przestrzegania zasad bezpieczeństwa:
- zawsze używaj osłon wrzeciona oraz docisków – nigdy nie prowadź materiału zbyt blisko narzędzia bez odpowiedniego zabezpieczenia,
- nie ustawiaj narzędzia ani prowadnic przy włączonym zasilaniu – wszystkie regulacje wykonuj przy zatrzymanym wrzecionie i odłączonym zasilaniu,
- stosuj odpowiednią odzież roboczą – bez luźnych rękawów, rękawic, które mogłyby zostać wciągnięte przez obracające się narzędzie,
- chroń słuch i drogi oddechowe – przy dłuższej pracy wskazane są ochronniki słuchu oraz maseczka przeciwpyłowa,
- pamiętaj o prawidłowym kierunku posuwu – materiał powinien być prowadzony przeciwnie do kierunku obrotu narzędzia.
Dobór narzędzi i parametrów obróbki
Aby osiągnąć dobrą jakość powierzchni i nie przeciążać maszyny, należy:
- dobierać narzędzie do rodzaju materiału – inne frezy do drewna litego, inne do płyt MDF czy wiórowych,
- dostosować prędkość obrotową – większe średnice narzędzi wymagają niższej prędkości obrotowej, aby utrzymać właściwą prędkość skrawania,
- nie usuwać zbyt dużej ilości materiału w jednym przejściu – lepiej wykonać dwa lub trzy płytsze przejścia, niż jedno bardzo głębokie.
Konserwacja i serwis
Regularna konserwacja wydłuża żywotność maszyny i poprawia bezpieczeństwo:
- czyść stół i przestrzeń wokół wrzeciona z wiórów i pyłu po każdej zmianie,
- kontroluj stan pasków klinowych, łożysk i osłon – uszkodzone elementy wymieniaj niezwłocznie,
- smaruj prowadnice, wózki i ruchome elementy zgodnie z zaleceniami producenta,
- regularnie sprawdzaj poprawność działania włącznika awaryjnego i hamulca wrzeciona.
Alternatywy i uzupełnienie dla frezarek dolnowrzecionowych
Choć frezarka dolnowrzecionowa jest maszyną bardzo wszechstronną, w praktyce często pracuje w zestawie z innymi urządzeniami, a czasem bywa zastępowana w określonych zastosowaniach.
- Frezarka górnowrzecionowa (ręczna) – lepsza do prac montażowych, na budowie, przy dużych elementach, których trudno jest przenieść na stół maszyny. Nie dorówna jednak precyzją i stabilnością frezarce stacjonarnej.
- Centra CNC – przejmują część zadań frezarki dolnowrzecionowej w większych zakładach, szczególnie tam, gdzie wymagana jest duża seria powtarzalnych elementów o skomplikowanych kształtach.
- Strugarki i wyrówniarki – odpowiadają za podstawowe przygotowanie powierzchni i wymiaru, po czym elementy trafiają na frezarkę dolnowrzecionową w celu profilowania krawędzi lub wykonywania połączeń.
W praktyce najlepiej sprawdza się komplementarny park maszynowy, w którym frezarka dolnowrzecionowa jest jednym z kluczowych stanowisk obróbczych, współpracującym z piłami, strugarkami, szlifierkami i ewentualnie maszynami CNC.
Dlaczego frezarka dolnowrzecionowa pozostaje ważna mimo rozwoju CNC
Rozwój technologii CNC i automatyzacji mógłby sugerować, że klasyczne maszyny stacjonarne staną się mniej istotne. W praktyce jednak frezarka dolnowrzecionowa utrzymuje swoją pozycję z kilku powodów:
- stosunkowo niski koszt w porównaniu z centrami obróbczymi,
- szybkie przezbrojenia przy pojedynczych elementach lub krótkich seriach,
- możliwość ręcznego „wyczucia” materiału przez doświadczonego stolarza,
- prostsza obsługa i niższe wymagania szkoleniowe w porównaniu z programowaniem CNC.
Dla wielu rzemieślników frezarka dolnowrzecionowa jest narzędziem, które łączy precyzję maszynową z możliwością twórczej, indywidualnej pracy z drewnem, co pozostaje szczególnie ważne w produkcji na zamówienie i projektach unikatowych.
