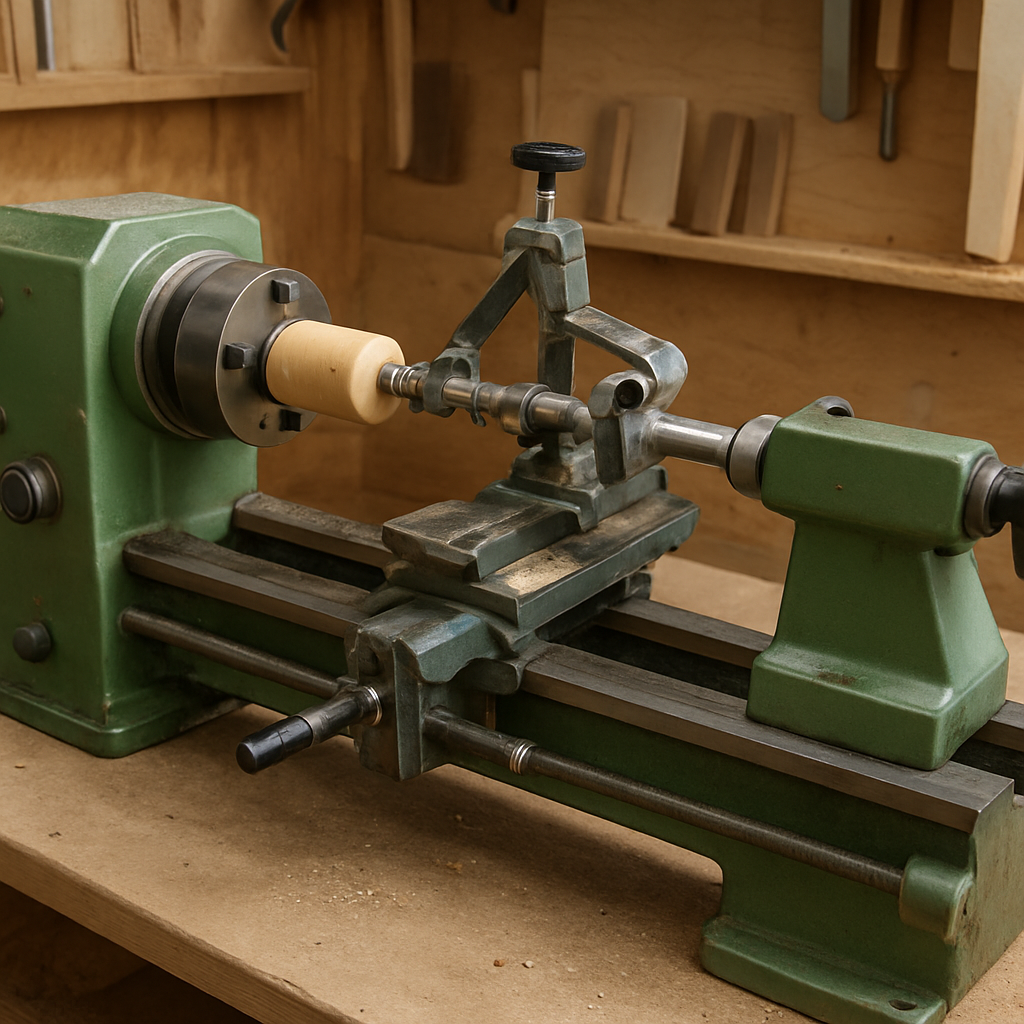

Tokarka kopiująca to specjalistyczna maszyna stolarska, która umożliwia szybkie i powtarzalne wytwarzanie kształtów z drewna na podstawie wcześniej przygotowanego wzoru. Jest niezastąpiona w produkcji seryjnej elementów toczonych, takich jak nogi mebli, tralki schodowe, kolumny dekoracyjne czy różnego rodzaju uchwyty. Dzięki zastosowaniu mechanicznego lub elektronicznego systemu kopiowania tokarka potrafi wiernie odwzorować profil wzorcowego elementu, co znacząco skraca czas pracy i minimalizuje ryzyko błędów. Dla zakładów stolarskich i małych manufaktur specjalizujących się w elementach toczonych tokarki kopiujące są jednym z najważniejszych narzędzi produkcyjnych, łącząc w sobie prostotę klasycznego toczenia z precyzją automatyzacji.
Budowa i zasada działania tokarki kopiującej
Tokarka kopiująca powstała jako rozwinięcie tradycyjnej tokarki do drewna, ale została wyposażona w mechanizm śledzący wzór – szablon lub gotowy detal. Zrozumienie budowy i sposobu działania pozwala lepiej dobrać konkretny model do zaplanowanych zastosowań oraz uniknąć problemów eksploatacyjnych.
Główne elementy konstrukcyjne
Typowa tokarka kopiująca do drewna składa się z kilku kluczowych podzespołów:
- Łoże – sztywna podstawa maszyny, po której przesuwa się suport z narzędziem oraz wózek kopiujący. Od sztywności i masy łoża zależy stabilność pracy oraz poziom drgań, a w konsekwencji jakość powierzchni obrabianej.
- Wrzeciono – element napędzany silnikiem, w którym mocuje się obrabiany przedmiot (na przykład za pomocą kłów, uchwytu czy tarczy). Odpowiada za ruch obrotowy materiału.
- Konik – przesuwany po łożu korpus, który podpiera drugi koniec obrabianego przedmiotu. W przypadku długich elementów jest kluczowy dla zachowania osiowości i redukcji ugięć.
- Suport z uchwytem narzędzia – zespół, który porusza się wzdłuż osi toczenia i poprzecznie, utrzymując dłuto, nóż tokarski lub głowicę skrawającą w odpowiedniej pozycji.
- Mechanizm kopiujący – serce tokarki kopiującej. Może przyjmować formę rolki śledzącej, czujnika dotykowego lub elektronicznego skanera, który odwzorowuje profil wzorca na obrabianym detalu.
- Silnik i układ napędowy – zapewniają obrót przedmiotu oraz, w przypadku bardziej zaawansowanych modeli, przesuw automatyczny suportu i wózka kopiującego.
- Osłony i system odpylania – przy toczeniu powstaje duża ilość wiórów i pyłu drzewnego, dlatego nowoczesne tokarki często mają przyłącza do odciągu trocin oraz osłony zwiększające bezpieczeństwo pracy.
Zasada kopiowania wzoru
Proces kopiowania na takiej tokarce polega na jednoczesnym ruchu wzdłużnym narzędzia oraz elementu wykrywającego kształt wzorca. W praktyce wygląda to tak, że z jednej strony łoża mocujemy wzorcową część – na przykład nogę krzesła o pożądanym profilu – a po drugiej stronie surowy, cylindryczny klocek drewna o odpowiedniej długości i średnicy. Podczas pracy:
- Rolka kopiująca lub czujnik przesuwa się po powierzchni wzorca.
- Wraz z jego ruchem sterowany jest przesuw narzędzia skrawającego po obrabianym klocku drewna.
- Odwzorowując ruch „odczytywania” wzorca, narzędzie odcina nadmiar materiału, tworząc identyczny profil na nowym detalu.
W bardziej zaawansowanych modelach proces kopiowania może być realizowany poprzez systemy hydrauliczne lub elektroniczne. W tokarkach sterowanych numerycznie (CNC) rolę wzorca przejmuje program, w którym zapisana jest geometria detalu. Użytkownik nie potrzebuje wówczas fizycznego szablonu, wystarczy projekt w postaci pliku.
Rodzaje tokarek kopiujących
Na rynku można spotkać kilka głównych typów tokarek kopiujących do drewna, różniących się stopniem automatyzacji, precyzją i zakresem zastosowań:
- Tokarki kopiujące mechaniczne – wyposażone w prosty układ „rolka – wzorzec – nóż”. To najbardziej klasyczne i często najtańsze rozwiązania, popularne w mniejszych warsztatach. Nadają się do seryjnego wykonywania stosunkowo prostych kształtów.
- Tokarki kopiujące hydrauliczne – system kopiowania jest wspomagany hydrauliką, co pozwala na bardziej płynny ruch i jeszcze lepsze odwzorowanie kształtu. Stosowane raczej w modelach przemysłowych.
- Tokarki kopiujące CNC – najbardziej zaawansowane, w których funkcję kopiowania realizuje układ sterowania numerycznego. Profil detalu jest definiowany cyfrowo, możliwe jest programowanie wielu przejść, wykonywanie złożonych krzywizn i precyzyjnych detali.
- Tokarki wielowrzecionowe – maszyny o kilku osiach roboczych, pozwalające na jednoczesne toczenie kilku identycznych elementów. W środowisku produkcyjnym znacząco zwiększają wydajność.
Dobór rodzaju tokarki zależy w dużej mierze od wielkości produkcji, stopnia złożoności elementów oraz dostępnego budżetu inwestycyjnego.
Zastosowanie tokarek kopiujących w stolarstwie i przemyśle drzewnym
Tokarka kopiująca kojarzy się przede wszystkim z produkcją nóg meblowych i tralek, ale wachlarz jej zastosowań jest znacznie szerszy. W praktyce maszyna ta znajduje zastosowanie zarówno w małych pracowniach rzemieślniczych, jak i w zautomatyzowanych liniach produkcyjnych dużych zakładów meblarskich.
Elementy meblowe
Najbardziej klasycznym obszarem zastosowań są wszelkiego rodzaju elementy toczone do mebli:
- nogi stołów, krzeseł, foteli i ław
- nóżki komód, szafek, toaletek
- kolumny i półkolumny ozdobne w meblach stylizowanych
- górne i dolne zakończenia słupków łóżek
Producenci mebli często korzystają z serii kilku lub kilkunastu wzorów, które następnie powtarzane są setkami czy tysiącami sztuk. Tokarka kopiująca umożliwia utrzymanie identycznego profilu na wszystkich elementach, co jest kluczowe dla zachowania spójności wizualnej całej kolekcji.
Balustrady, schody i elementy konstrukcyjne
Drugim bardzo istotnym obszarem zastosowania są konstrukcje schodów, balkonów i tarasów, gdzie wykorzystuje się tralki i słupki toczone:
- tralki schodowe o zróżnicowanych profilach
- słupy balustradowe i poręcze z elementami toczonymi
- zdobienia słupów konstrukcyjnych w domach drewnianych
W branży stolarki budowlanej liczy się nie tylko estetyka, lecz także powtarzalność wymiarowa, ułatwiająca montaż na budowie i ograniczająca konieczność dopasowywania detali na miejscu.
Wyroby rzemieślnicze i dekoracyjne
Mniejsze pracownie oraz zakłady rzemieślnicze wykorzystują tokarki kopiujące również do produkcji dekoracji i drobnych akcesoriów:
- świeczniki, kandelabry, lampy stojące z toczonym trzonem
- uchwyty i gałki meblowe
- kule, stożki i ozdobne zakończenia drążków karniszowych
- elementy instrumentów muzycznych, na przykład części korpusów bębnów czy instrumentów ludowych
W tego typu zastosowaniach tokarka kopiująca pełni często funkcję uzupełniającą wobec klasycznej tokarki. Stolarz może najpierw opracować prototyp ręcznie, a następnie – po uzyskaniu satysfakcjonującego efektu – przejść do produkcji seryjnej na maszynie kopiującej.
Produkcja seryjna i przemysłowa
W dużych zakładach meblarskich tokarki kopiujące często są włączone w zautomatyzowane linie produkcyjne. Mogą być połączone z podajnikami, systemami sortującymi oraz automatycznym szlifowaniem. W takim środowisku:
- materiał jest podawany z magazynu surowców w postaci przygotowanych kłód czy kantówek
- tokarka realizuje obróbkę podstawową – toczenie na gotowo lub z naddatkiem
- po obróbce elementy trafiają na stanowisko szlifowania, wiercenia lub frezowania dodatkowych detali
W przypadku tokarek kopiujących CNC cały proces może być dodatkowo dokumentowany i monitorowany, co pozwala na szybkie wprowadzanie zmian w parametrach produkcyjnych bez przerywania pracy linii.
Współpraca z innymi maszynami stolarskimi
Tokarka kopiująca rzadko pracuje jako jedyna maszyna w warsztacie. Zwykle współpracuje z innymi urządzeniami:
- piłami formatowymi i wielopiłami – do przygotowania surowych klocków o odpowiedniej długości
- strugarkami czterostronnymi – do wstępnego nadania przekroju oraz wyrównania powierzchni
- szlifierkami taśmowymi i bębnowymi – do wykończenia powierzchni po toczeniu
- frezarkami górnowrzecionowymi – w celu dodania detali frezowanych po toczeniu (na przykład wcięć, wpustów czy gniazd)
W dobrze zorganizowanym warsztacie przepływ materiału pomiędzy tymi maszynami jest zaplanowany tak, by minimalizować czas transportu i magazynowania półfabrykatów.
Zalety, wady i praktyczne aspekty użytkowania tokarek kopiujących
Przed zakupem tokarki kopiującej warto przeanalizować zarówno mocne strony tej technologii, jak i potencjalne ograniczenia. Pozwoli to świadomie dobrać maszynę i uniknąć sytuacji, w której możliwości tokarki nie odpowiadają potrzebom zakładu.
Najważniejsze zalety tokarek kopiujących
- Powtarzalność – największy atut tokarki kopiującej. Maszyna gwarantuje niemal identyczne wymiary i kształty każdego detalu w serii, co jest trudne do osiągnięcia przy toczeniu ręcznym.
- Wysoka wydajność – czas wykonania jednego elementu jest znacznie krótszy niż w przypadku pracy wyłącznie ręcznej, zwłaszcza przy wykorzystaniu modeli wielowrzecionowych.
- Ograniczenie wymagań co do umiejętności operatora – choć obsługa tokarki wymaga doświadczenia i znajomości zasad bezpieczeństwa, poziom manualnych zdolności tokarza może być niższy niż przy pełnym toczeniu ręcznym.
- Stabilna jakość – przy odpowiednim ustawieniu maszyn i doborze narzędzi jakość powierzchni oraz dokładność wymiarowa pozostają na stałym poziomie przez długie serie produkcyjne.
- Możliwość szybkiego odtwarzania wzorów – mając dobry szablon lub cyfrowy model, można w krótkim czasie wznowić produkcję elementów, nawet po kilku latach.
Dla zakładów wykonujących powtarzalne detale o umiarkowanie skomplikowanych kształtach tokarka kopiująca jest często inwestycją, która szybko się zwraca dzięki zwiększeniu wydajności.
Wady i ograniczenia technologii kopiowania
- Ograniczona elastyczność przy częstych zmianach wzorów – mechaniczne tokarki kopiujące wymagają przygotowania fizycznych wzorców lub szablonów. Częsta zmiana modeli oznacza konieczność tworzenia nowych wzorów i żmudnego ustawiania maszyny.
- Konieczność precyzyjnego przygotowania wzorca – jakość gotowego detalu zależy bezpośrednio od jakości wzorca. Każda niedokładność w szablonie będzie powielana w setkach sztuk.
- Ograniczenia geometryczne – bardzo skomplikowane krzywizny, podcięcia czy przejścia mogą być trudne do wykonania na prostych tokarkach kopiujących, szczególnie tych obsługiwanych mechanicznie.
- Mniejszy udział „charakteru ręcznego” – dla niektórych odbiorców wyrobów unikatowych istotne są drobne różnice i ślady ręcznej pracy. Tokarka kopiująca dąży do maksymalnej powtarzalności, przez co wyroby mogą wydawać się mniej „rzemieślnicze”.
- Wyższy koszt inwestycji – modele o dużych możliwościach, zwłaszcza CNC, wymagają istotnego nakładu finansowego, który nie zawsze jest uzasadniony w małej skali produkcji.
Dobór parametrów pracy: prędkość, posuw, narzędzia
Aby w pełni wykorzystać możliwości tokarki kopiującej, kluczowe jest odpowiednie ustawienie parametrów skrawania oraz dobór narzędzi:
- Prędkość obrotowa – musi być dostosowana do średnicy obrabianego detalu oraz rodzaju drewna. Za wysoka prędkość może powodować przypalanie powierzchni i nadmierne drgania, za niska – pogorszenie jakości obróbki.
- Posuw – zbyt duży posuw powoduje chropowatą powierzchnię i ryzyko wyrwania włókien, zbyt mały wydłuża czas obróbki, choć może podnieść jakość wykończenia.
- Rodzaj narzędzia – w produkcji seryjnej często stosuje się specjalne noże profilowe oraz dłuta z węglików spiekanych, które zapewniają dłuższą trwałość ostrza.
- Ostrzenie i konserwacja narzędzi – tępe narzędzia generują nadmierne ciepło, ślady na powierzchni i mogą prowadzić do nadmiernego obciążania mechanizmów kopiujących.
W praktyce dobór parametrów wymaga połączenia danych katalogowych producenta maszyny z doświadczeniem operatora. Każdy gatunek drewna – sosna, dąb, buk czy egzotyczne twarde gatunki – zachowuje się przy toczeniu nieco inaczej.
Bezpieczeństwo pracy i ergonomia stanowiska
Tokarka kopiująca, mimo że ułatwia i częściowo automatyzuje proces toczenia, pozostaje maszyną o stosunkowo wysokim poziomie ryzyka. Należy zadbać o:
- prawidłowe mocowanie detalu – źle zamocowany element może zostać wyrwany z uchwytu i stanowić zagrożenie dla operatora
- stosowanie osłon – szczególnie przy toczeniu dużych średnic i długich elementów
- dobór odzieży roboczej – unikanie luźnych części garderoby czy biżuterii, które mogłyby zostać wciągnięte przez obracający się element
- ochronę dróg oddechowych i słuchu – pył drzewny oraz hałas maszynowy mogą być szkodliwe przy długotrwałej ekspozycji
Istotna jest również ergonomia: odpowiednia wysokość łoża, dostęp do pulpitu sterowniczego oraz dobre oświetlenie stanowiska, szczególnie w strefie kopiowania i ostrza narzędzia.
Przegląd typów i modeli tokarek kopiujących – jaką wybrać?
Rynek tokarek kopiujących jest zróżnicowany, obejmując zarówno proste, warsztatowe konstrukcje dla małych firm, jak i zaawansowane urządzenia przemysłowe. Wybór konkretnego modelu warto poprzedzić analizą potrzeb produkcyjnych, budżetu oraz możliwości technicznych warsztatu.
Tokarki kopiujące dla małych warsztatów i pracowni
W niewielkich zakładach stolarskich priorytetem jest zwykle uniwersalność oraz rozsądny koszt zakupu. W tej grupie dominują:
- Tokarki kopiujące mechaniczne z ręcznym posuwem – często bazujące na klasycznej tokarce, wyposażone dodatkowo w prosty układ kopiujący. Dobra opcja dla stolarzy, którzy sporadycznie wykonują serie kilku–kilkudziesięciu sztuk elementów.
- Modele z półautomatycznym posuwem – w których ruch narzędzia jest wprawdzie kopiowany z wzorca, ale posuw wzdłużny realizowany jest ręcznie lub z użyciem prostego napędu. Pozwala to skrócić czas pracy przy nadal umiarkowanym koszcie.
Przy wyborze tokarki dla małego warsztatu warto zwrócić uwagę na:
- długość toczenia (odległość między kłami) – zbyt krótka uniemożliwi produkcję dłuższych elementów, na przykład słupów balustradowych
- maksymalną średnicę toczenia nad łożem – kluczową, jeśli planujemy wykonywać masywniejsze nogi stołów czy kolumny
- łatwość regulacji i wymiany wzorców – im prostszy system mocowania szablonów, tym szybciej można przechodzić między różnymi projektami
Tokarki kopiujące do produkcji seryjnej i przemysłowej
Dla przedsiębiorstw nastawionych na produkcję seryjną kluczowe są wydajność i automatyzacja. W tej grupie znajdują się:
- Tokarki wielowrzecionowe – umożliwiają równoczesne toczenie kilku elementów. Choć są droższe i wymagają więcej miejsca, pozwalają wielokrotnie zwiększyć wydajność w porównaniu z pojedynczym wrzecionem.
- Tokarki kopiujące CNC – sterowane numerycznie maszyny, które nie wymagają fizycznych wzorców; kształt detalu jest programowalny. Tego typu urządzenia oferują bardzo wysoką powtarzalność i możliwość szybkiego przełączania się pomiędzy różnymi projektami.
- Maszyny zintegrowane w liniach produkcyjnych – wyposażone w automatyczne podajniki, układy sortujące, a niekiedy także w stacje szlifowania i wiercenia.
Przy wyborze tokarki dla produkcji seryjnej należy zwrócić uwagę na:
- moc silnika głównego – zbyt mała moc może spowalniać pracę przy twardych gatunkach drewna lub większych średnicach
- wydajność systemu kopiowania – czas na wykonanie jednego cyklu oraz dokładność odwzorowania profilu
- możliwość integracji z systemem odciągów, podajników oraz innymi maszynami w zakładzie
- dostępność serwisu i części zamiennych – szczególnie istotne w zakładach, gdzie przestój maszyny generuje realne straty finansowe
Tokarka kopiująca czy klasyczna tokarka do drewna?
Wielu stolarzy zastanawia się, czy zamiast tokarki kopiującej nie wystarczy solidna tokarka konwencjonalna. Odpowiedź zależy od charakteru działalności:
- Jeśli produkcja obejmuje głównie jednostkowe, unikatowe elementy – na przykład artystyczne nogi mebli, nietypowe zdobienia czy instrumenty – klasyczna tokarka może okazać się wystarczająca, dając większą swobodę twórczą przy mniejszym koszcie inwestycji.
- Jeżeli jednak istotna część pracy to powtarzalne serie tych samych detali – tokarka kopiująca szybko okaże się nieoceniona, redukując czas jednostkowy i ułatwiając utrzymanie identycznych kształtów.
W praktyce wiele zakładów decyduje się na posiadanie obu typów maszyn, wykorzystując każdą z nich tam, gdzie jej atuty są najbardziej widoczne: klasyczną tokarkę do prototypowania i prac jednostkowych, a kopiującą do produkcji seryjnej.
Na co zwrócić uwagę przy zakupie konkretnej maszyny?
Oprócz parametrów technicznych istotne są również kwestie użytkowe i ekonomiczne, które często decydują o tym, czy tokarka będzie w praktyce wygodna i opłacalna w eksploatacji:
- Jakość wykonania łoża i prowadnic – mają one ogromny wpływ na żywotność maszyny i precyzję kopiowania. Należy unikać bardzo lekkich, podatnych na drgania konstrukcji, szczególnie przy planowanej pracy z twardszym drewnem.
- System sterowania – w maszynach CNC liczy się intuicyjność interfejsu, łatwość wprowadzania programów i dostępność szkoleń dla operatorów.
- Możliwość rozbudowy – niektóre tokarki umożliwiają dołączenie dodatkowych akcesoriów, na przykład uchwytów do wiercenia w osi, specjalnych głowic szlifujących czy przystawek do frezowania.
- Zużycie energii – szczególnie w zakładach, gdzie pracuje wiele maszyn jednocześnie. Silniki o wysokiej mocy powinny mieć odpowiednio dobrane zabezpieczenia i instalację elektryczną.
- Wsparcie producenta – obejmujące dokumentację techniczną, dostęp do części, serwis gwarancyjny i pogwarancyjny, a przy zaawansowanych modelach także aktualizacje oprogramowania.
Tokarki kopiujące a rozwój technologiczny
Ostatnie lata przyniosły istotne zmiany w konstrukcji tokarek kopiujących, szczególnie tych przeznaczonych do pracy w przemyśle. Rozwój technologii CNC, systemów wizyjnych i oprogramowania CAD/CAM sprawił, że granica między klasyczną tokarką kopiującą a w pełni programowalnym centrum obróbczym coraz bardziej się zaciera.
Nowoczesne tokarki kopiujące mogą być wyposażone w:
- skanery 3D – pozwalające digitalizować kształt istniejących elementów i przenosić je bezpośrednio do programu sterującego
- automatyczne systemy korekcji błędów – monitorujące pozycję narzędzia i kompensujące drobne odchyłki wynikające z zużycia mechanicznego
- rozbudowane biblioteki wzorów – umożliwiające szybkie przełączanie się między różnymi modelami bez potrzeby wymiany fizycznych szablonów
Choć tego typu rozwiązania są kosztowne, w dużych zakładach ich zastosowanie przekłada się na znaczną redukcję kosztów pracy, czasu przezbrojenia maszyn oraz ilości odpadów materiałowych.
Ciekawostki i praktyczne wskazówki dla użytkowników
W codziennej praktyce pracy z tokarką kopiującą pojawia się wiele drobnych kwestii, które mogą znacząco wpływać na komfort i efektywność użytkowania:
- Dobór gatunku drewna – nie wszystkie drewna zachowują się tak samo przy toczeniu. Gatunki miękkie, jak sosna czy świerk, łatwo się skrawają, ale mogą być podatne na wyrwania włókien, szczególnie przy ostrych przejściach profilu. Gatunki twarde, jak buk czy dąb, wymagają większej mocy i ostrzejszych narzędzi, ale umożliwiają uzyskanie bardzo gładkiej powierzchni.
- Sezonowanie i wilgotność – drewno o zbyt wysokiej wilgotności może po toczeniu ulec paczeniu i pękaniu. Dla produkcji seryjnej istotne jest korzystanie z materiału o możliwie stałym poziomie wilgotności.
- Ustawianie wzorców – warto poświęcić czas na precyzyjne ustalenie położenia wzorcowego elementu i narzędzia. Błędy na etapie ustawiania będą powielane na wszystkich detalach.
- Próbne przejścia – przy ustawianiu nowego wzoru sensowne jest wykonanie kilku przejść próbnych na tańszym materiale lub z naddatkiem, aby zweryfikować poprawność ustawień.
- Konserwacja i czyszczenie – systematyczne usuwanie wiórów z prowadnic, sprawdzanie stanu smarowania i elementów napędowych znacząco wydłuża żywotność maszyny i zmniejsza ryzyko awarii.
Doświadczeni operatorzy często tworzą własne, dopracowane szablony oraz dokumentację ustawień dla poszczególnych detali, co pozwala w przyszłości szybko odtwarzać warunki produkcji bez długotrwałego strojenia maszyny.
Rola tokarki kopiującej w nowoczesnym zakładzie stolarskim
Współczesny zakład stolarski, niezależnie od skali działalności, coraz częściej łączy tradycyjne rzemiosło z nowoczesnymi technologiami. Tokarka kopiująca doskonale wpisuje się w ten trend, będąc pomostem pomiędzy ręcznym toczeniem a pełną automatyzacją CNC. Pozwala zachować charakterystyczną estetykę elementów toczonych z drewna, przy jednoczesnym zwiększeniu wydajności i powtarzalności produkcji.
Dla małych pracowni tokarka kopiująca bywa narzędziem, które otwiera drogę do pozyskiwania większych zleceń – na przykład od producentów mebli czy firm budowlanych zamawiających całe serie tralek lub nóg meblowych. W większych zakładach odgrywa rolę ogniwa w złożonym ciągu technologicznym, pomagając optymalizować procesy i ograniczać koszty jednostkowe.
Świadomy wybór odpowiedniego typu tokarki, połączony z dbałością o właściwe parametry obróbki, jakość wzorców i regularną konserwację, sprawia, że ta z pozoru prosta maszyna staje się jednym z najważniejszych narzędzi w arsenale profesjonalnego stolarza. Dzięki temu możliwe jest łączenie bogatej tradycji obróbki drewna z wymaganiami współczesnego rynku, który oczekuje jednocześnie wysokiej jakości, estetyki i przystępnej ceny gotowych wyrobów.
