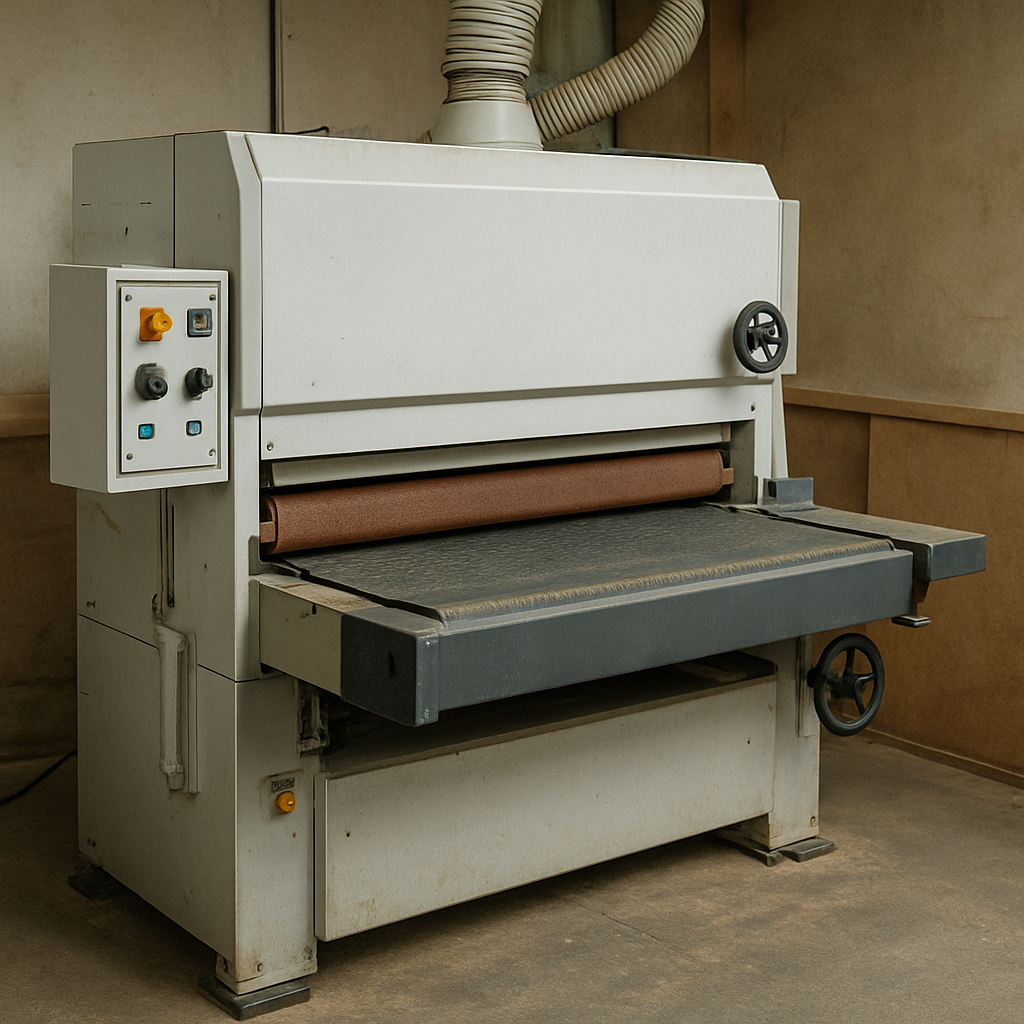

Szlifierka kalibracyjna to jedna z najważniejszych maszyn w profesjonalnym warsztacie stolarskim, pozwalająca precyzyjnie wyrównywać grubość oraz uzyskiwać idealnie gładką powierzchnię elementów z drewna litego, forniru czy płyt drewnopochodnych. W przeciwieństwie do prostych szlifierek taśmowych urządzenia kalibracyjne zapewniają stabilną, powtarzalną obróbkę na dużej powierzchni roboczej, co ma kluczowe znaczenie przy produkcji mebli, drzwi, frontów kuchennych, elementów wyposażenia wnętrz czy schodów. Zrozumienie zasady działania, rodzajów i parametrów tych maszyn pozwala uniknąć kosztownych błędów zakupowych, lepiej dobrać model do skali produkcji oraz uzyskać wyższą jakość wyrobów przy krótszym czasie obróbki.
Budowa i zasada działania szlifierki kalibracyjnej
Szlifierka kalibracyjna jest najczęściej maszyną stacjonarną, przelotową – obrabiany element przesuwa się po taśmie transportowej i przechodzi pod zespołami szlifującymi. Typowa konstrukcja obejmuje:
- stół roboczy z mechaniczną lub gumową taśmą posuwu,
- głowice szlifujące (walec, segmentowy wałek, agregat kombinowany),
- system regulacji grubości (podnoszenie/opuszczanie stołu lub głowicy),
- układ docisku elementu (rolki, listwy dociskowe, poduszki powietrzne),
- system odciągu wiórów i pyłów,
- panel sterujący parametrami obróbki.
Podstawą działania jest kalibracja, czyli zdzieranie nadmiaru materiału z całej powierzchni, aby uzyskać stałą, powtarzalną grubość na całym detalu. Robi się to za pomocą walca szlifierskiego uzbrojonego w taśmę ścierną o odpowiedniej granulacji. Dalszym etapem może być szlif wykańczający z użyciem bardziej elastycznego agregatu, np. kombinowanego walca z poduszką lub samej stopy szlifującej.
Materiał kładzie się na pasie transportowym przy wejściu maszyny. Taśma wciąga element pod głowice szlifujące. Operator ustawia pożądaną grubość końcową (np. formatka płyty 18 mm ma zostać skalibrowana do 16,8 mm) i dobiera parametry: prędkość posuwu, wysokość stołu, rodzaj i gradację taśmy. Prędkość posuwu oraz nacisk agregatów wpływają na intensywność zbioru i jakość powierzchni – zbyt agresywne ustawienia zwiększą wydajność, ale pogorszą gładkość oraz mogą powodować przegrzewanie czy zwęglenia na krawędziach.
Szlifierki kalibracyjne mogą mieć jedną lub kilka głowic pracujących w jednym przejściu. W maszynach wieloagregatowych pierwsza głowica odpowiada zwykle za intensywną kalibrację, kolejne za szlif pośredni i wykańczający. W dużych zakładach dodaje się także specjalistyczne agregaty, np. poprzeczne, szczotkujące czy strukturyzujące powierzchnię.
Zastosowanie szlifierek kalibracyjnych w stolarstwie
Szlifierka kalibracyjna jest wykorzystywana wszędzie tam, gdzie wymagana jest powtarzalna grubość i wysoka jakość powierzchni na płaskich elementach drewnianych i drewnopochodnych. Do typowych obszarów zastosowań należą:
- produkcja mebli z płyty MDF, wiórowej, sklejki i drewna litego,
- kalibracja frontów meblowych przed frezowaniem lub lakierowaniem,
- obróbka elementów blatów, stopni schodów, parapetów,
- szlifowanie płyt fornirowanych w celu wyrównania forniru i kleju,
- przygotowanie powierzchni pod lakier wysokopołyskowy lub fornirowanie,
- produkcja drzwi wewnętrznych i zewnętrznych (płyciny, ramy, płyty warstwowe),
- kalibracja elementów klejonych warstwowo (np. płyty z klejonki sosnowej, dębowej),
- szlifowanie elementów dla producentów podłóg i parkietów.
W zakładach nastawionych na lakierowanie na wysoki połysk lub produkcję elementów o bardzo wysokich wymaganiach estetycznych szlifierka kalibracyjna jest jednym z kluczowych urządzeń w ciągu technologicznym. Umożliwia wyrównanie drobnych różnic grubości płyt, falowania forniru, a także usuwanie pozostałości po kleju czy lekkich nierównościach po prasowaniu.
Maszyna sprawdza się również w mniejszych warsztatach, choć tam wybiera się zazwyczaj modele o mniejszej szerokości roboczej i prostszej konfiguracji. Stosuje się je do:
- obróbki elementów frontów kuchennych z MDF,
- wyrównywania klejonki na blaty i stopnie,
- szlifowania płyt przed okleinowaniem lub lakierowaniem natryskowym,
- obróbki małoseryjnej drzwi i zabudów wnękowych.
O ile w mikrozakarach szlifierkę kalibracyjną bardzo często zastępuje się strugarką, grubościówką i ręczną szlifierką taśmową, o tyle w produkcji seryjnej i powtarzalnej różnica w jakości i powtarzalności uzasadnia inwestycję w profesjonalną maszynę kalibracyjną.
Rodzaje szlifierek kalibracyjnych i konfiguracje agregatów
Na rynku występuje kilka głównych typów szlifierek kalibracyjnych, różniących się budową, ilością agregatów i poziomem automatyzacji.
Szlifierki jednostronne
To najpopularniejszy typ – obrabiają materiał z jednej strony. W zależności od konfiguracji mogą mieć:
- jeden agregat (walec kalibrujący) – do podstawowej obróbki,
- dwa agregaty (walec + stopa szlifująca) – do kalibracji i szlifu wykańczającego,
- trzy i więcej agregatów – do dużej produkcji, z rozdzieleniem kalibracji zgrubnej i dokładnej oraz szlifu końcowego.
Modele jednostronne są najczęściej wybierane przez stolarnie meblowe, producentów frontów, firm wykonujących schody oraz zakłady zajmujące się fornirowaniem.
Szlifierki dwustronne
Maszyny te pozwalają na jednoczesną obróbkę górnej i dolnej powierzchni elementu. Są bardziej skomplikowane i droższe, ale znacząco zwiększają wydajność i precyzję przy seryjnej produkcji płyt o ściśle określonej grubości. Stosuje się je głównie w dużych fabrykach płyt, podłóg czy elementów konstrukcyjnych.
Szlifierki szerokotaśmowe a kalibracyjne
W praktyce terminy te bywają używane zamiennie, ale istnieje pewna różnica. Szlifierka szerokotaśmowa może służyć do delikatnego szlifu powierzchniowego, natomiast szlifierka kalibracyjna jest z założenia przystosowana do zdejmowania większej ilości materiału i uzyskiwania precyzyjnej grubości. W wielu maszynach obie funkcje łączy się, montując:
- pierwszą głowicę jako walec kalibrujący o twardszej okładzinie,
- kolejne głowice jako walce gumowe lub stopy z poduszką do delikatnego szlifu.
Agregaty szlifujące – walec, stopa, kombinowany
Rodzaj zastosowanego agregatu decyduje o charakterze pracy maszyny:
- walec – twardy, stabilny, przeznaczony głównie do kalibracji, pozwala na zdejmowanie większych naddatków (np. 1–2 mm jednorazowo, w zależności od materiału i parametrów);
- stopa szlifująca (poduszka) – element o dużej powierzchni styku z materiałem, zapewniający równomierny, delikatny szlif wykańczający, używany zazwyczaj z drobną granulacją papieru;
- agregat kombinowany – łączy walec i stopę w jednym module; część walcowa odpowiada za kalibrację, a stopa za wygładzenie powierzchni w tym samym przejściu.
W bardziej zaawansowanych maszynach spotyka się także agregaty poprzeczne (taśmy ścierne ustawione prostopadle do kierunku posuwu) oraz agregaty strukturyzujące, które nadają drewnu charakterystyczny, szczotkowany wygląd.
Kluczowe parametry techniczne szlifierek kalibracyjnych
Dobór maszyny wymaga dokładnej analizy parametrów technicznych. Najważniejsze z nich to:
Szerokość robocza
Określa maksymalną szerokość elementu, jaki można wprowadzić do maszyny. Najczęściej spotykane wartości to:
- 400–630 mm – najmniejsze, warsztatowe szlifierki,
- 900–1100 mm – popularne w małych i średnich stolarni,
- 1300 mm – standard w zakładach produkujących meble z płyt,
- 1600 mm i więcej – dla bardzo dużych formatów i linii przemysłowych.
Dobierając szerokość, warto uwzględnić nie tylko aktualne, ale i przyszłe potrzeby produkcyjne. Zbyt wąska maszyna wymusi dzielenie większych formatów, co zajmuje czas i generuje odpady materiałowe.
Zakres grubości i maksymalny zbiór
Zakres grubości określa minimalną i maksymalną grubość elementów, jakie można obrabiać (np. 2–160 mm). Maksymalny zbiór to ilość materiału, jaką można jednorazowo zdjąć w trakcie jednego przejścia przez maszynę. Zależy on od:
- mocy silnika głowic,
- twardości walca,
- rodzaju materiału (MDF, płyta wiórowa, drewno lite),
- prędkości posuwu.
Do typowych wartości można zaliczyć zbiór 1 mm na przejście przy normalnych parametrach. W wyjątkowych sytuacjach i przy dużej mocy maszyny można schodzić głębiej, ale rośnie wtedy ryzyko przypaleń, drgań oraz szybkiego zużycia narzędzi.
Moc silników i prędkość posuwu
Moc głowic szlifujących decyduje o wydajności i możliwości obróbki trudniejszych materiałów (twarde gatunki drewna, grube płyty). W małych maszynach warsztatowych spotyka się silniki 5–11 kW na agregat, w przemysłowych nawet 18–22 kW i więcej. Prędkość posuwu zwykle mieści się w granicach 3–18 m/min z płynną regulacją.
Dla precyzyjnego, wykańczającego szlifu stosuje się niższe prędkości posuwu (np. 3–6 m/min), przy kalibracji zgrubnej i produkcji seryjnej dąży się do możliwie wysokich wartości, ale zawsze z zachowaniem jakości akceptowanej przez odbiorcę.
System sterowania
Maszyny prostsze wyposażone są w tradycyjne pokrętła i ręczną regulację wysokości stołu. Bardziej zaawansowane modele mają:
- panel sterujący z ekranem dotykowym,
- pamięć programów obróbczych (różne ustawienia dla MDF, sklejki, dębu itd.),
- automatyczne ustawianie grubości na podstawie pomiaru elementu,
- kontrolę obciążenia silników i automatyczną korektę parametrów.
Dla małego warsztatu sterowanie manualne bywa wystarczające, ale w produkcji seryjnej i przy częstych zmianach asortymentu automatyka znacząco skraca czas przezbrojeń i ogranicza błędy operatorów.
Zalety stosowania szlifierek kalibracyjnych
Wprowadzenie szlifierki kalibracyjnej do procesu produkcyjnego przynosi szereg korzyści technologicznych i ekonomicznych.
- Wysoka precyzja grubości – możliwość utrzymania tolerancji na poziomie dziesiątych części milimetra, co jest kluczowe przy produkcji frontów, drzwi czy elementów klejonych warstwowo.
- Powtarzalność – każdy element wychodzący z maszyny ma tę samą grubość i jakość powierzchni, co przekłada się na mniejszą ilość reklamacji oraz łatwiejszy montaż.
- Wydajność – w porównaniu z ręcznym szlifowaniem czy obróbką na małych szlifierkach taśmowych, szlifierka kalibracyjna wielokrotnie przyspiesza proces.
- Możliwość obróbki dużych formatów – płyty 2800 × 2070 mm, klejonki na blaty, duże płyciny drzwiowe, których nie da się stabilnie obrabiać ręcznie.
- Jakość powierzchni – dobrze ustawiona maszyna z odpowiednio dobraną granulacją papieru ściernego pozwala uzyskać powierzchnię gotową do lakierowania bez intensywnej obróbki ręcznej.
- Niższe koszty robocizny – mniejsza konieczność ręcznego doszlifowywania i wyrównywania elementów.
- Lepiej kontrolowany proces technologiczny – łatwość utrzymania stałych parametrów obróbki w czasie.
W efekcie szlifierka kalibracyjna może stać się centralnym ogniwem linii produkcyjnej, do której dopasowuje się kolejne etapy: cięcie, okleinowanie, frezowanie i lakierowanie.
Wady i ograniczenia szlifierek kalibracyjnych
Mimo licznych zalet szlifierki kalibracyjne mają także swoje ograniczenia, o których należy pamiętać, planując inwestycję.
- Wysoki koszt zakupu – szczególnie przy maszynach o dużej szerokości roboczej i rozbudowanej konfiguracji agregatów; to często jedna z droższych maszyn w stolarni.
- Duże gabaryty i masa – wymagają odpowiedniej powierzchni i nośności posadzki, a także przemyślanego ustawienia w ciągu technologicznym.
- Wysokie wymagania dotyczące odciągu – szlifierka generuje znaczne ilości pyłu, co wymaga wydajnego systemu odciągowego oraz filtracji.
- Konieczność stosowania wysokiej jakości taśm ściernych – oszczędzanie na materiałach eksploatacyjnych szybko odbija się na jakości obróbki i kosztach (częstsza wymiana taśm, reklamacje).
- Ograniczona elastyczność przy małej produkcji – dla jednoosobowego warsztatu wykonującego pojedyncze zlecenia inwestycja w dużą szlifierkę kalibracyjną może okazać się nieopłacalna.
- Potrzeba przeszkolenia operatorów – błędne ustawienia mogą prowadzić do uszkodzenia materiału (przypalenia, falki, sfazowania krawędzi) albo nawet do awarii maszyny.
Maszyna nie rozwiąże też wszystkich problemów jakościowych – jeśli płyty są pofalowane, źle sklejone lub mają wady strukturalne, nawet najlepsza szlifierka nie przywróci im pełnej wartości użytkowej, a jedynie zmniejszy grubość i wyrówna powierzchnię w granicach możliwości.
Najpopularniejsi producenci i przegląd modeli
Na rynku europejskim, w tym w Polsce, dostępnych jest wiele marek oferujących szlifierki kalibracyjne. Różnią się one docelową grupą użytkowników – od małych warsztatów po duże zakłady przemysłowe.
Marki klasy premium
- SCM – włoski producent z szeroką ofertą szlifierek kalibracyjnych i szerokotaśmowych. Modele takie jak DMC SD lub DMC System są cenione za wysoką jakość wykonania, niezawodność i bogate możliwości konfiguracji. Wersje przemysłowe pozwalają na montaż wielu agregatów w jednej maszynie.
- HOMAG (m.in. linię Bütfering) – kierowany głównie do średnich i dużych zakładów. Mocną stroną jest integracja z systemami sterowania całej linii produkcyjnej oraz zaawansowane funkcje automatyzacji.
- IMA, Biesse – oferują maszyny dla wymagających użytkowników, często stosowane w fabrykach mebli na dużą skalę, gdzie liczy się bardzo wysoka powtarzalność oraz współpraca z robotami i systemami transportu.
Producenci dla średnich i małych zakładów
- Boere, DMC (część grupy SCM), Casadei – oferują maszyny o dobrej relacji ceny do możliwości, szczególnie dla firm, które potrzebują solidnej szlifierki wieloletniej eksploatacji, ale nie wymagają rozbudowanych systemów automatyzacji.
- Felder, Format4 – popularne wśród rozwijających się stolarni i zakładów rzemieślniczych, oferują kompaktowe i średniej wielkości szlifierki kalibracyjne o przyjaznym sterowaniu.
- Polscy producenci i dystrybutorzy – na rynku dostępne są także maszyny marek mniej znanych międzynarodowo, ale atrakcyjnych cenowo, często produkowane w Azji, a w Polsce serwisowane i doposażane. Sprawdzają się przy ograniczonym budżecie, choć warto dokładnie weryfikować jakość i dostępność serwisu.
Przykładowe konfiguracje modeli
W praktyce można wyróżnić kilka typowych konfiguracji:
- Model kompaktowy: szerokość robocza 630–950 mm, jeden agregat walcowy, moc 5–11 kW, proste sterowanie manualne. Idealny do małych warsztatów i krótkich serii produkcyjnych.
- Model uniwersalny: szerokość 1100–1300 mm, dwa agregaty (walec + stopa lub walec + walec), moc 11–18 kW, sterowanie elektroniczne, często z pamięcią programów. To najczęstszy wybór rozwiniętych stolarni meblowych.
- Model przemysłowy: szerokość 1300–1600 mm, trzy i więcej agregatów, opcjonalne agregaty poprzeczne lub szczotkujące, moc powyżej 20 kW na głowicę, rozbudowany panel sterujący, integracja z linią produkcyjną. Przeznaczony do zakładów produkujących tysiące elementów dziennie.
Dobierając konkretny model, warto też zwrócić uwagę na jakość wykonania stołu, układ docisku, sztywność konstrukcji oraz dostępność części zamiennych i serwisu w danym regionie.
Jaką szlifierkę kalibracyjną wybrać – kryteria doboru
Wybór właściwej maszyny powinien wynikać przede wszystkim z charakteru produkcji, budżetu oraz dostępnej przestrzeni w zakładzie.
Analiza potrzeb produkcyjnych
Na początku należy odpowiedzieć na kilka pytań:
- Jakie materiały będą obrabiane najczęściej (MDF, płyta wiórowa, sklejka, drewno lite)?
- Jaka będzie maksymalna szerokość elementów?
- Jaki wolumen produkcji zakłada się w skali miesiąca lub roku?
- Czy konieczna będzie obróbka wysokiej jakości pod lakier na wysoki połysk?
- Czy w przyszłości planuje się rozbudowę parku maszynowego?
Dla małego warsztatu realizującego zróżnicowane zlecenia często wystarcza jedna lub dwie głowice i mniejsza szerokość robocza. Z kolei firma specjalizująca się w produkcji frontów lakierowanych czy systemów drzwi przesuwnych powinna rozważyć maszynę szeroką (1300 mm) z co najmniej dwoma agregatami.
Budżet i koszty eksploatacji
Sama cena zakupu to tylko część wydatków związanych z posiadaniem szlifierki kalibracyjnej. Należy uwzględnić:
- koszty podłączenia i ewentualnej modernizacji instalacji elektrycznej,
- wydajny system odciągowy,
- regularny zakup taśm ściernych o różnych granulacjach,
- przeglądy serwisowe oraz ewentualne naprawy.
Maszyna wyższej klasy może być droższa w zakupie, ale tańsza w eksploatacji dzięki większej trwałości podzespołów, mniejszej awaryjności i lepszej ekonomice pracy (np. niższe zużycie energii na jednostkę wyrobu).
Dostępność serwisu i części
Przed podjęciem decyzji warto sprawdzić, czy w rozsądnym promieniu od zakładu działa autoryzowany serwis danej marki, jak długo trzeba czekać na części oraz jak wygląda wsparcie techniczne po zakupie. Przestój szlifierki kalibracyjnej w dużym zakładzie potrafi sparaliżować całą produkcję, dlatego szybka reakcja serwisu ma realne przełożenie na wynik finansowy firmy.
Możliwości rozbudowy i doposażenia
Niektóre maszyny można w przyszłości doposażyć w dodatkowe agregaty, automatyczne stoły załadowczo-odbiorcze, systemy pomiarowe czy moduły szczotkowania. Warto sprawdzić, czy wybrany model oferuje taką elastyczność – może to zminimalizować konieczność całkowitej wymiany maszyny przy rozwoju przedsiębiorstwa.
Eksploatacja, ustawienia i typowe błędy w pracy na szlifierce kalibracyjnej
Efektywna praca na szlifierce kalibracyjnej wymaga nie tylko dobrej maszyny, ale także umiejętności operatora. Istnieje kilka podstawowych zasad i pułapek, na które należy zwrócić uwagę.
Dobór granulacji taśm ściernych
Do kalibracji zgrubnej stosuje się grube granulacje (np. P60–P80), do szlifu pośredniego P100–P150, a do wykańczającego P180–P240 lub drobniejsze, w zależności od wymaganej jakości powierzchni i rodzaju wykończenia. Zbyt szybkie przechodzenie z bardzo grubej granulacji na drobną może pozostawić niewidoczne gołym okiem rysy, które ujawnią się dopiero po lakierowaniu.
Ustawienie prędkości posuwu i wysokości zbioru
Typowym błędem jest chęć zbyt szybkiego zbierania dużej ilości materiału w jednym przejściu, co skutkuje:
- przypaleniami i przebarwieniami na powierzchni,
- nadmiernym zużyciem taśm ściernych,
- silnymi drganiami i falkami na materiale.
Lepiej wykonać dwa lub trzy przejścia z mniejszym zbiorami, utrzymując stabilny proces i równomierną jakość powierzchni. Należy także unikać zbyt dużego docisku na skrajach elementu, aby nie powstawały „sfazowane” krawędzie.
Konserwacja i czyszczenie maszyny
Regularne czyszczenie wnętrza maszyny z pyłu, kontrola stanu taśm transportowych i rolek dociskowych oraz sprawdzanie geometrii stołu roboczego to podstawowe działania, które przedłużają żywotność urządzenia i utrzymują wysoką precyzję obróbki. Pył nagromadzony wewnątrz może wpływać na działanie czujników, powodować przegrzewanie się elementów oraz stanowić potencjalne zagrożenie pożarowe.
Bezpieczeństwo pracy i wymagania BHP
Szlifierka kalibracyjna, mimo że nie jest maszyną z odsłoniętymi piłami czy frezami, wymaga ścisłego przestrzegania zasad bezpieczeństwa.
- Obowiązkowe stosowanie odpowiednich środków ochrony indywidualnej: ochronników słuchu, okularów lub przyłbic, masek przeciwpyłowych klasy dopasowanej do rodzaju pyłów.
- Sprawny i wydajny system odciągu – pył drzewny, szczególnie z MDF i niektórych gatunków egzotycznych, może być szkodliwy dla zdrowia oraz wybuchowy przy wysokim stężeniu.
- Regularne przeglądy instalacji elektrycznej i elementów ruchomych pod kątem zużycia oraz ewentualnych luzów.
- Zakaz wprowadzania do maszyny materiałów z wystającymi elementami metalowymi (gwoździe, wkręty), które mogłyby uszkodzić taśmy ścierne, walce czy taśmę transportową.
- Szkolenie operatorów z zakresu właściwego ustawiania parametrów, reagowania na nietypowe dźwięki czy wibracje oraz procedur awaryjnego wyłączania.
Przestrzeganie zasad BHP nie tylko ogranicza ryzyko wypadków, ale także chroni inwestycję w maszynę, która często stanowi jeden z najcenniejszych aktywów w stolarni.
Szlifierka kalibracyjna w nowoczesnej linii technologicznej
W większych zakładach produkcyjnych szlifierka kalibracyjna rzadko pracuje jako samodzielne urządzenie. Najczęściej wchodzi w skład ciągu technologicznego, który obejmuje:
- automatyczne stoły podawcze i rolkowe tory transportowe,
- systemy rozpoznawania elementów i skanery grubości,
- stanowiska okleinowania, frezowania CNC, wiercenia,
- kabiny i linie lakiernicze,
- automatyczne magazyny płyt i elementów gotowych.
Dzięki integracji z systemem zarządzania produkcją (MES, ERP) możliwe jest programowanie zadań obróbczych dla szlifierki bezpośrednio z biura, monitorowanie zużycia taśm ściernych, czasu pracy oraz planowanie przeglądów. Trendem staje się także cyfrowa rejestracja parametrów każdej partii produkcyjnej, co ułatwia analizę jakości i ewentualną identyfikację przyczyn wad powierzchniowych.
W mniejszych zakładach integracja ma prostszy charakter – polega na ergonomicznym ustawieniu maszyny względem pilarek formatowych, okleiniarek i stanowisk montażowych. Dobre rozplanowanie przepływu materiału minimalizuje liczbę niepotrzebnych transportów ręcznych, co zmniejsza ryzyko uszkodzeń i poprawia efektywność pracy całej stolarni.
