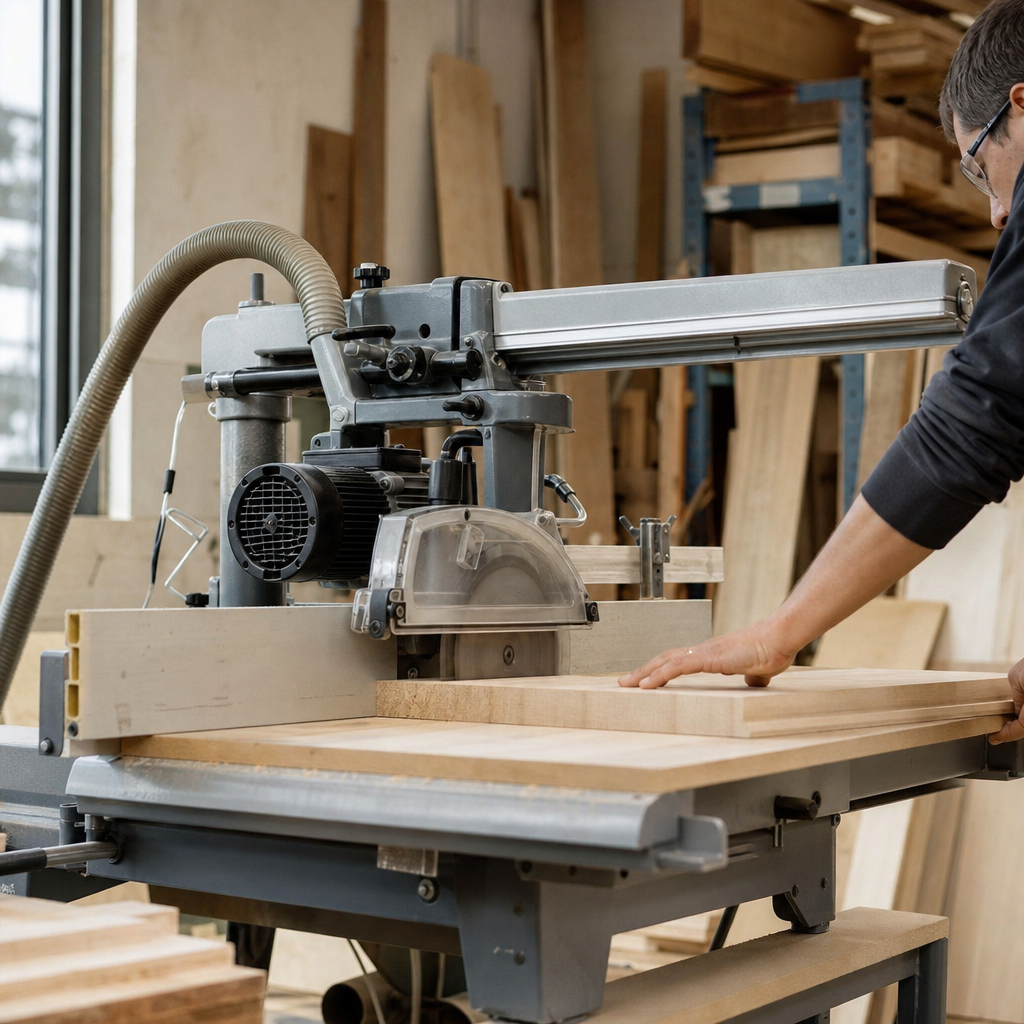

Pilarka wahadłowa – jaką wybrać

Pilarka wahadłowa to specjalistyczna pilarka tarczowa przeznaczona głównie do cięcia poprzecznego drewna litego, elementów konstrukcyjnych, opału oraz materiału przygotowywanego na określoną długość. W praktyce warsztatowej i gospodarczej spotyka się ją tam, gdzie liczy się szybkie, powtarzalne przecinanie kantówek, desek i krótszych odcinków drewna. Nie jest to maszyna uniwersalna do wszystkich operacji stolarskich, lecz urządzenie o jasno określonej funkcji. Jej największą cechą użytkową jest ruch wahadłowy zespołu tnącego lub kołyski z materiałem, który pozwala bezpieczniej doprowadzić drewno do tarczy albo tarczę do drewna, zależnie od konstrukcji.

Czym jest i do czego służy pilarka wahadłowa?

Pilarka wahadłowa to maszyna do cięcia drewna, w której zasadniczy ruch roboczy realizowany jest przez tarczę pilarską obracającą się z dużą prędkością, natomiast ruch podawania ma charakter łukowy, wahadłowy lub kołyskowy. W zależności od rozwiązania konstrukcyjnego wahadłowo porusza się agregat z tarczą albo stół-kołyska, na którym opiera się przecinany materiał.

Maszyna służy przede wszystkim do:

• cięcia poprzecznego desek, łat, kantówek i belek,
• przycinania drewna budowlanego na długość,
• przygotowania drewna opałowego,
• odcinania krótkich odcinków materiału w pracy seryjnej lub półseryjnej,
• prac pomocniczych w tartaku, stolarni, zakładzie ciesielskim i gospodarstwie.

Najczęściej obrabianym materiałem jest drewno lite, zarówno suche, jak i o podwyższonej wilgotności. W niektórych zastosowaniach przecina się także materiały drewnopochodne, ale tylko wtedy, gdy konstrukcja maszyny, osłony, tarcza i odpylanie są do tego odpowiednio dostosowane. Pilarka wahadłowa nie zastępuje pilarki formatowej do płyt meblowych ani pilarki stołowej do precyzyjnych cięć wzdłużnych. Jej podstawowy efekt obróbki to szybkie rozdzielenie materiału przez cięcie tarczowe na określoną długość.

Jak działa?

Zasada pracy jest stosunkowo prosta, ale z punktu widzenia bezpieczeństwa bardzo istotna. Narzędziem skrawającym jest tarcza pilarska, która wykonuje ruch obrotowy. Materiał najczęściej pozostaje oparty na kołysce, stole lub ograniczniku i jest wprowadzany do strefy cięcia ruchem wahadłowym. W niektórych konstrukcjach to zespół tnący przemieszcza się po łuku w kierunku materiału.

Podczas cięcia:

• tarcza wykonuje ruch obrotowy,
• materiał lub agregat wykonuje ruch wahadłowy,
• zęby tarczy odcinają włókna drewna i tworzą rzaz,
• powstaje odcięty element o zadanej długości.

To urządzenie jest przeznaczone głównie do cięcia poprzecznego, czyli przecinania włókien drewna w poprzek lub pod określonym kątem do długości elementu. W praktyce oznacza to odcinanie odcinków z dłuższej sztuki. Nie należy mylić tego z cięciem wzdłużnym, które polega na prowadzeniu materiału wzdłuż włókien i zmianie jego szerokości. Pilarka wahadłowa konstrukcyjnie i funkcjonalnie nie jest zoptymalizowana do typowego rozkroju wzdłużnego.

Ważną cechą tej maszyny jest to, że ruch podawania jest z góry określony przez geometrię ramienia lub kołyski. Dzięki temu operator nie prowadzi materiału swobodnie bezpośrednio w pobliżu tarczy, jak ma to miejsce w niektórych innych pilarkach. To poprawia kontrolę nad procesem, ale tylko wtedy, gdy materiał jest prawidłowo podparty, a wszystkie osłony działają zgodnie z instrukcją producenta.

Budowa i najważniejsze elementy

Konstrukcja pilarki wahadłowej zależy od jej przeznaczenia, jednak większość modeli zawiera kilka wspólnych zespołów.

• Korpus lub rama – odpowiada za sztywność całej maszyny i tłumienie drgań. Im stabilniejsza baza, tym łatwiej utrzymać prostoliniowość cięcia i ograniczyć wibracje.
• Silnik napędowy – napędza tarczę bezpośrednio albo przez przekładnię pasową. Sama moc nie przesądza o jakości maszyny; znaczenie mają także moment obrotowy, sztywność układu i dopasowanie tarczy do pracy.
• Wał i tarcza pilarska – zespół roboczy odpowiedzialny za cięcie. Dobór średnicy tarczy, geometrii zębów i materiału ostrza wpływa na wydajność, jakość rzazu i bezpieczeństwo.
• Mechanizm wahadłowy lub kołyskowy – prowadzi ruch roboczy po łuku. To on odróżnia pilarkę wahadłową od pilarki stołowej czy formatowej.
• Stół, kołyska lub podpora materiału – stabilizuje obrabiany element i umożliwia jego bezpieczne doprowadzenie do strefy cięcia.
• Osłony tarczy – ograniczają kontakt operatora z narzędziem i częściowo kierują wyrzut trocin.
• Ograniczniki długości – ułatwiają seryjne odcinanie elementów o tym samym wymiarze.
• Króciec odciągowy – pozwala podłączyć instalację odpylającą i zmniejszyć ilość pyłu oraz trocin w strefie pracy.
• Wyłącznik i elementy bezpieczeństwa – obejmują wyłącznik awaryjny, zabezpieczenia przeciążeniowe oraz blokady wynikające z konstrukcji danej maszyny.

W maszynach przeznaczonych do drewna opałowego szczególne znaczenie ma kołyska, która utrzymuje materiał i ogranicza możliwość kontaktu dłoni z tarczą. W pilarkach warsztatowych do przycinania elementów konstrukcyjnych większą rolę odgrywają ograniczniki długości, podpory boczne i możliwość powtarzalnego pozycjonowania materiału.

Tarcza pilarska i geometria cięcia

Tarcza to element, który bezpośrednio wykonuje obróbkę. W pilarkach wahadłowych stosuje się tarcze o geometrii dopasowanej do rodzaju materiału i charakteru pracy. Przy drewnie litym istotne są:

• średnica tarczy, która wpływa na możliwą wysokość i głębokość cięcia,
• liczba zębów, decydująca o kompromisie między szybkością cięcia a jakością krawędzi,
• kształt zęba, ważny przy mokrym drewnie, suchym drewnie i materiałach zanieczyszczonych,
• materiał ostrza, np. stal narzędziowa lub płytki z węglika spiekanego,
• maksymalne dopuszczalne obroty określone przez producenta.

Nie ma jednej tarczy dobrej do każdej pracy. Tarcza agresywna, przeznaczona do szybkiego cięcia drewna opałowego, nie musi dawać tak czystej powierzchni jak narzędzie używane do precyzyjnego przycinania elementów stolarskich. Z kolei zbyt drobne uzębienie w ciężkim materiale może zwiększać opory skrawania, nagrzewanie i ryzyko przeciążenia napędu.

Parametry robocze istotne w praktyce

Przy ocenie pilarki wahadłowej nie warto patrzeć wyłącznie na moc silnika. W praktyce bardziej użyteczne jest spojrzenie na cały układ roboczy i organizację pracy.

Najważniejsze parametry i cechy użytkowe to:

• maksymalny przekrój cięcia – określa, jak duży materiał można bezpiecznie przeciąć w jednej operacji,
• średnica tarczy – wpływa na zdolność cięcia i wymagania względem osłon oraz napędu,
• prędkość obrotowa wału – musi być zgodna z dopuszczeniami narzędzia i rodzajem cięcia,
• sztywność kołyski lub ramienia – ma bezpośredni wpływ na powtarzalność i stabilność rzazu,
• długość i jakość podparcia materiału – szczególnie ważna przy dłuższych deskach i kantówkach,
• skuteczność odpylania – wpływa na widoczność linii cięcia, czystość pracy i zdrowie operatora,
• masa maszyny – cięższa konstrukcja zwykle pracuje spokojniej, ale sama masa nie przesądza o stanie technicznym ani dokładności.

W praktyce dobrze dobrana pilarka wahadłowa powinna ciąć bez nadmiernych drgań, nie wymuszać walki z materiałem i zapewniać przewidywalny ruch roboczy. Jeżeli podczas cięcia pojawia się silne szarpanie, przypalanie drewna albo nierówny rzaz, problem może wynikać z tarczy, bicia wału, tępego narzędzia, złego podparcia materiału albo niewłaściwego sposobu podawania.

Typowe zastosowania w warsztacie i poza nim

Pilarka wahadłowa znajduje zastosowanie przede wszystkim tam, gdzie wykonuje się dużą liczbę cięć poprzecznych i nie jest wymagana precyzja rozkroju typowa dla meblarstwa płytowego.

Najczęstsze zastosowania to:

• produkcja elementów więźby dachowej i konstrukcji drewnianych,
• przygotowanie klocków, łat i kantówek na określoną długość,
• cięcie drewna opałowego,
• prace pomocnicze w tartaku,
• docinanie półfabrykatów przed dalszą obróbką na innych maszynach.

W odróżnieniu od ukośnicy, pilarka wahadłowa zwykle lepiej znosi cięższy materiał i bardziej surowe warunki pracy. Jednocześnie nie zawsze oferuje tak wygodną zmianę kątów cięcia czy tak wysoką kulturę pracy przy drobnych przekrojach. Dlatego dobór maszyny musi wynikać z realnego zastosowania, a nie z samej nazwy urządzenia.

Dokładność, jakość cięcia i wpływ posuwu

Jakość pracy pilarki wahadłowej zależy od kilku czynników jednocześnie. Sama maszyna może być sprawna, a mimo to dawać słaby rezultat, jeśli materiał jest niestabilny albo operator pracuje z niewłaściwym naciskiem.

Na dokładność i jakość rzazu wpływają przede wszystkim:

• stan i ostrość tarczy,
• brak luzów w mechanizmie wahadłowym,
• stabilne podparcie materiału przed i za strefą cięcia,
• jednostajny posuw wahadłowy bez szarpania,
• zgodność tarczy z rodzajem drewna,
• czystość powierzchni podparcia i ograniczników.

Zbyt szybkie dociśnięcie materiału do tarczy albo zbyt gwałtowny ruch kołyski zwiększa obciążenie narzędzia, może pogorszyć prostoliniowość cięcia i podnieść ryzyko wyrwania włókien. Zbyt wolna praca przy nieodpowiedniej tarczy bywa przyczyną przypaleń i przegrzewania zębów. Prawidłowy posuw powinien być płynny i dostosowany do przekroju drewna, jego wilgotności oraz stanu narzędzia.

Odpylanie i warunki eksploatacji

Choć pilarki wahadłowe często pracują w mniej „meblarskim” środowisku niż pilarki formatowe, kwestia odpylania pozostaje kluczowa. Drewno podczas cięcia wytwarza nie tylko trociny, lecz także drobny pył drzewny. Ten pył stanowi zagrożenie zdrowotne, a w określonych warunkach również pożarowe i wybuchowe.

Skuteczny układ odpylania powinien uwzględniać:

• kształt i szczelność osłony,
• lokalizację króćca odciągowego,
• wydajność instalacji odciągowej,
• rzeczywisty przepływ powietrza, a nie tylko średnicę króćca,
• regularne czyszczenie strefy cięcia i kanałów odciągowych.

W warunkach zewnętrznych lub półotwartych problem pyłu bywa bagatelizowany, ale nie znika. Dobra widoczność materiału, mniejsza ilość zalegających trocin i czystsze osłony poprawiają zarówno bezpieczeństwo, jak i komfort pracy.

Jak dobrać maszynę do zastosowania?

Dobór pilarki wahadłowej powinien wynikać z rodzaju pracy, a nie z chęci kupienia sprzętu „na zapas”. Inne wymagania ma użytkownik przygotowujący drewno opałowe, inne cieśla docinający elementy konstrukcyjne, a jeszcze inne mały warsztat stolarski.

Przy wyborze warto przeanalizować:

• rodzaj materiału – drewno opałowe, suche drewno konstrukcyjne, mokre kantówki, elementy stolarskie,
• wymiary obrabianych elementów – przekrój i długość,
• skalę pracy – sporadyczna, codzienna, produkcyjna,
• wymaganą powtarzalność długości – czy potrzebne są dokładne ograniczniki,
• dostępną przestrzeń – sama maszyna to za mało, potrzebne jest miejsce na podanie i odbiór długiego materiału,
• zasilanie – zgodność z instalacją elektryczną warsztatu,
• odpylanie – możliwość podłączenia do instalacji i realna wydajność odciągu,
• dostępność części i serwisu – szczególnie ważne przy intensywnej eksploatacji,
• stan techniczny przy zakupie maszyny używanej – luzy, łożyska, wał, osłony, elektryka.

Dla hobbysty lub gospodarstwa ważna bywa prostota i bezpieczna obsługa. Dla małego zakładu liczy się dodatkowo powtarzalność oraz ergonomia podawania materiału. W zastosowaniach profesjonalnych szczególne znaczenie ma trwałość mechanizmu wahadłowego, jakość osłon, wydajność pracy i możliwość szybkiego ustawiania ograniczników.

Najczęstsze błędy podczas pracy

Najwięcej problemów z pilarką wahadłową nie wynika z samej konstrukcji, lecz z pośpiechu, złego doboru tarczy i lekceważenia podparcia materiału.

• Cięcie materiału zbyt dużego względem możliwości maszyny – prowadzi do przeciążenia i utraty kontroli nad operacją.
• Praca tępą lub uszkodzoną tarczą – zwiększa opory skrawania, przypalenia, drgania i ryzyko zakleszczenia.
• Brak stabilnego podparcia długich elementów – powoduje opadanie materiału i zamykanie rzazu.
• Gwałtowny posuw wahadłowy – pogarsza jakość cięcia i zwiększa obciążenie układu napędowego.
• Przecinanie materiału z ciałami obcymi – gwoździe, wkręty, kamienie czy zanieczyszczenia mogą uszkodzić tarczę i wywołać niebezpieczny wyrzut.
• Praca przy niesprawnych osłonach – znacząco podnosi ryzyko wypadku.
• Czyszczenie lub regulacja bez odłączenia zasilania – to jeden z najpoważniejszych błędów eksploatacyjnych.

W pilarkach tarczowych zawsze trzeba uwzględniać ryzyko odrzutu. W pilarkach wahadłowych zwykle jest ono ograniczone przez samą konstrukcję podawania, ale nie znika całkowicie. Ryzyko rośnie przy zakleszczeniu materiału, złym podparciu, krzywym drewnie, tępej tarczy i nieprawidłowym prowadzeniu kołyski.

Konserwacja i bezpieczeństwo

Bezpieczna eksploatacja pilarki wahadłowej wymaga regularnej kontroli stanu technicznego. To maszyna pracująca często w pyle, trocinach i zmiennych warunkach wilgotności, dlatego zaniedbania szybko przekładają się na pogorszenie działania.

Podstawowe czynności konserwacyjne obejmują:

• czyszczenie strefy cięcia, osłon i kanałów odciągowych,
• kontrolę stanu tarczy oraz jej mocowania,
• sprawdzanie luzów w mechanizmie wahadłowym,
• kontrolę pasów napędowych, jeśli występują,
• kontrolę łożysk i nietypowych odgłosów podczas pracy,
• sprawdzanie działania wyłączników i zabezpieczeń,
• utrzymanie powierzchni podparcia materiału w czystości.

Zakres i terminy przeglądów powinny wynikać z instrukcji producenta oraz intensywności użytkowania. Nie należy podawać uniwersalnych interwałów wymiany części, ponieważ różnią się one zależnie od konstrukcji maszyny.

Zasady bezpieczeństwa są bezwzględne:

• pracować wyłącznie z kompletnymi i sprawnymi osłonami,
• stosować ochronę oczu i słuchu,
• nie dotykać obracającej się tarczy,
• nie usuwać zakleszczonego materiału przy włączonej maszynie,
• przed wymianą tarczy, regulacją i czyszczeniem odłączyć zasilanie i zabezpieczyć maszynę przed przypadkowym uruchomieniem,
• nie pracować maszyną uszkodzoną, z wybiciem wału lub niesprawnym wyłącznikiem,
• nie prowadzić materiału w sposób wymuszający zbliżanie dłoni do strefy niebezpiecznej,
• utrzymywać porządek wokół maszyny, aby uniknąć poślizgnięcia i utraty kontroli nad materiałem.

Rękawice nie są uniwersalnym środkiem ochronnym przy maszynach obrotowych. W niektórych sytuacjach mogą zostać pochwycone przez ruchome elementy, dlatego dobór środków ochrony indywidualnej powinien odpowiadać instrukcji, ocenie ryzyka i charakterowi pracy.

FAQ: Czy pilarka wahadłowa nadaje się do cięcia wzdłużnego?

Co do zasady nie jest to jej podstawowe zastosowanie. Pilarka wahadłowa została zaprojektowana głównie do cięcia poprzecznego i odcinania materiału na długość. Próby używania jej jak pilarki stołowej do rozkroju wzdłużnego są technologicznie nieuzasadnione i mogą być niebezpieczne.

FAQ: Jakie drewno można przecinać pilarką wahadłową?

Najczęściej przecina się drewno lite: deski, łaty, kantówki, belki i drewno opałowe. Możliwość obróbki innych materiałów zależy od tarczy, osłon, stanu maszyny i zaleceń producenta. Nie każdy model jest przeznaczony do materiałów drewnopochodnych.

FAQ: Czy większa moc silnika zawsze oznacza lepszą maszynę?

Nie. O możliwościach pilarki decydują także sztywność konstrukcji, jakość łożyskowania, stan mechanizmu wahadłowego, dobór tarczy, przełożenie i sposób podparcia materiału. Sama moc nie gwarantuje ani dokładności, ani bezpieczeństwa.

FAQ: Skąd wiadomo, że tarcza wymaga wymiany lub ostrzenia?

Objawami są wzrost oporu podczas cięcia, przypalanie drewna, pogorszenie jakości krawędzi, większe drgania oraz konieczność używania nadmiernej siły posuwu. Tarcza uszkodzona, pęknięta lub z brakującymi zębami nie powinna być używana.

FAQ: Czy pilarka wahadłowa jest bezpieczniejsza od zwykłej pilarki tarczowej?

Może ograniczać niektóre ryzyka dzięki kontrolowanemu ruchowi wahadłowemu i lepszemu oddzieleniu dłoni od tarczy, ale tylko przy prawidłowej eksploatacji. Niesprawne osłony, zła technika pracy i niestabilny materiał nadal mogą prowadzić do bardzo groźnych sytuacji.

FAQ: Na co zwrócić uwagę przy zakupie używanej pilarki wahadłowej?

Trzeba sprawdzić luzy mechanizmu wahadłowego, stan wału, łożysk, silnika, pasów, instalacji elektrycznej, osłon oraz kompletność zabezpieczeń. Ważna jest też dostępność części i zgodność maszyny z aktualnymi wymaganiami bezpieczeństwa w danym miejscu użytkowania.

FAQ: Czy odpylanie jest konieczne, jeśli maszyna stoi na zewnątrz?

Tak, o ile konstrukcja maszyny i warunki pracy to umożliwiają. Odpylanie poprawia widoczność, ogranicza kontakt z pyłem drzewnym i zmniejsza ilość trocin zalegających w strefie roboczej. Praca na otwartym powietrzu nie eliminuje zagrożeń zdrowotnych związanych z pyłem.
