Piła poprzeczna CNC to jedna z najważniejszych maszyn w nowoczesnych zakładach stolarskich, tartakach oraz fabrykach mebli. Łączy tradycyjne zadanie piły – precyzyjne cięcie elementów drewnianych – z możliwościami sterowania komputerowego. Dzięki temu umożliwia seryjne, powtarzalne i bardzo dokładne rozkroje, które są kluczowe zarówno przy produkcji okien, drzwi, konstrukcji drewnianych, jak i mebli czy elementów wykończeniowych. Coraz większa automatyzacja procesów sprawia, że piły poprzeczne CNC stają się standardem nie tylko w dużych zakładach przemysłowych, lecz także w średnich i mniejszych pracowniach, które chcą zwiększyć konkurencyjność oraz ograniczyć błędy wynikające z pracy manualnej.
Charakterystyka i budowa piły poprzecznej CNC

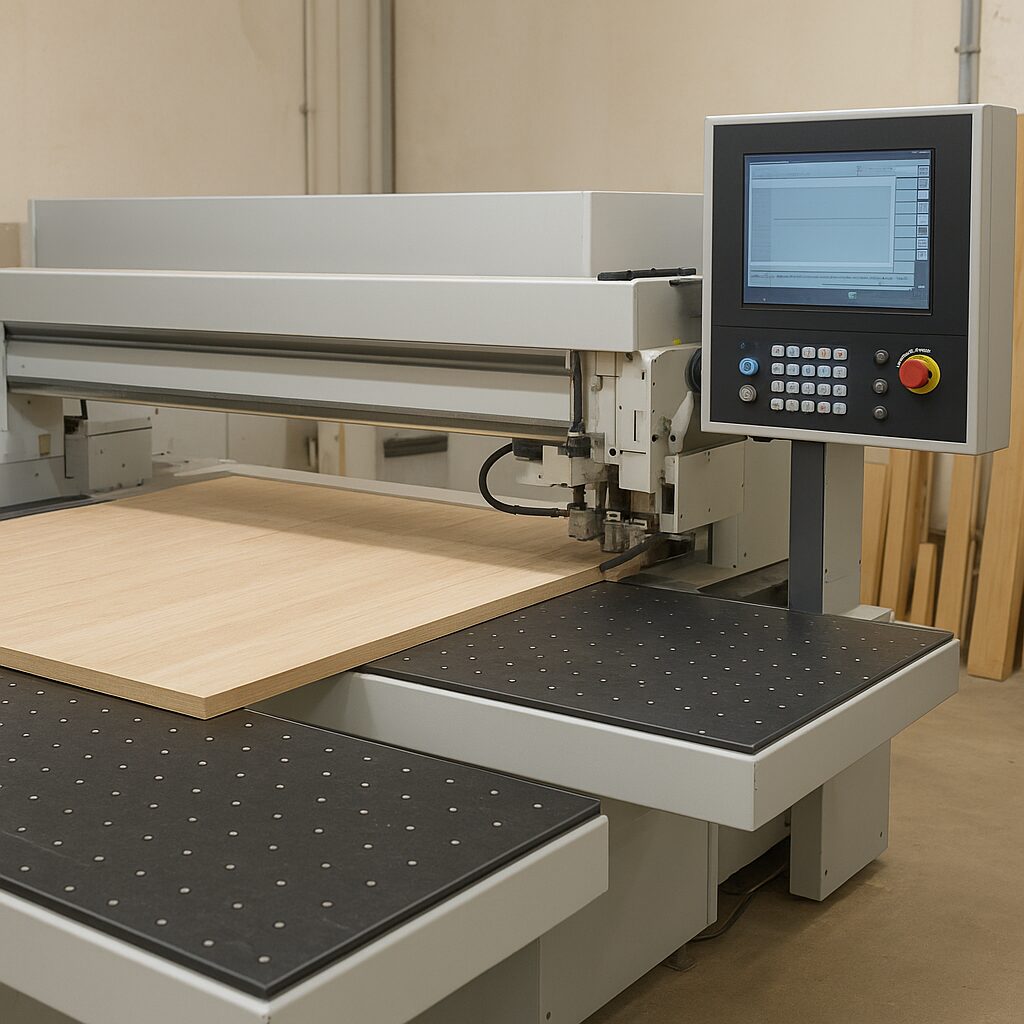

Piła poprzeczna CNC (Computerized Numerical Control) to maszyna sterowana numerycznie, w której pracę agregatu tnącego oraz pozycjonowanie materiału kontroluje system komputerowy. Kluczową różnicą w stosunku do klasycznych pił poprzecznych jest możliwość zaprogramowania całej serii cięć: długości, liczby sztuk, kątów, kolejności oraz sposobu optymalizacji materiału. Operator nie musi każdorazowo ręcznie ustawiać ograniczników – zamiast tego wprowadza dane na panelu sterującym lub importuje gotowy plik z oprogramowania projektowego czy optymalizującego rozkrój.
Podstawowe elementy budowy piły poprzecznej CNC to:
- korpus maszyny z masywną ramą zapewniającą stabilność i tłumienie drgań,
- stół roboczy (rolkowy, taśmowy lub z podporami), po którym przesuwa się materiał,
- agregat tnący z tarczą piły – najczęściej o średnicy od 350 do 600 mm, czasem większej w maszynach ciężkich,
- napęd główny piły, zwykle silnik elektryczny o mocy kilku do kilkunastu kW,
- automatyczny podajnik lub popychacz materiału sterowany serwonapędem,
- system mocowania materiału: dociski pneumatyczne lub hydrauliczne, górne i boczne,
- panel operatorski z ekranem dotykowym lub klawiaturą i wyświetlaczem,
- sterownik CNC oraz oprogramowanie do zarządzania zleceniami,
- osłony bezpieczeństwa i system odciągu wiórów i pyłu.
W bardziej zaawansowanych modelach spotyka się dodatkowo:
- magazyny wejściowe i wyjściowe (stoły buforowe, windy, systemy sortujące),
- automatyczną identyfikację materiału (np. poprzez skaner długości, znakowanie etykietami),
- kamery lub czujniki laserowe pozwalające na precyzyjne lokalizowanie wad drewna,
- interfejsy do integracji z systemami ERP, MES lub zewnętrznym oprogramowaniem do optymalizacji.
Istotną cechą pił poprzecznych CNC jest możliwość pracy w trybie automatycznym. Operator wprowadza parametry cięcia, uruchamia program, a maszyna samodzielnie podaje, pozycjonuje, dociska i tnie materiał. W zależności od konfiguracji piła może wykonywać cięcie prostokątne, pod kątem, a nawet cięcia złożone, jeśli wyposażona jest w głowice obrotowe czy regulowane położenie tarczy w dwóch płaszczyznach.
Zastosowanie piły poprzecznej CNC w stolarstwie i przemyśle drzewnym
Piły poprzeczne CNC znajdują szerokie zastosowanie w zakładach, gdzie liczy się powtarzalność wymiarów, wysoka wydajność i ograniczenie strat materiałowych. W odróżnieniu od prostych pilarek ręcznych czy półautomatycznych, umożliwiają one realizację całych serii produkcyjnych bez konieczności każdorazowej, ręcznej regulacji parametrów. Typowe obszary zastosowań to:
- produkcja okien i drzwi drewnianych – cięcie kantówek, listew, ościeżnic, skrzydeł,
- produkcja mebli – formatki konstrukcyjne, elementy ram, listwy wykończeniowe, szczeble,
- produkcja domów szkieletowych i konstrukcji drewnianych – belki, łaty, słupy, elementy wiązarów,
- fabryki palet i opakowań drewnianych – seryjne cięcie klocków, desek, poprzeczek paletowych,
- tartaki i zakłady przetwórstwa tarcicy – rozkrój elementów na dalsze linie obróbcze,
- produkcja listew przypodłogowych, maskujących, progów oraz elementów podłogowych,
- zakłady wykonujące konstrukcje specjalne: altany, pergole, wiaty, elementy małej architektury.
W praktyce piły poprzeczne CNC pracują wszędzie tam, gdzie występuje potrzeba pocięcia elementów drewnianych (lite drewno, klejonka, płyty wąskie, listwy) na dokładne odcinki o określonej długości, często z różnymi kątami. Ich zastosowanie wykracza także poza typową stolarnię – wykorzystuje się je w przemyśle meblarskim, budowlanym, a nawet w produkcji drobnych elementów dekoracyjnych oraz komponentów do systemów montażowych.
W większych zakładach piły poprzeczne CNC stanowią część zautomatyzowanej linii technologicznej. Materiał trafia do piły z magazynu wejściowego lub z taśm transportowych, a po cięciu kierowany jest na dalsze stanowiska: frezowanie, wiercenie, klejenie czy montaż. W takim środowisku piły współpracują z systemami zarządzania produkcją, co pozwala na bieżące monitorowanie wydajności, zużycia surowca, a także na szybkie przezbrojenia pomiędzy zleceniami.
Rodzaje pił poprzecznych CNC i ich typowe konfiguracje
Choć wszystkie piły poprzeczne CNC spełniają podobną funkcję, na rynku dostępnych jest wiele typów i konfiguracji, przystosowanych do różnych zastosowań. Można je podzielić ze względu na:
Stopień automatyzacji
- Piły poprzeczne półautomatyczne – sterowanie numeryczne dotyczy głównie podajnika materiału (popychacza). Operator wprowadza ręcznie element na stół, a maszyna automatycznie ustawia długość i wykonuje cięcie. Jest to rozwiązanie pośrednie między klasyczną piłą a w pełni automatyczną linią.
- Piły poprzeczne w pełni automatyczne – materiał jest podawany z automatycznego magazynu, przenośniki rolkowe lub taśmowe załadowują go do strefy cięcia, a po operacji gotowe detale transportowane są dalej bez udziału operatora. Nadaje się to do produkcji seryjnej o dużej skali.
Rodzaj obrabianego materiału
- Piły do litego drewna – zoptymalizowane pod kątem cięcia tarcicy, kantówek, listew. Często posiadają systemy detekcji wad (sęki, pęknięcia), aby lepiej rozkładać materiał.
- Piły do płyt wąskich i profili – przeznaczone do elementów MDF, HDF, kompozytów, tworzyw drewnopochodnych, profili klejonych i aluminiowych. Wyposażone są zwykle w bardziej rozbudowane systemy prowadzenia i docisku materiału.
Zakres i sposób cięcia
- Piły z cięciem prostym – realizują cięcia poprzeczne pod kątem 90°. Sprawdzają się tam, gdzie nie ma potrzeby skomplikowanych kątów, np. w produkcji palet.
- Piły z regulacją kąta – głowica tnąca może obracać się w jednej lub dwóch płaszczyznach, wykonując cięcia ukośne i złożone, niezbędne np. w konstrukcjach szkieletowych i przy produkcji okien.
- Piły z wieloma głowicami – stosowane rzadziej, ale pozwalają na jednoczesne wycinanie kilku elementów lub wykonywanie złożonych zadań (np. nacięcia, cięcia pod różnym kątem jednym przejściem).
Wielkość i wydajność
- Piły małe i kompaktowe – przeznaczone do mniejszych zakładów, o długości roboczej do kilku metrów, często z prostszym sterowaniem. Idealne do krótszych serii i produkcji mieszanej.
- Piły średniej klasy – uniwersalne maszyny o prędkości posuwu do kilkuset metrów na minutę i długości roboczej do 6–8 m. Stosowane w typowych zakładach stolarskich i meblarskich.
- Piły wysokowydajne – stosowane w dużych fabrykach i tartakach przemysłowych. Oferują bardzo dużą prędkość posuwu, zaawansowaną optymalizację, integrację z wieloma urządzeniami oraz wysoką automatyzację procesów logistycznych.
Zalety pił poprzecznych CNC
Wprowadzenie piły poprzecznej CNC do zakładu przynosi szereg wymiernych korzyści. Do najważniejszych zalet należą:
- Precyzja cięcia – sterowanie numeryczne umożliwia uzyskanie bardzo dokładnych wymiarów, z tolerancją często rzędu dziesiątych części milimetra. Przy seryjnej produkcji okien, drzwi czy mebli ma to ogromne znaczenie dla jakości wyrobu końcowego.
- Powtarzalność – raz zaprogramowany zestaw wymiarów może być wielokrotnie odtwarzany, co eliminuje różnice między partiami produkcyjnymi. Ułatwia to kontrolę jakości oraz minimalizuje błędy ludzkie.
- Wysoka wydajność – automatyczne podawanie i pozycjonowanie materiału, szybkie cykle cięcia oraz możliwość pracy w trybie ciągłym sprawiają, że jedna maszyna zastępuje kilka stanowisk ręcznych lub półautomatycznych.
- Oszczędność materiału – systemy optymalizacji rozkroju, w tym z uwzględnieniem wad drewna, pozwalają wykorzystać surowiec bardziej efektywnie. Mniej odpadów oznacza niższe koszty surowca i mniejszą ilość odrzutów.
- Lepsza ergonomia i bezpieczeństwo pracy – operator nie musi ręcznie manipulować ciężkimi elementami w strefie tarczy, co zmniejsza ryzyko wypadków. Maszyna wyposażona w osłony, czujniki i blokady redukuje zagrożenia typowe dla klasycznych pił.
- Łatwe przejście między zleceniami – zmiana programu wymiarowego jest znacznie szybsza niż mechaniczne przestawianie ograniczników. Umożliwia to realizację zróżnicowanych serii produkcyjnych bez długich przestojów.
- Możliwość integracji – piły CNC można połączyć z innymi maszynami w linie technologiczne oraz z systemami informatycznymi, co ułatwia planowanie produkcji i śledzenie postępów zleceń.
- Dokumentacja procesów – wiele sterowników pozwala na zapisywanie historii pracy, raportów wydajności, zużycia materiału, co przydaje się przy analizie kosztów i optymalizacji produkcji.
W praktyce użytkownicy podkreślają również, że wprowadzenie piły poprzecznej CNC pomaga w rozwiązaniu problemu braku wykwalifikowanych pracowników. Zamiast polegać na doświadczonym cieśli ustawiającym ręcznie ograniczniki, można przesunąć kompetencje w stronę obsługi panelu sterowania, co często jest prostsze do opanowania.
Wady i ograniczenia pił poprzecznych CNC
Pomimo licznych zalet, piły poprzeczne CNC nie są rozwiązaniem idealnym dla każdego zakładu. Istnieją pewne wady i ograniczenia, które należy wziąć pod uwagę przed zakupem:
- Wysoki koszt inwestycji – zakup nowej, dobrej jakości piły CNC, zwłaszcza w konfiguracji automatycznej z podajnikami i systemem optymalizacji, wiąże się ze znacznym wydatkiem. Dla małych warsztatów może to być bariera, chyba że planowany jest intensywny wzrost produkcji.
- Konieczność przeszkolenia personelu – obsługa maszyny sterowanej numerycznie wymaga umiejętności wprowadzania programów, interpretacji komunikatów błędów oraz podstawowej znajomości technologii CNC. To oznacza potrzebę szkoleń i czasu na wdrożenie.
- Serwis i konserwacja – zaawansowane systemy sterowania, serwonapędy i czujniki wymagają specjalistycznego serwisu. Przestoje związane z awarią mogą być kosztowne, szczególnie jeśli nie ma w pobliżu autoryzowanego serwisu.
- Mniejsza elastyczność przy bardzo jednostkowej produkcji – w małych warsztatach wykonujących głównie pojedyncze, bardzo zróżnicowane zamówienia, przygotowanie programu i ustawienie maszyny może nie zawsze przynieść wyraźne korzyści czasowe w porównaniu z prostą piłą ręczną.
- Wymagania dotyczące miejsca – piły z automatycznymi podajnikami i stołami załadowczymi/odbiorczymi zajmują znaczną przestrzeń. W zatłoczonych warsztatach może być trudno wygospodarować dla nich optymalne miejsce.
- Czułość na jakość zasilania i warunki środowiskowe – elektronika i serwonapędy źle znoszą duże wahania napięcia, wilgoć czy skrajne temperatury. Niezbędne jest odpowiednie zabezpieczenie instalacji oraz dbałość o warunki pracy.
W bilansie korzyści i wad widać, że piły poprzeczne CNC są najbardziej opłacalne tam, gdzie występuje powtarzalna lub seryjna produkcja, a zakład jest gotów na dostosowanie organizacji pracy i inwestycję w rozwój kompetencji personelu.
Jak wybrać piłę poprzeczną CNC do swojego zakładu?
Dobór odpowiedniej piły poprzecznej CNC powinien wynikać z analizy potrzeb produkcyjnych, aktualnego parku maszynowego oraz planów rozwoju firmy. Przy wyborze warto zwrócić uwagę na kilka kluczowych kryteriów.
Rodzaj i zakres produkcji
- Jeśli w zakładzie dominuje produkcja seryjna (np. palety, elementy konstrukcyjne o powtarzalnych wymiarach), warto rozważyć piłę automatyczną z szybkim podajnikiem i możliwością buforowania materiału.
- W zakładach produkujących okna, drzwi, schody czy meble na zamówienie przydatna będzie piła z regulacją kąta cięcia i bogatymi funkcjami programowania długości, kątów oraz kolejności operacji.
- Przy pracy głównie na litym drewnie kluczowe są rozwiązania optymalizujące ułożenie cięć z uwzględnieniem sęków i pęknięć; przy płytach i profilach warto skupić się na precyzji prowadzenia materiału i stabilności stołu.
Wydajność i skala produkcji
- Dla mniejszych zakładów często wystarczy kompaktowa piła z jednym podajnikiem, o prędkości posuwu do kilkudziesięciu metrów na minutę.
- W większych fabrykach, gdzie liczy się maksymalna produktywność, warto inwestować w modele z posuwem przekraczającym 150–200 m/min, możliwością pracy wielozmianowej oraz rozbudowaną automatyką załadunku.
Dokładność i powtarzalność
- W produkcji wymagającej bardzo ścisłych tolerancji (np. elementy okienne, meblarskie) zwróć uwagę na zastosowane prowadnice, rodzaj serwonapędów oraz systemy pomiarowe (enkodery, liniały pomiarowe).
- Sprawdź, czy producent podaje gwarantowaną dokładność długości oraz powtarzalność pozycjonowania podajnika.
Oprogramowanie i interfejs
- Panel operatorski powinien być intuicyjny, w języku polskim lub innym wygodnym dla załogi, z czytelnym ekranem dotykowym.
- Możliwość importowania planów rozkroju z zewnętrznych programów (np. optymalizatorów) znacznie przyspiesza pracę.
- Przydatna jest funkcja zdalnej diagnostyki i aktualizacji oprogramowania przez Internet.
Bezpieczeństwo i ergonomia
- Sprawdź obecność osłon tarczy, kurtyn świetlnych, przycisków awaryjnych oraz zabezpieczeń przed przypadkowym uruchomieniem.
- Ergonomiczny układ stołów, wygodny dostęp do strefy serwisowej i łatwość czyszczenia wpływają na komfort codziennej pracy.
Serwis i dostępność części
- Wybieraj producentów lub dystrybutorów z dobrą siecią serwisową w kraju oraz dostępem do części zamiennych w rozsądnym czasie.
- Upewnij się, że oferowane jest szkolenie dla operatorów i personelu utrzymania ruchu.
Budżet i całkowity koszt eksploatacji
- Oprócz ceny zakupu uwzględnij koszty energii, wymiany tarcz, serwisu, przeglądów oraz potencjalnych przestojów.
- Rozważ, w jakim czasie inwestycja powinna się zwrócić – przy dużej seryjności może to być stosunkowo krótki okres, przy produkcji jednostkowej dłuższy.
Przegląd typowych modeli i rozwiązań dostępnych na rynku
Rynek pił poprzecznych CNC jest bardzo zróżnicowany. Dostępne są zarówno maszyny europejskich i japońskich producentów premium, jak i tańsze konstrukcje z innych regionów świata. Choć konkretne modele i nazwy zmieniają się w czasie, można wyróżnić kilka charakterystycznych grup urządzeń:
Piły kompaktowe dla małych i średnich zakładów
To maszyny o stosunkowo niewielkich gabarytach, często ustawiane przy ścianie lub w rogu hali. Zwykle posiadają:
- elektroniczny popychacz materiału z napędem serwo i zakresem długości do 4–6 m,
- tarcze o średnicy 350–450 mm, odpowiednie do listew, kantówek i profili,
- prostą optymalizację długości, z możliwością zapisu kilkudziesięciu programów,
- ręczne lub półautomatyczne podawanie materiału na stół.
Są popularne w zakładach produkujących meble na wymiar, stolarkę budowlaną w mniejszych seriach oraz elementy wykończeniowe. Dzięki relatywnie niższej cenie pozwalają wejść w świat automatyzacji bez konieczności inwestowania w dużą linię.
Piły automatyczne do produkcji seryjnej
Ta grupa obejmuje maszyny o wyższej wydajności, przeznaczone do pracy na kilku zmianach. Charakteryzują się:
- automatycznym magazynem wejściowym (stół załadowczy, przenośniki rolkowe),
- szybkim podajnikiem o prędkościach rzędu kilkuset metrów na minutę,
- rozbudowaną optymalizacją rozkroju z możliwością uwzględniania wad drewna,
- integracją z systemami sortowania elementów po cięciu,
- często możliwością pracy w trybie „non-stop”, gdzie załadunek i odbiór odbywają się podczas pracy maszyny.
Stosowane są w dużych fabrykach palet, okien, drzwi, domów modułowych oraz w przemyśle meblarskim masowej skali. Ich koszt jest wyższy, ale w zamian zapewniają najwyższą produktywność i minimalny udział pracy ręcznej.
Piły specjalistyczne do konstrukcji drewnianych
Dla producentów więźby dachowej, domów szkieletowych czy elementów konstrukcyjnych istnieją dedykowane piły poprzeczne CNC zdolne do:
- cięcia pod różnymi kątami w jednej lub dwóch płaszczyznach,
- wykonywania skosów, zaciosów, nacięć montażowych,
- obsługi bardzo długich belek (nawet powyżej 12 m) przy zachowaniu wysokiej stabilności.
Tego typu maszyny często współpracują z oprogramowaniem CAD/CAM do projektowania konstrukcji drewnianych, co umożliwia bezpośrednie przeniesienie danych projektowych do sterownika piły.
Piły do profili i materiałów specjalnych
Osobną grupę stanowią piły poprzeczne CNC przystosowane do cięcia profili MDF, HDF, tworzyw sztucznych oraz profili aluminiowych stosowanych np. w meblarstwie, zabudowach wnętrz czy systemach wystawienniczych. Wyróżnia je:
- szczególnie dokładne prowadzenie materiału,
- często zamknięta komora cięcia ograniczająca pył,
- specjalne tarcze i parametry skrawania,
- opcje jak chłodzenie tarczy przy cięciu aluminium.
W zakładach, które łączą drewno z innymi materiałami (np. drewno + aluminium), tego typu piły potrafią zastąpić oddzielne stanowiska, ułatwiając logistyki procesu.
Ciekawe funkcje i nowoczesne rozwiązania w piłach poprzecznych CNC
Postęp technologiczny w dziedzinie automatyki, informatyki i narzędzi skrawających sprawia, że współczesne piły poprzeczne CNC oferują szereg zaawansowanych funkcji, które jeszcze kilka lat temu były dostępne wyłącznie w najdroższych maszynach.
Zaawansowana optymalizacja rozkroju
Systemy optymalizacji biorą pod uwagę długości wymaganych elementów, długość i jakość dostępnych desek, a także zdefiniowane przez użytkownika reguły (np. minimalna długość odpadu). Algorytmy szukają najlepszego układu cięć, aby maksymalnie wykorzystać materiał. W najbardziej zaawansowanych systemach operator może:
- oznaczać wady drewna na desce (np. markerem lub za pomocą skanera),
- zdefiniować strefy, które należy ominąć,
- dostosować priorytety – czy najważniejsza jest oszczędność materiału, czy szybkość wykonania.
Takie rozwiązania pozwalają ograniczyć straty surowca, co przy wysokich cenach drewna ma duże znaczenie ekonomiczne.
Integracja z systemami zarządzania produkcją
Coraz więcej pił poprzecznych CNC posiada interfejsy komunikacyjne umożliwiające połączenie z systemami ERP, MES lub dedykowanym oprogramowaniem produkcyjnym. Dzięki temu możliwe jest:
- automatyczne pobieranie list cięć z działu planowania produkcji,
- rejestrowanie postępu zleceń i raportowanie ilości wyprodukowanych elementów,
- analiza wydajności linii na podstawie danych historycznych,
- zdalny podgląd stanu maszyny (np. kolejne zlecenia, czas do zakończenia serii).
Rozwiązania zwiększające bezpieczeństwo i komfort obsługi
Nowoczesne piły CNC są projektowane tak, aby ograniczyć do minimum ryzyko wypadków. Stosuje się m.in.:
- kurtyny świetlne lub skanery obszaru, zatrzymujące pracę przy wejściu operatora w strefę niebezpieczną,
- blokady drzwi i osłon uniemożliwiające otwarcie ich podczas pracy tarczy,
- systemy autodiagnostyki, które informują o konieczności przeglądu, wymiany tarczy czy sprawdzenia serwonapędu,
- regulację wysokości stołów i pulpitu sterowania, co ułatwia pracę operatorom o różnym wzroście i pozwala lepiej dopasować stanowisko do ciągu technologicznego.
Funkcje wspierające utrzymanie jakości
Aby zapewnić stałą jakość cięcia, producenci pił poprzecznych CNC stosują m.in.:
- automatyczną diagnostykę odchyłek długości – maszyna potrafi wykryć, czy pojawiają się powtarzalne błędy i zasugerować korektę,
- monitorowanie zużycia narzędzia – na podstawie ilości cięć lub czasu pracy,
- zapisywanie i odtwarzanie ustawień parametrów dla konkretnych typów materiału i tarcz.
Miejsce piły poprzecznej CNC w nowoczesnym zakładzie stolarskim
Współczesny zakład stolarski czy fabryka mebli coraz rzadziej opiera się na pojedynczych, odseparowanych od siebie maszynach. Zamiast tego powstają całe ciągi technologiczne, w których poszczególne urządzenia przekazują sobie materiał, a systemy informatyczne przekazują informacje o zleceniu i parametrach obróbki. Piła poprzeczna CNC często pełni rolę jednego z pierwszych etapów procesu – odpowiada za przygotowanie elementów o właściwych wymiarach, które następnie trafiają na frezarki, wiertarki, linie klejące czy stanowiska montażowe.
Odpowiednio dobrana piła umożliwia:
- zwiększenie przepustowości całej linii – jeśli etap cięcia nie jest wąskim gardłem, kolejne stanowiska mogą pracować z nominalną wydajnością,
- uporządkowanie logistyki wewnętrznej – dzięki sortowaniu elementów po cięciu, oznaczaniu ich etykietami z kodami kreskowymi lub QR oraz przekazywaniu ich na odpowiednie strefy produkcji,
- lepszą kontrolę kosztów surowca – szczegółowe raporty o wykorzystaniu materiału ułatwiają negocjacje z dostawcami i planowanie zakupów.
Coraz powszechniejsze jest również podejście, w którym piła poprzeczna CNC jest ściśle powiązana z oprogramowaniem projektowym. Projektant mebli, okien czy konstrukcji tworzy model w programie CAD, z którego generowana jest lista elementów do cięcia. Lista ta trafia wprost do sterownika maszyny, minimalizując ryzyko pomyłki przy przepisywaniu wymiarów.
W takim środowisku piła poprzeczna CNC przestaje być jedynie narzędziem do rozkroju, a staje się ważnym ogniwem całego systemu produkcyjnego, wpływającym na terminowość realizacji zleceń, jakość wyrobów i ekonomię produkcji.
