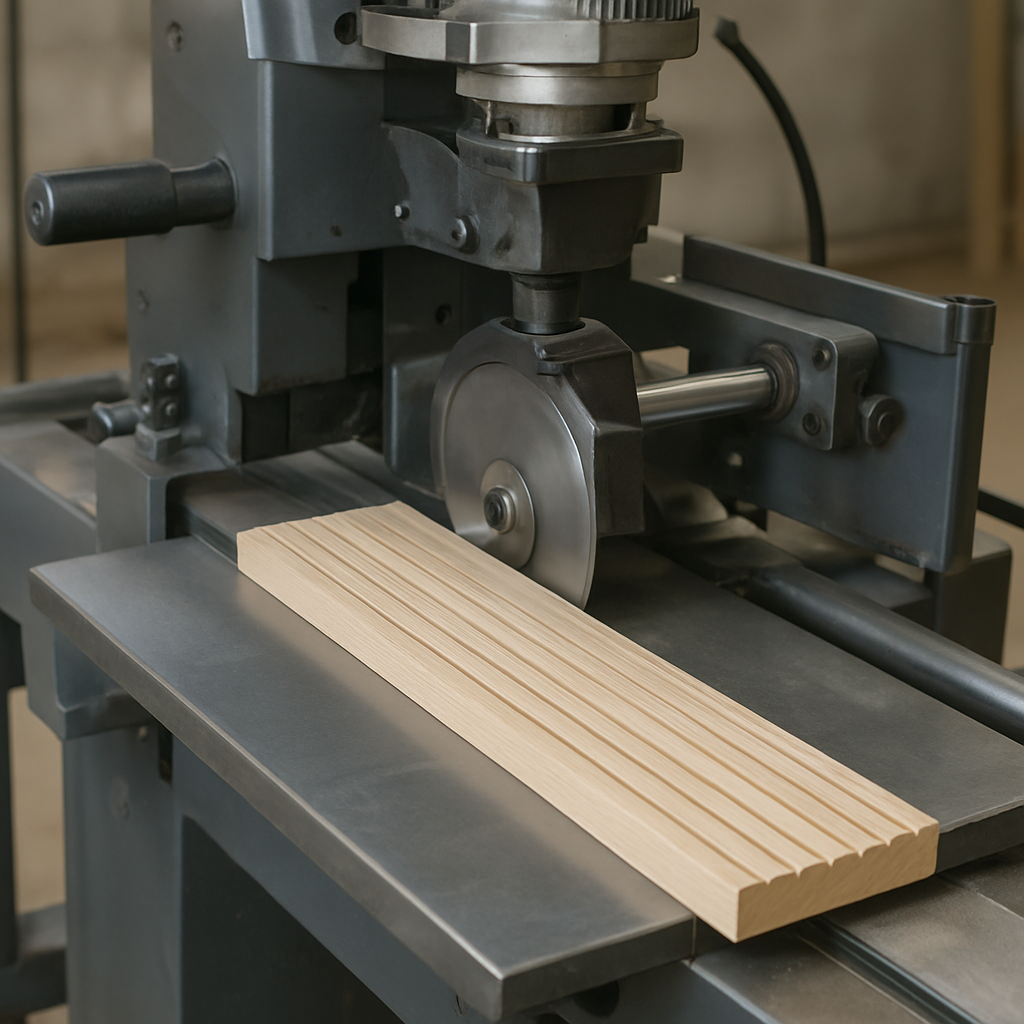

Maszyna do nacinania lameli, nazywana również maszyną do produkcji lameli lub frezarką lamelową, to wyspecjalizowane urządzenie stolarskie wykorzystywane do seryjnego wykonywania nacięć, rowków oraz kształtowania cienkich listew z drewna i materiałów drewnopochodnych. Dzięki wysokiej powtarzalności i precyzji pozwala ona znacząco przyspieszyć proces produkcji elementów takich jak żaluzje, lamele do drzwi, frontów, paneli ściennych, a także elementów dekoracyjnych i konstrukcyjnych. Poniższy artykuł omawia budowę i zastosowania tych maszyn, środowisko pracy, zalety i wady, przegląd najpopularniejszych grup maszyn oraz praktyczne wskazówki wyboru odpowiedniego modelu.
Budowa i zasada działania maszyn do nacinania lameli
Maszyny do nacinania lameli można spotkać zarówno w formie niewielkich stanowisk warsztatowych, jak i rozbudowanych, w pełni automatycznych linii produkcyjnych. Niezależnie jednak od skali, ich konstrukcja opiera się na kilku kluczowych podzespołach, które decydują o dokładności nacięć i wydajności pracy.
Podstawowe elementy konstrukcyjne
Typowa maszyna do produkcji lameli składa się z:
- Korpusu – sztywnej, stalowej lub żeliwnej ramy, na której osadzone są wszystkie pozostałe elementy robocze. Odpowiada za tłumienie drgań i stabilność pracy.
- Stołu roboczego – powierzchni, po której przesuwa się materiał. W maszynach przemysłowych stół może być wyposażony w rolki, łańcuchy transportowe lub posuw taśmowy, co ułatwia pracę w trybie ciągłym.
- Agregatu tnącego – jednego lub kilku wrzecion, na których montuje się piły tarczowe, frezy lub specjalne głowice profilowe. To one wykonują nacięcia, rowki i profilowanie lameli.
- Systemu posuwu – mechanicznego, pneumatycznego lub serwomechanicznego, który odpowiada za precyzyjne przesuwanie listew pod narzędziem skrawającym z zadaną prędkością.
- Układu sterowania – od prostych paneli z mechanicznymi nastawami po zaawansowane panele dotykowe z PLC oraz pamięcią programów technologicznych.
- Systemu odciągu trocin – króćców odciągowych podłączanych do centralnej instalacji odpylania, niezbędnych dla zachowania czystości oraz bezpieczeństwa pożarowego.
W wersjach bardziej rozbudowanych maszyna może być także wyposażona w automatyczny podajnik listew, magazyn odbiorczy, system pomiaru długości oraz moduły kontroli jakości, np. czujniki wykrywające zakleszczenie elementu lub nadmierne obciążenie wrzeciona.
Proces nacinania i formowania lameli
Najprostszy proces pracy wygląda następująco: operator podaje przygotowaną listwę lub płytę, ustawia parametry takie jak głębokość nacięcia, rozstaw rowków oraz prędkość posuwu, a następnie uruchamia cykl roboczy. Materiał przesuwa się pod narzędziem skrawającym, które wykonuje nacięcia o zadanym kształcie i rozmieszczeniu. W maszynach wielowrzecionowych możliwe jest jednoczesne wykonywanie kilku typów obróbki – na przykład nacięcia pod zawias, frezowanie fazy oraz nacięcia dekoracyjne.
W bardziej zaawansowanych urządzeniach parametry pracy mogą być zapisywane w postaci programów – operator wybiera odpowiedni program dostosowany do danego typu lameli, a maszyna automatycznie ustawia pozycję głowic, prędkości i sekwencję obróbki. Znacząco ogranicza to ryzyko błędów oraz skraca czas przezbrojenia między seriami.
Zastosowanie maszyn do nacinania lameli w praktyce
W zależności od konstrukcji i wyposażenia, maszyna do nacinania lameli może pełnić różne funkcje w zakładzie stolarskim lub przemysłowym. Łączy w sobie elementy frezarki, pilarki oraz często wyrówniarki czy czopiarki, a jej głównym zadaniem jest uzyskanie powtarzalnych, wysokiej jakości listew i paneli o konkretnej geometrii.
Gdzie maszyna do nacinania lameli znajduje zastosowanie
Najczęściej spotykane obszary wykorzystania to:
- Produkcja lameli do żaluzji wewnętrznych i zewnętrznych – cienkie listewki wymagające bardzo równomiernych nacięć i idealnie powtarzalnego profilu.
- Wytwarzanie lameli do drzwi i bram segmentowych – elementy konstrukcyjne i dekoracyjne, które muszą cechować się precyzyjnymi gniazdami oraz odpowiednim frezowaniem dla połączeń.
- Produkowanie lameli do paneli ściennych i sufitowych – listew dekoracyjnych z rowkami akustycznymi lub ozdobnymi, nacinanych na całej długości.
- Obróbka listew meblowych – fronty, boki, ramy drzwiowe, gdzie wymagane są nacięcia pod okucia, szkło lub elementy wypełniające.
- Produkcja okiennic, rolet drewnianych i elementów fasad – cienkie i szerokie listewki o powtarzalnym profilu i dokładnym załamywaniu krawędzi.
- Wytwarzanie lameli ławkowych, ogrodzeniowych i tarasowych – wykonywanie rowków przeciwpoślizgowych, nacięć odprowadzających wodę itd.
Oprócz przemysłu meblarskiego i stolarki budowlanej maszyny te spotyka się również w zakładach specjalizujących się w produkcji elementów akustycznych, gdzie dokładne nacięcia lameli wpływają na pochłanianie dźwięku oraz walory estetyczne ustrojów ściennych i sufitowych.
Środowisko pracy – warsztat a linia produkcyjna
Maszyna do nacinania lameli może funkcjonować w kilku typach środowisk:
- Mały zakład stolarski – pojedyncze stanowisko, często uniwersalne, które umożliwia zarówno nacinanie lameli, jak i inne procesy obróbki drewna. Kluczowe są tu elastyczność konfiguracji, niewielkie rozmiary oraz łatwość przezbrojenia.
- Średni zakład meblowy lub stolarki otworowej – maszyna pracuje jako element linii technologicznej, często z automatycznym podawaniem. Nacisk kładzie się na wydajność, integrację z innymi maszynami oraz stabilność parametrów.
- Duża fabryka – kilka zautomatyzowanych linii nacinania lameli, współpracujących z systemami MES i magazynami automatycznymi. Tutaj główną rolę odgrywa pełna automatyzacja, monitorowanie zużycia narzędzi, serwis zdalny i minimalizacja przestojów.
Warunki otoczenia mają duży wpływ na żywotność maszyn. Ze względu na obecność pyłów i trocin niezbędna jest wydajna instalacja odpylająca, a także regularna konserwacja prowadnic, łożysk i wrzecion. W nowoczesnych zakładach coraz częściej stosuje się zamknięte obudowy i kabiny dźwiękochłonne, które ograniczają hałas oraz poprawiają bezpieczeństwo obsługi.
Zalety i wady maszyn do produkcji lameli
Wybór maszyny do nacinania lameli wymaga przeanalizowania zarówno korzyści, jak i ograniczeń. Prawidłowo dobrane urządzenie może w znacznym stopniu zwiększyć konkurencyjność zakładu, jednak nie jest pozbawione pewnych niedogodności.
Najważniejsze zalety
- Wysoka wydajność produkcji – proces automatycznego nacinania i profilowania lameli jest wielokrotnie szybszy niż praca na klasycznych frezarkach czy pilarkach formatowych. Przy seryjnej produkcji przekłada się to bezpośrednio na niższy koszt jednostkowy.
- Powtarzalność i precyzja – możliwość ustawienia dokładnej głębokości nacięć, ich rozstawu, kąta oraz kształtu profilu sprawia, że każda lamela ma identyczne parametry, co jest kluczowe przy produkcji elementów przeznaczonych do montażu systemowego.
- Ograniczenie odpadów materiałowych – dobrze skonfigurowana maszyna optymalizuje szerokość i rozstaw nacięć, minimalizując ryzyko pęknięć, nadpaleń i innych wad, które prowadziłyby do odrzutów.
- Możliwość integracji z innymi procesami – wiele modeli można włączyć w ciąg techniczny obejmujący cięcie wstępne, klejenie, szlifowanie czy lakierowanie, co skraca czas produkcji od surowej listwy do gotowego produktu.
- Bezpieczeństwo pracy – nowoczesne maszyny wyposażone są w osłony, blokady, czujniki oraz systemy awaryjnego zatrzymania, ograniczając ryzyko wypadków w porównaniu do ręcznej obróbki na tradycyjnych obrabiarkach.
- Elastyczność konfiguracji – w wielu urządzeniach możliwa jest szybka wymiana narzędzi, zmiana rozstawu głowic czy programów obróbki, dzięki czemu maszyna nadaje się zarówno do długich serii, jak i krótkich serii z częstymi zmianami asortymentu.
Wady i ograniczenia
- Wysoki koszt inwestycji początkowej – szczególnie w przypadku maszyn automatycznych i linii wielowrzecionowych, cena zakupu, montażu oraz szkolenia załogi może być znacząca. Dla małych warsztatów często stanowi to barierę wejścia.
- Potrzeba przeszkolonego personelu – obsługa rozbudowanych paneli sterowania, programowanie zleceń oraz konserwacja wymagają większej wiedzy technicznej niż praca na prostych piłach czy frezarkach.
- Zależność od serwisu i części zamiennych – awaria sterownika, napędu lub specjalistycznej głowicy może doprowadzić do przestoju linii produkcyjnej, jeśli producent nie zapewnia szybkiego dostępu do serwisu i części.
- Ograniczona uniwersalność w porównaniu z klasycznymi obrabiarkami – maszyny do nacinania lameli są zaprojektowane głównie pod określony typ detalu i procesów. Choć wiele modeli jest elastycznych, to jednak nie zastąpią one całkowicie innych maszyn stolarskich.
- Pewne wymagania dotyczące jakości surowca – aby w pełni wykorzystać możliwości maszyny, drewno lub płyta muszą mieć odpowiednio przygotowaną powierzchnię, wilgotność oraz stabilność wymiarową; krzywe lub spękane deski mogą się klinować, powodując uszkodzenia lub przestoje.
Rodzaje i przegląd modeli maszyn do nacinania lameli
Na rynku dostępna jest szeroka gama maszyn, różniących się przeznaczeniem, skalą automatyzacji oraz budżetem, jaki trzeba na nie przeznaczyć. Zamiast skupiać się na konkretnych, szybko zmieniających się oznaczeniach handlowych, warto poznać główne kategorie urządzeń, wśród których można dokonać wyboru.
Maszyny jednostanowiskowe – warsztatowe
To stosunkowo kompaktowe urządzenia przeznaczone dla mniejszych zakładów lub działów prototypowych. Cechuje je:
- Ręczne podawanie materiału i regulacja większości parametrów mechanicznie (pokrętłami, skalami, ogranicznikami).
- Jedno lub dwa wrzeciona robocze, zwykle z możliwością montażu różnych narzędzi – tarcz, frezów prostych, frezów profilowych.
- Możliwość szybkiego przezbrojenia przy zmianie szerokości lameli, głębokości rowków czy typu nacięcia.
- Niższa cena zakupu oraz niewielkie wymagania przestrzenne.
Takie maszyny sprawdzają się u stolarzy produkujących krótsze serie lub elementy na zamówienie, gdzie ważna jest uniwersalność, a nie maksymalna wydajność. Przykładowe zastosowania to produkcja lameli dekoracyjnych, pojedynczych partii żaluzji czy elementów meblowych.
Maszyny półautomatyczne i liniowe
Kolejną grupą są maszyny przeznaczone do pracy w cyklu półautomatycznym lub jako część linii, w których wiele czynności realizowanych jest samoczynnie, a operator pełni głównie funkcję nadzorczą.
- Posuw materiału realizowany jest najczęściej przez automatyczne rolki, łańcuchy lub stoły taśmowe.
- Regulacja położeń głowic, wysokości oraz rozstawu odbywa się poprzez silniki z odczytem cyfrowym lub sterowniki PLC.
- Możliwa jest praca ciągła – z podajnika listew wejściowych do magazynu wyrobów gotowych, z minimalnym udziałem operatora.
- Maszyny często wyposażone są w pamięć programów, co ułatwia szybkie przełączanie pomiędzy różnymi typami lameli i zleceniami.
Tego typu urządzenia są kompromisem między dużą elastycznością a wysoką wydajnością. Doskonale sprawdzają się w średnich i większych zakładach, które produkują lamelę okienną, drzwiową czy panelową w seriach powtarzalnych, ale jednocześnie muszą regularnie zmieniać asortyment.
W pełni automatyczne linie do produkcji lameli
Najbardziej zaawansowaną kategorią są kompletne linie technologiczne projektowane pod konkretne zastosowania, np. zautomatyzowaną produkcję lameli żaluzjowych, drzwiowych czy paneli akustycznych. Charakteryzują się one:
- Wieloma stacjami roboczymi z niezależnymi głowicami – nacinanie, profilowanie, wiercenie, frezowanie boczne, czopowanie, czasem także szlifowanie.
- Rozbudowanymi systemami transportu wewnętrznego – stoły buforowe, przenośniki, roboty podające i odbierające detale.
- Zaawansowanym sterowaniem zintegrowanym z systemami zarządzania produkcją, możliwością zdalnej diagnostyki oraz automatyczną optymalizacją pracy.
- Minimalnym udziałem pracy ręcznej przy obsłudze, ale wysokimi wymaganiami przy wdrożeniu, programowaniu i serwisie.
Tego rodzaju linie są inwestycją typową dla dużych fabryk, planujących produkcję setek tysięcy metrów bieżących lameli miesięcznie, z bardzo wysokimi wymaganiami jakościowymi i koniecznością utrzymania kosztów jednostkowych na minimalnym poziomie.
Najpopularniejsze typy głowic i narzędzi
Dobór narzędzi skrawających ma ogromne znaczenie dla jakości lameli oraz wydajności maszyny. Najczęściej stosuje się:
- Piły tarczowe – używane głównie do cięcia wzdłużnego i poprzecznego oraz do wykonywania prostych nacięć o stałej szerokości. Dobrze sprawdzają się przy obróbce lameli konstrukcyjnych.
- Frezy palcowe i proste – do wykonywania rowków, gniazd pod okucia oraz prostych nacięć dekoracyjnych na powierzchni listew.
- Głowice profilowe – specjalne narzędzia o indywidualnie dobranym kształcie, pozwalające wykonać całkowity profil lameli w jednym przejściu. Stosowane często w produkcji żaluzji, paneli dekoracyjnych czy elewacyjnych.
- Narzędzia z węglików spiekanych lub PKD (polikrystaliczny diament) – szczególnie przy obróbce materiałów drewnopochodnych, MDF, HDF czy fornirowanych płyt, gdzie liczy się trwałość narzędzia i wysoka jakość powierzchni.
Wybór narzędzi powinien być dopasowany do gatunku drewna, jego wilgotności oraz zakładanego rytmu pracy maszyny. W produkcji seryjnej priorytetem jest trwałość i stabilność parametrów cięcia, nawet kosztem wyższej ceny narzędzia.
Jak wybrać odpowiednią maszynę do nacinania lameli
Decyzja o zakupie maszyny do produkcji lameli powinna wynikać z dokładnej analizy potrzeb zakładu, struktury zleceń oraz możliwości rozwoju w najbliższych latach. Poniżej najważniejsze kryteria, które warto uwzględnić.
Zakres produkcji i rodzaj lameli
Przed wyborem konkretnego modelu trzeba odpowiedzieć na kilka pytań:
- Jakie elementy będą wykonywane – lamela meblowa, żaluzjowa, drzwiowa, panelowa, akustyczna, ogrodzeniowa?
- Jakie są wymagane wymiary – minimalna i maksymalna szerokość, grubość oraz długość lameli?
- Jakiego typu nacięcia są potrzebne – klasyczne proste rowki, nacięcia dekoracyjne, skomplikowane profile, gniazda pod okucia?
- Jaka jest planowana wielkość produkcji – krótkie serie, produkcja średnioseryjna czy wielkoseryjna?
Jeśli profil produkcji jest zmienny, lepszym wyborem będzie maszyna uniwersalna z możliwością szybkiego przezbrojenia i zapisywania programów. Przy produkcji masowej jednego typu lameli opłacalne będzie zainwestowanie w specjalizowaną linię zoptymalizowaną pod konkretny wyrób.
Poziom automatyzacji
Stopień automatyzacji powinien odpowiadać zarówno skali produkcji, jak i dostępności wykwalifikowanego personelu:
- Dla małych zakładów – wystarczają maszyny jednostanowiskowe z ręcznym podawaniem i prostym sterowaniem, które nie wymagają rozbudowanej infrastruktury.
- Dla średnich firm – dobrym rozwiązaniem są maszyny półautomatyczne z automatycznym posuwem i cyfrową regulacją, pozwalające na zwiększenie wydajności bez rewolucji organizacyjnej.
- Dla dużych fabryk – uzasadnione jest wdrożenie w pełni zautomatyzowanych linii, zintegrowanych z pozostałymi procesami technologicznymi.
Warto pamiętać, że wysoka automatyzacja oprócz korzyści wymaga też inwestycji w szkolenia, serwis, infrastrukturę IT oraz konsekwentnego planowania utrzymania ruchu.
Jakość wykonania i renoma producenta
Maszyna do nacinania lameli to inwestycja na wiele lat. Dlatego należy zwrócić uwagę na:
- Jakość wykonania korpusu i prowadnic – sztywność, odporność na drgania, grubość blach, jakość odlewów.
- Rodzaj zastosowanych napędów – silniki, przekładnie, serwomechanizmy renomowanych marek zwykle oznaczają dłuższą żywotność.
- Dostępność serwisu i części zamiennych – czas reakcji serwisu, dostęp do dokumentacji, możliwość zdalnej diagnostyki.
- Referencje innych użytkowników – opinie zakładów o podobnym profilu produkcji, którzy już pracują na danej maszynie.
W praktyce lepiej jest wybrać solidny model ze średniej półki od producenta o dobrej reputacji niż najtańszą maszynę bez wsparcia, ponieważ koszty przestojów i napraw mogą szybko przewyższyć pozorne oszczędności.
Bezpieczeństwo i ergonomia
Pracownicy spędzają przy maszynie wiele godzin dziennie, dlatego warto ocenić również:
- Rozmieszczenie osłon i czujników bezpieczeństwa – czy obsługa jest intuicyjna, a zagrożenia fizyczne zminimalizowane.
- Głośność pracy – nadmierny hałas wymaga stosowania dodatkowych zabezpieczeń słuchu oraz wpływa na komfort pracy.
- Wysokość stołu, dostęp do panelu sterowania, wygoda regulacji elementów – ergonomiczne stanowisko zmniejsza zmęczenie operatora i ryzyko błędów.
- Możliwość podłączenia do istniejącej instalacji odciągowej – zbyt słaby odciąg trocin wpływa na bezpieczeństwo pożarowe oraz zdrowie pracowników.
Praktyczne wskazówki eksploatacyjne i inne ciekawe informacje
Aby maszyna do nacinania lameli zachowała wysoką precyzję i niezawodność, należy zadbać o prawidłową eksploatację i regularną konserwację. Kilka praktycznych aspektów ma tu szczególne znaczenie.
Konserwacja i serwis
Podstawą jest przestrzeganie zaleceń producenta w zakresie:
- Regularnego czyszczenia stołów, prowadnic i osłon z pyłu i trocin – najlepiej przy użyciu sprężonego powietrza oraz odkurzaczy przemysłowych, z zachowaniem zasad BHP.
- Smarowania punktów ruchomych – prowadnic, śrub pociągowych, łożysk, zgodnie z harmonogramem, co zapobiega przyspieszonemu zużyciu.
- Kontroli stanu narzędzi skrawających – tępe narzędzie prowadzi do przegrzewania drewna, wyszczerbień, a w skrajnym przypadku do niebezpiecznych uszkodzeń.
- Okresowego sprawdzania dokładności ustawień – w maszynach z cyfrowymi odczytami i serwonapędami konieczna jest kalibracja, aby zachować deklarowaną dokładność.
Nowoczesne urządzenia coraz częściej oferują funkcje diagnostyki prewencyjnej – monitorują temperaturę napędów, obciążenie wrzecion, liczbę cykli pracy i na tej podstawie sugerują wykonanie przeglądów lub wymianę części eksploatacyjnych.
Optymalizacja procesu produkcyjnego
Maszyna do nacinania lameli może stać się wąskim gardłem lub, przeciwnie, silnym punktem całego procesu technologicznego. W celu optymalizacji warto:
- Standaryzować wymiary surowca – stałe szerokości i grubości listew wejściowych ułatwiają pracę, skracają czas przezbrojenia i zmniejszają liczbę błędów.
- Grupować zlecenia o podobnej specyfice – np. najpierw wykonywać serie lameli wymagających tych samych narzędzi i ustawień, a dopiero później przechodzić do innych konfiguracji.
- Monitorować rzeczywiste czasy przezbrojeń – na tej podstawie można zaplanować harmonogram produkcji tak, aby minimalizować liczbę zmian ustawień w ciągu zmiany.
- Analizować odsetek odpadów – jeśli rośnie liczba wybrakowanych lameli, należy sprawdzić stan narzędzi, parametry posuwu, jakość surowca lub poprawność programów.
Rozsądna organizacja pracy przy maszynie nierzadko pozwala uzyskać większy efekt niż sama wymiana urządzenia na większe lub droższe.
Trend: integracja cyfrowa i Przemysł 4.0
Coraz więcej maszyn do nacinania lameli wyposażonych jest w interfejsy komunikacyjne umożliwiające integrację z systemami zarządzania produkcją, magazynem materiałów czy systemami raportowania. Umożliwia to:
- Śledzenie parametrów pracy w czasie rzeczywistym – ilość wyprodukowanych lameli, czas pracy, przestoje, alarmy.
- Automatyczne generowanie raportów wydajności – przydatne przy rozliczaniu zleceń oraz optymalizacji planów produkcyjnych.
- Łatwe wgrywanie programów obróbki – np. z biura konstrukcyjnego, gdzie powstają projekty nowych lameli i paneli.
- Zdalną diagnostykę serwisową – skracającą czas reakcji przy awarii, poprzez analizę logów i parametrów bezpośrednio przez producenta maszyny.
Taka cyfrowa integracja jest szczególnie ważna w większych zakładach, gdzie maszyna do nacinania lameli stanowi jeden z wielu elementów skomplikowanego łańcucha technologicznego i musi współpracować z innymi urządzeniami oraz systemami informatycznymi.
Dobór surowca i wpływ na jakość lameli
Nie bez znaczenia pozostaje właściwy dobór surowca. Nawet najlepsza maszyna nie skompensuje wad drewna, takich jak nadmierne paczenie, sęki w krytycznych miejscach, pęknięcia czy nieprawidłowa wilgotność. Dla stabilnej produkcji lameli szczególnie ważne są:
- Odpowiednia wilgotność drewna – zazwyczaj na poziomie 8–12% dla wnętrz, co minimalizuje ryzyko późniejszych odkształceń gotowych listew.
- Staranny dobór gatunku – gatunki twarde i stabilne (np. dąb, buk) dobrze nadają się na lamelę konstrukcyjną, podczas gdy gatunki miękkie (np. sosna) sprawdzą się przy lamelach dekoracyjnych czy żaluzjowych, ale wymagają innych parametrów skrawania.
- Właściwa obróbka wstępna – struganie, wyrównanie, klejenie warstwowe przed nacinaniem pozwala uzyskać lamelę o powtarzalnych parametrach i mniejszym ryzyku wypaczeń.
Kontrola jakości surowca już na etapie dostawy do zakładu pozwala zminimalizować przestoje oraz straty wynikające z uszkodzeń lameli podczas intensywnego procesu nacinania.
