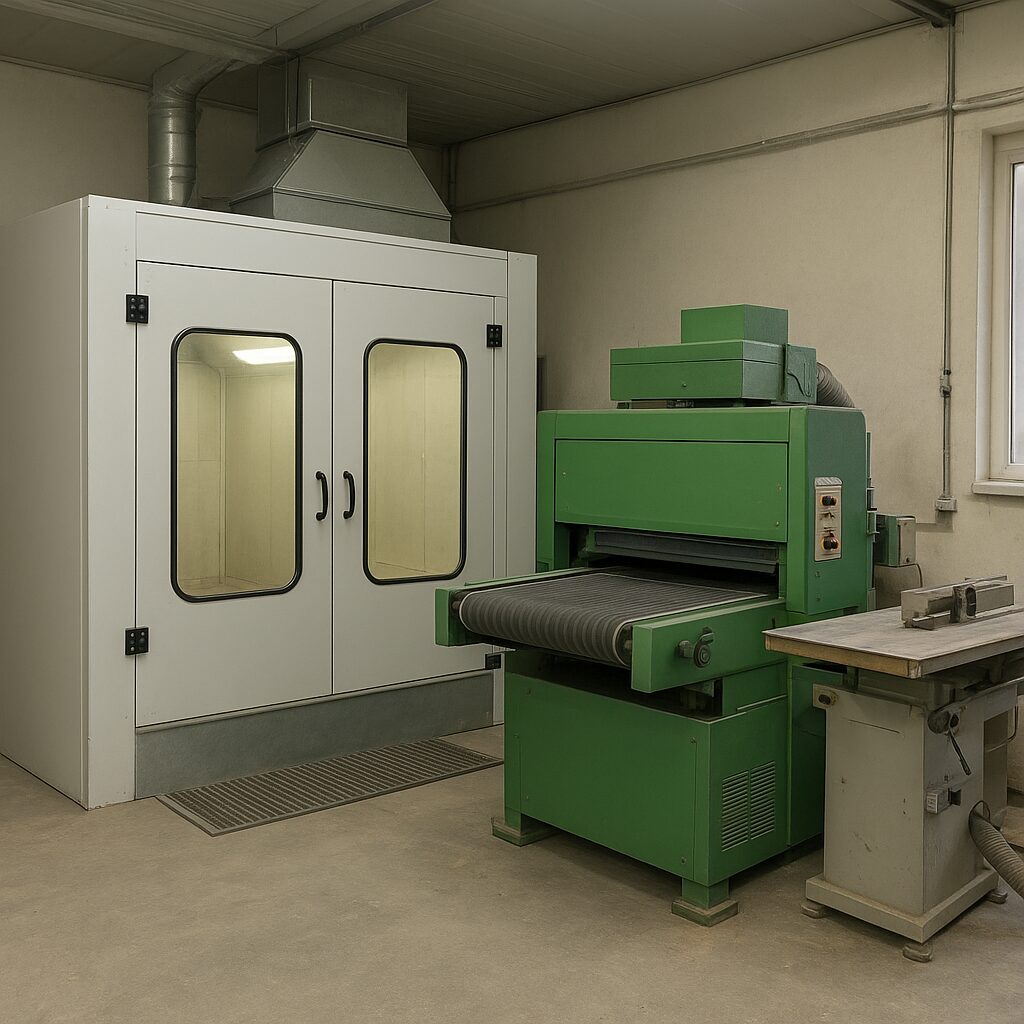

Kabina lakiernicza to jedna z kluczowych maszyn wykańczających w nowoczesnym zakładzie stolarskim oraz w każdej profesjonalnej lakierni przemysłowej. Pozwala nie tylko nadać wyrobom estetyczny wygląd, ale przede wszystkim zapewnia powtarzalną jakość powłoki, bezpieczeństwo pracowników i spełnienie norm dotyczących emisji lotnych związków organicznych. Odpowiednio dobrana i eksploatowana kabina znacząco wpływa na efektywność produkcji, ograniczenie odpadów i budowanie przewagi konkurencyjnej firmy.
Budowa i zasada działania kabiny lakierniczej
Kabina lakiernicza jest zamkniętym lub półotwartym pomieszczeniem technologicznym wyposażonym w system wentylacyjno-filtracyjny, oświetlenie, często także system grzewczy i automatykę sterującą. Jej zadaniem jest kontrola warunków pracy podczas nanoszenia powłok wykończeniowych na elementy z drewna litego, płyt drewnopochodnych czy kompozytów.
Podstawowe elementy konstrukcyjne
- Korpus – najczęściej wykonany z paneli stalowych ocynkowanych lub malowanych proszkowo, izolowanych termicznie. Zapewnia stabilną konstrukcję i odpowiednią szczelność.
- System wentylacji nawiewno–wywiewnej – serce kabiny. Składa się z wentylatorów, kanałów, przepustnic i komory mieszania powietrza. Odpowiada za utrzymanie właściwego przepływu powietrza i nadciśnienia lub podciśnienia w komorze lakierniczej.
- Układ filtracyjny – zestaw filtrów wstępnych, sufitowych i podłogowych lub ściennych, które wyłapują cząstki pyłu i mgły lakierniczej, chroniąc zarówno operatora, jak i środowisko.
- Oświetlenie – równomierne, o temperaturze barwowej zbliżonej do światła dziennego, co ułatwia ocenę jakości powłoki i wychwytywanie defektów (zacieków, chmur, smug).
- System grzewczo–suszący – nagrzewnice gazowe, olejowe lub elektryczne wraz z automatyką sterującą. Umożliwia prowadzenie procesu w cyklu natrysk–odparowanie–suszenie w jednej przestrzeni roboczej.
- Układy bezpieczeństwa – czujniki przepływu, presostaty, wyłączniki awaryjne, zabezpieczenia przeciwwybuchowe w strefach zagrożonych wybuchem oparów rozpuszczalników.
Zasada działania opiera się na wymuszonym przepływie powietrza przez strefę natrysku. Świeże, przefiltrowane powietrze tłoczone jest do kabiny (najczęściej przez sufit), a zanieczyszczone oparami i mgłą lakierniczą odciągane jest przez filtry w podłodze lub w ścianie. Przepływ jest tak zaprojektowany, aby cząstki nadmiarowego lakieru nie osiadały na świeżo malowanej powierzchni.
Rodzaje przepływu powietrza
- Przepływ pionowy (down-draft) – powietrze nawiewane jest z góry i odciągane przez rusztowaną podłogę. Zapewnia bardzo dobrą jakość powłoki, minimalizuje zawirowania i osiadanie pyłu na elemencie.
- Przepływ półpionowy – powietrze nawiewane jest z sufitu, ale odciąg następuje przez dolne partie ścian bocznych lub tylnej. Rozwiązanie kompromisowe, często stosowane w mniejszych lakierniach.
- Przepływ poziomy (cross-draft) – nawiew z przodu, wyciąg z tyłu kabiny. Jest prostszy konstrukcyjnie i tańszy, ale bardziej podatny na zawirowania, co wymaga większej dyscypliny technologicznej.
Wentylacja i filtracja – klucz do jakości i bezpieczeństwa
W kabinach stosuje się wielostopniowe systemy filtracyjne. Filtry sufitowe o wysokiej klasie skuteczności oczyszczają powietrze nawiewane, tak by do strefy natrysku nie dostawały się zanieczyszczenia z zewnątrz. Filtry podłogowe lub ścienne przechwytują mgłę lakierniczą i cząstki nadmiarowego materiału.
W przemyśle drzewnym wykorzystuje się głównie filtry kartonowe labiryntowe oraz włókniny filtracyjne, czasem w połączeniu z systemami wodnymi (ściana wodna), które dodatkowo wiążą cząstki stałe. Odpowiednio dobrany system filtrów chroni instalację wentylacyjną przed osadzaniem się materiału, zmniejsza ryzyko pożaru i ułatwia spełnienie wymagań środowiskowych.
Zastosowanie kabin lakierniczych w stolarstwie i przemyśle meblarskim
Kabiny lakiernicze są dziś standardem w profesjonalnych zakładach stolarskich, producentów mebli, stolarki drzwiowej i okienno–drzwiowej, a także w wytwórniach schodów, podłóg i elementów wyposażenia wnętrz. Dzięki nim możliwe jest prowadzenie procesów wykończeniowych na wysokim poziomie powtarzalności, niezależnie od warunków atmosferycznych i zewnętrznych zanieczyszczeń.
Typowe procesy realizowane w kabinie
- Nanoszenie bejc i barwników – równomierne wybarwienie fornirów oraz drewna litego, bez ryzyka zacieków czy przebarwień spowodowanych zbyt szybkim wysychaniem.
- Lakierowanie poliuretanowe, akrylowe, wodorozcieńczalne – tworzenie cienko- i grubowarstwowych powłok ochronno–dekoracyjnych na frontach meblowych, blatach, elementach konstrukcyjnych.
- Gruntowanie i podkładowanie – przygotowanie podłoża pod powłoki nawierzchniowe, w tym wypełnianie porów drewna i wyrównywanie powierzchni płyt MDF.
- Malowanie kryjące – szczególnie w kolorach z palety RAL i NCS, gdzie istotne jest precyzyjne odwzorowanie barwy i wysoka powtarzalność między seriami.
- Specjalistyczne wykończenia efektowe – patynowanie, cieniowanie, lakiery metaliczne, strukturalne czy soft touch realizowane ręcznie lub półautomatycznie.
Pracę w kabinie lakierniczej wykonuje się zarówno ręcznie, przy użyciu pistoletów natryskowych (np. HVLP, RP), jak i w sposób zautomatyzowany: za pomocą robotów lakierniczych lub maszyn z ruchomą belką natryskową. Kabina stanowi wówczas obudowę strefy roboczej, zapewniając stałe, zdefiniowane warunki procesu.
Gdzie kabina jest niezbędna, a gdzie wystarczy prostsze rozwiązanie?
W małej stolarni zajmującej się głównie produkcją jednostkową czy renowacją można spotkać ściany lakiernicze (jednostronne lub dwustronne) zamiast pełnej kabiny. Ściana lakiernicza odciąga mgłę natryskową z ograniczonego obszaru przed sobą, ale nie kontroluje w pełni warunków klimatcznych w przestrzeni roboczej.
Kabina jest praktycznie niezbędna, gdy:
- prowadzi się produkcję seryjną lub wielkoseryjną mebli i elementów wykończeniowych,
- wymagana jest wysoka klasa jakościowa powłok (np. wysoki połysk, lakiery bezbarwne na cenne gatunki drewna),
- stosuje się materiały wykończeniowe o wysokiej zawartości rozpuszczalników,
- firmę obowiązują rygorystyczne normy środowiskowe i BHP,
- proces lakierniczy musi być zintegrowany z linią transportu i automatycznym podawaniem/dostarczaniem elementów.
Prostsze rozwiązania mogą wystarczyć w warsztatach nastawionych na prace renowacyjne, produkcję prototypów czy krótkie serie, gdzie decydujące znaczenie ma elastyczność i niski koszt inwestycji, a nie maksymalna wydajność.
Zalety i wady stosowania kabiny lakierniczej
Choć kabina lakiernicza uznawana jest za standard nowoczesnej lakierni, jej wdrożenie wiąże się z określonymi konsekwencjami organizacyjnymi i finansowymi. Ocena opłacalności powinna uwzględniać nie tylko koszty inwestycji, ale też całkowity koszt eksploatacji oraz wpływ na jakość i tempo produkcji.
Najważniejsze zalety
- Kontrola warunków procesu – możliwość utrzymania stałej temperatury, wilgotności i prędkości przepływu powietrza. Pozwala to ograniczyć defekty powłok, takie jak matowienie, skórka pomarańczy czy pęcherze.
- Powtarzalność jakości – przy prawidłowym doborze parametrów i regularnej konserwacji można osiągnąć bardzo stabilne wyniki, co jest kluczowe w produkcji seryjnej.
- Bezpieczeństwo pracy – właściwie zaprojektowana kabina redukuje stężenie oparów rozpuszczalników, zmniejsza ryzyko wybuchu i pożaru, ułatwia spełnianie wymogów BHP i ppoż.
- Ochrona środowiska – system filtracyjny zatrzymuje znaczną część lotnych związków i mgły lakierniczej, ograniczając emisję do atmosfery i zanieczyszczenie otoczenia zakładu.
- Większa wydajność – zintegrowane systemy grzewcze przyspieszają odparowanie rozpuszczalnika i proces sieciowania powłok, skracając przerwy międzyoperacyjne.
- Lepsza organizacja przestrzeni – wyraźne wydzielenie strefy lakierniczej od pozostałych etapów produkcji (cięcie, szlifowanie, montaż) minimalizuje kontaminację pyłową.
- Możliwość automatyzacji – kabina ułatwia wdrożenie robotów i maszyn natryskowych, podłączenie przenośników i systemów układania/odbierania detali.
Najczęściej wskazywane wady
- Wysoki koszt inwestycyjny – zwłaszcza w przypadku kabin z systemem ogrzewania, odzyskiem ciepła i automatycznym sterowaniem przepływem powietrza.
- Znaczne zapotrzebowanie na energię – zarówno elektryczną do napędu wentylatorów, jak i cieplną do ogrzewania powietrza obiegowego lub świeżego.
- Konieczność regularnej wymiany filtrów – filtry sufitowe, ścienne i podłogowe zużywają się i ich wymiana generuje koszty eksploatacyjne oraz przestoje.
- Wymogi lokalowe i budowlane – kabina zajmuje sporo przestrzeni, wymaga odpowiedniej wysokości hali, a instalacja kanałów wyciągowych musi spełniać lokalne przepisy.
- Ograniczona elastyczność w porównaniu z otwartą przestrzenią – praca dużymi gabarytami bywa utrudniona, jeśli kabina została źle zwymiarowana na etapie projektu.
- Potrzeba odpowiedniego przeszkolenia personelu – nieprawidłowe ustawienie parametrów lub zaniedbania w konserwacji szybko niwelują przewagi technologiczne.
W praktyce korzyści jakościowe i organizacyjne przeważają nad wadami, szczególnie w firmach, które już pracują na poziomie przemysłowym lub aspireją do wejścia na rynki wymagające wysokich standardów wykończenia (np. meble premium, wyroby eksportowe).
Rodzaje kabin lakierniczych i przegląd popularnych rozwiązań
Rynek oferuje szeroką gamę kabin lakierniczych dedykowanych zarówno do małych warsztatów, jak i wielkich fabryk mebli. Różnią się konstrukcją, sposobem przepływu powietrza, poziomem automatyzacji oraz przeznaczeniem. Poniżej omówiono najważniejsze typy i ich typowe zastosowania.
Kabiny otwarte, półotwarte i zamknięte
- Kabiny otwarte – w praktyce to rozbudowane ściany lakiernicze z bocznymi ekranami i zadaszeniem. Zapewniają częściową ochronę przed przeciągami i pyłem, ale nie kontrolują w pełni klimatu. Sprawdzają się przy mniejszych gabarytach i mniejszym obciążeniu produkcyjnym.
- Kabiny półotwarte – np. z jedną otwartą ścianą roboczą i trzema zabudowanymi. Ułatwiają manipulację większymi elementami przy zachowaniu sensownego przepływu powietrza i ochrony przed zanieczyszczeniami z zewnątrz.
- Kabiny zamknięte – w pełni obudowane, z drzwiami przesuwnymi lub skrzydłowymi. Pozwalają na najlepszą kontrolę parametrów procesu i są standardem przy wykańczaniu elementów o wysokich wymaganiach jakościowych.
Kabiny ręczne i automatyczne
- Kabiny ręczne – przeznaczone do pracy operatora wyposażonego w pistolet natryskowy. Wymagają najwyższych umiejętności lakiernika, ale dają dużą elastyczność i możliwość indywidualnej korekty.
- Kabiny automatyczne – integrowane z robotami lakierniczymi, maszynami CNC do natrysku lub przenośnikami. Przykładem są kabiny do natrysku frontów płaskich na przenośniku taśmowym, w których lakier nanoszony jest przez ruchome belki z zestawem pistoletów.
Automatyzacja pozwala znacząco ograniczyć zużycie materiału (dzięki powtarzalnym ścieżkom natrysku i stabilnym parametrom), a także zredukować wpływ czynnika ludzkiego na jakość powłoki.
Kabiny z nagrzewnicą i bez systemu grzewczego
- Kabiny tzw. zimne (bez nagrzewnicy) – korzystają z powietrza o temperaturze otoczenia. Sprawdzają się głównie tam, gdzie stosuje się powłoki wodorozcieńczalne o krótszym czasie schnięcia lub gdzie warunki w hali są stabilne.
- Kabiny z nagrzewnicą – wyposażone w układ dogrzewania i wymuszania obiegu powietrza w trybie suszenia. Pozwalają prowadzić kompletny cykl natrysk–flash-off–suszenie w jednej przestrzeni roboczej, co przyspiesza proces i ogranicza potrzebę przenoszenia elementów.
W zaawansowanych modelach stosuje się systemy odzysku ciepła, które redukują koszty ogrzewania, szczególnie ważne przy dużej wydajności linii lakierniczej.
Przegląd wybranych rozwiązań rynkowych
Na rynku europejskim i polskim dostępne są produkty wielu renomowanych producentów. Wśród firm specjalizujących się w wyposażeniu lakierni stolarskich wymienić można m.in. marki włoskie, niemieckie i hiszpańskie, które oferują zarówno standardowe, modułowe kabiny, jak i rozwiązania projektowane na miarę. Typowy podział obejmuje:
- Kabiny kompaktowe do małych warsztatów – mają mniejszą kubaturę, uproszczoną automatykę i ograniczone możliwości rozbudowy, ale są stosunkowo łatwe w instalacji i serwisie.
- Kabiny modułowe – budowane z segmentów, które można dostosować długością, wysokością i szerokością do aktualnych potrzeb. Ułatwiają rozbudowę w miarę wzrostu firmy.
- Kabiny liniowe – element zintegrowanej linii lakierniczej, powiązany z systemami transportu podwieszanego lub taśmowego oraz z sekcjami szlifowania międzywarstwowego i suszenia.
- Kabiny specjalistyczne – np. do lakierowania elementów wielkogabarytowych (schody, belki konstrukcyjne) lub o niestandardowej geometrii (profilowane listwy, poręcze, okna).
Przy wyborze modelu istotne jest nie tylko logo producenta, lecz także dostępność serwisu, części zamiennych i wsparcia technologicznego – to one często decydują o realnych kosztach użytkowania w perspektywie kilkunastu lat.
Jak dobrać kabinę lakierniczą do potrzeb zakładu stolarskiego
Wybór kabiny lakierniczej powinien być poprzedzony rzetelną analizą profilu produkcji, stosowanych materiałów oraz planów rozwojowych firmy. Niedoszacowana kabina szybko stanie się wąskim gardłem, natomiast zbyt zaawansowane rozwiązanie może nigdy się nie zwrócić.
Kluczowe kryteria doboru
- Rodzaj i gabaryty wyrobów – fronty meblowe, drzwi, schody, okna czy wielkie blaty wymagają różnej przestrzeni roboczej oraz innego rozwiązania transportu wewnętrznego.
- Wolumen produkcji – im większa powtarzalność i seryjność, tym bardziej opłacalna staje się automatyzacja i inwestycja w kabinę o wyższej wydajności powietrza.
- Rodzaj powłok – lakiery rozpuszczalnikowe, wodorozcieńczalne, UV; każde z tych rozwiązań stawia inne wymagania w zakresie wentylacji, filtracji i temperatury pracy.
- Dostępna powierzchnia i wysokość hali – warunkują maksymalne wymiary kabiny i sposób prowadzenia kanałów nawiewno–wywiewnych.
- Wymogi formalne – lokalne przepisy dotyczące emisji LZO, poziomu hałasu, zabezpieczeń przeciwwybuchowych, a także wymogów straży pożarnej.
- Możliwość rozbudowy – warto przewidzieć, czy w przyszłości nie będzie potrzeby dołączenia dodatkowego modułu suszącego lub zwiększenia przepustowości.
Dobór wydajności wentylacji i rodzaju filtrów
Parametrem kluczowym jest objętościowy przepływ powietrza, wyrażany w m³/h. Musi on zapewnić odpowiednią prędkość przepływu w strefie roboczej (zwykle w zakresie 0,2–0,5 m/s, w zależności od technologii). Zbyt mała wydajność powoduje gromadzenie mgły lakierniczej, natomiast zbyt duża generuje niepotrzebne koszty energii i może zakłócać proces natrysku.
Dobór filtrów powinien uwzględniać rodzaj stosowanych lakierów oraz zakładane zmiany filtrów. Filtry o wyższej skuteczności zwykle są droższe, ale pozwalają wydłużyć interwały wymiany i zapewniają lepszą ochronę wentylatorów oraz kanałów przed odkładaniem się osadów.
Oświetlenie, ergonomia i bezpieczeństwo
Odpowiednie oświetlenie, najczęściej realizowane przez oprawy LED o wysokim współczynniku oddawania barw, ma bezpośredni wpływ na zdolność lakiernika do oceny jakości powierzchni. Światło powinno być rozmieszczone tak, aby minimalizować cienie i odblaski na wykańczanych elementach.
Ergonomia obejmuje wygodę dostępu do elementów, swobodę ruchu operatora, rozmieszczenie drzwi, paneli sterowania i gniazd przyłączeniowych. Dobra kabina przewiduje także miejsca na odwieszanie przewodów, uchwyty na pistolety, a czasem wbudowane systemy mycia i czyszczenia urządzeń natryskowych.
Z punktu widzenia bezpieczeństwa kluczowe są strefy EX i dobór sprzętu o odpowiedniej klasie przeciwwybuchowej. Dotyczy to zarówno wentylatorów, jak i opraw oświetleniowych, gniazd elektrycznych czy czujników. Zlekceważenie tych wymogów może skutkować nie tylko problemami z odbiorem inwestycji przez służby, ale przede wszystkim poważnym zagrożeniem dla pracowników.
Eksploatacja kabiny: dobre praktyki i typowe błędy
Nawet najlepsza kabina lakiernicza nie zapewni oczekiwanej jakości i bezpieczeństwa, jeśli będzie źle użytkowana. Codzienna praktyka zakładów pokazuje, że o trwałości i efektywności instalacji decyduje w równym stopniu projekt, jak i kultura techniczna załogi.
Konserwacja i serwis
- Regularna wymiana filtrów – zgodnie z zaleceniami producenta lub po przekroczeniu dopuszczalnego spadku ciśnienia na filtrze. Praca na zanieczyszczonych filtrach zwiększa ryzyko awarii wentylatorów i obniża skuteczność odciągu.
- Kontrola szczelności – sprawdzanie połączeń kanałów, drzwi serwisowych i przepustnic. Nieszczelności mogą powodować niekontrolowany dopływ nieprzefiltrowanego powietrza oraz zaburzenia przepływu.
- Okresowe przeglądy instalacji elektrycznej i systemów zabezpieczeń – testy wyłączników awaryjnych, czujników przepływu i presostatów są wymagane przez przepisy i instrukcje producentów.
- Czyszczenie wnętrza kabiny – usuwanie osadów z powierzchni ścian, lamp i posadzki, stosowanie specjalnych folii ochronnych lub farb łatwozmywalnych, które umożliwiają utrzymanie higieny pracy.
Typowe błędy wpływające na jakość powłok
- Niewłaściwa regulacja przepływu powietrza – zbyt mały odciąg sprzyja osiadaniu mgły lakierniczej na detalu, zbyt duży powoduje zbyt szybkie wysychanie kropli w locie i powstanie chropowatej powierzchni.
- Brak kontroli temperatury i wilgotności – szczególnie zimą, gdy powietrze jest suche i chłodne, a różnice między temperaturą detalu a powietrza w kabinie mogą generować problemy z przyczepnością.
- Przeładowywanie kabiny – zbyt duża liczba elementów jednocześnie ogranicza swobodny przepływ powietrza, powoduje wzajemne zasłanianie się detali i utrudnia równomierne nanoszenie powłok.
- Nieprawidłowe przygotowanie podłoża – pył po szlifowaniu, tłuste plamy czy resztki starych powłok są częstą przyczyną defektów, którym niesłusznie przypisuje się winę kabiny.
Znaczenie szkolenia personelu
Lakiernik pracujący w nowoczesnej kabinie powinien rozumieć nie tylko obsługę pistoletu i technikę natrysku, lecz także podstawowe zależności między parametrami procesu a efektem końcowym. Wiedza na temat optymalnej prędkości przepływu, właściwego ustawienia dysz, czasu odparowania między warstwami czy sposobu ułożenia elementów w przestrzeni roboczej często decyduje o tym, czy inwestycja w kabinę przełoży się realnie na wyższą jakość i wydajność.
Trendy rozwojowe i nowe technologie w kabinach lakierniczych
Rynek maszyn lakierniczych, w tym kabin dla przemysłu drzewnego, rozwija się dynamicznie. Producenci reagują zarówno na potrzeby poprawy efektywności energetycznej, jak i na zmiany w przepisach środowiskowych oraz rosnące wymagania klientów dotyczące jakości powłok.
Energooszczędność i odzysk ciepła
Coraz częściej stosuje się układy rekuperacji, które odzyskują część energii z powietrza wywiewanego i przekazują ją do strumienia powietrza nawiewanego. Pozwala to znacząco obniżyć koszty ogrzewania, co ma szczególne znaczenie przy dużej liczbie zmian roboczych i wysokiej intensywności pracy kabiny.
Dodatkowo implementuje się inteligentne układy sterowania prędkością wentylatorów (np. falowniki), które dostosowują wydajność do aktualnego obciążenia procesu – np. redukują moc w fazie postoju lub podczas operacji pomocniczych.
Integracja ze środowiskiem cyfrowym
Nowoczesne kabiny mogą być wyposażone w systemy monitoringu i zdalnego nadzoru parametrów pracy. Rejestracja temperatury, wilgotności, przepływu powietrza, a także zużycia energii i statusu filtrów umożliwia wczesne wykrywane odchyleń oraz planowanie konserwacji w sposób minimalizujący przestoje.
W większych zakładach dane z kabiny są integrowane z systemami zarządzania produkcją (MES, ERP), co pozwala na lepsze planowanie partii lakierniczych, optymalizację zużycia materiałów i analizę kosztów jednostkowych konkretnej serii czy klienta.
Nowe rodzaje powłok a wymagania wobec kabiny
Rozwój lakierów wodorozcieńczalnych i systemów hybrydowych wymusza modyfikacje w projektowaniu kabin. Większy udział wody w składzie powłok wpływa na sposób odparowywania, a także na dopuszczalne zakresy temperatury i wilgotności, przy których uzyskuje się optymalne wyniki.
W przypadku powłok utwardzanych promieniowaniem UV kabina często pełni funkcję strefy natrysku, po której następuje tunel UV. Wymaga to szczególnej kontroli czystości powietrza, aby nie zanieczyszczać warstwy, która w krótkim czasie zostanie utwardzona do ostatecznej postaci.
Podsumowanie praktycznej roli kabiny lakierniczej w warsztacie stolarskim
Kabina lakiernicza jest dziś jednym z najważniejszych ogniw w łańcuchu produkcji wyrobów z drewna i materiałów drewnopochodnych. Jej dobór i eksploatacja wpływają nie tylko na estetykę i trwałość powłok, ale też na wydajność całej linii produkcyjnej, poziom bezpieczeństwa pracy i koszty funkcjonowania zakładu.
Inwestycja w dobrze zaprojektowaną kabinę, dopasowaną do specyfiki produkcji i uzupełnioną o rzetelne szkolenie personelu, stanowi jeden z najskuteczniejszych sposobów na podniesienie standardu wykończenia, poprawę warunków pracy oraz zwiększenie konkurencyjności na rynku meblarskim i stolarskim. Właściwie wykorzystana kabina lakiernicza zamienia wykańczanie powierzchni z etapu problematycznego, pełnego reklamacji i strat, w stabilny, powtarzalny proces o wysokiej jakości technicznej i wizualnej.
