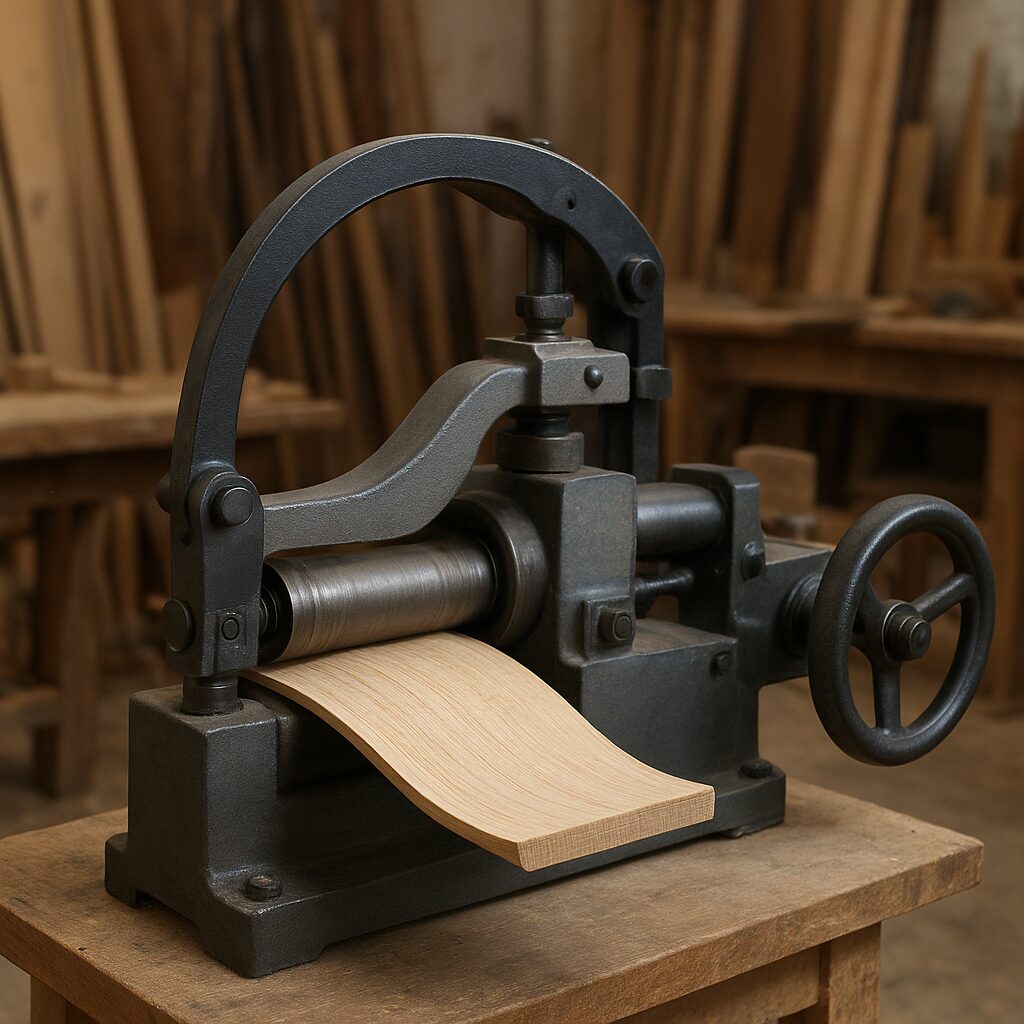

Giętarka do drewna to jedna z tych maszyn stolarskich, które otwierają zupełnie nowe możliwości projektowe. Umożliwia precyzyjne nadawanie drewnu łuków, spiral i nietypowych kształtów, które ręcznie byłyby trudne lub niemożliwe do wykonania w powtarzalny sposób. Tego typu urządzenia spotkamy zarówno w dużych zakładach meblarskich, jak i w mniejszych pracowniach rzemieślniczych nastawionych na produkcję krótkich serii lub wyrobów unikatowych. Zrozumienie zasad działania giętarek, ich ograniczeń, a także różnic między poszczególnymi modelami pozwala dobrać maszynę najlepiej dopasowaną do skali produkcji i rodzaju realizowanych projektów.
Na czym polega gięcie drewna i jakie są rodzaje giętarek?
Gięcie drewna to proces trwałego zmieniania kształtu elementu przy zachowaniu jego wytrzymałości i estetyki. Wymaga on kontrolowanego połączenia wilgotności, temperatury i nacisku. Odpowiednie przygotowanie surowca sprawia, że włókna drewna stają się elastyczne i dają się uformować na kopycie, formie lub w specjalnej matrycy. Po ostudzeniu i wysuszeniu element zachowuje zadany kształt.
W praktyce stolarskiej spotykamy kilka głównych metod gięcia, do których dostosowane są konkretne typy giętarek:
- Giętarka do gięcia na gorąco – wykorzystuje parę wodną, gorącą wodę, promienniki podczerwieni lub grzałki elektryczne. Najczęściej stosowana przy produkcji elementów krzeseł, poręczy, ram, łuków konstrukcyjnych. Drewno jest podgrzewane i nawilżane, a następnie dociskane do formy.
- Giętarka do gięcia na zimno – opiera się na warstwowym klejeniu cienkich listew lub fornirów na szablonie. Sama maszyna jest raczej systemem docisków (prasy, ramy, śruby dociskowe) niż klasyczną giętarką, ale wiele współczesnych rozwiązań łączy te funkcje.
- Giętarka próżniowa (worki próżniowe, stoły próżniowe) – element wraz z formą umieszcza się w elastycznym worku. Pompa próżniowa wyciąga powietrze, a ciśnienie atmosferyczne dociska warstwy drewna do formy. To popularny sposób gięcia sklejki i fornirów.
- Giętarka rolkowa (walcowa) – stosowana częściej do metalu, ale istnieją wersje i przystawki do drewna, np. do gięcia cienkich listew, lameli, oklein na krawędziach. Tutaj kluczową rolę odgrywają rolki prowadzące i dociskające.
- Giętarka do sklejki i forniru – wyspecjalizowane urządzenia, które łączą podgrzewanie, docisk oraz czasem klejenie. Umożliwiają tworzenie złożonych kształtek meblowych.
W języku potocznym mianem giętarki określa się zarówno proste urządzenia warsztatowe (manualne kopyta, formy, zestawy docisków), jak i zautomatyzowane maszyny z elektronicznym sterowaniem, systemem podgrzewania i precyzyjną kontrolą parametrów procesu. W zakładach przemysłowych dominują giętarki CNC, natomiast w małych pracowniach rzemieślniczych częściej spotkamy półautomaty i rozwiązania manualno-mechaniczne.
Zastosowanie giętarki do drewna w stolarstwie i przemyśle
Giętarka do drewna kojarzy się przede wszystkim z produkcją mebli, ale jej zastosowanie jest znacznie szersze. Oto najważniejsze obszary, w których takie maszyny są wykorzystywane:
Meble gięte – od klasycznych krzeseł po nowoczesne formy
To najbardziej oczywista i wciąż najważniejsza dziedzina zastosowania giętarek. Dzięki gięciu możliwa jest produkcja takich elementów jak:
- nogi krzeseł i foteli o mocno wygiętym profilu,
- oparcia wyprofilowane do kształtu pleców,
- podłokietniki i poręcze,
- ramy foteli bujanych,
- stelaże mebli designerskich, w których forma łuku jest elementem dekoracyjnym.
Znane klasyczne krzesła gięte (np. w stylu wiedeńskim) powstawały dzięki wykorzystaniu pary wodnej i form, które były pierwowzorem dzisiejszych przemysłowych giętarek. Współczesne maszyny są jednak znacznie bardziej precyzyjne, a proces jest łatwiejszy do powtórzenia w większych seriach.
Stolarka budowlana, schody i elementy konstrukcyjne
Giętarka do drewna znajduje zastosowanie także przy produkcji elementów budowlanych:
- łukowe nadproża i ramy okienne,
- poręcze schodów kręconych i zabiegowych,
- gięte belki i dźwigary w lekkich konstrukcjach,
- okładziny ścian, sufitów i filarów o kształcie cylindrycznym lub falistym.
Dzięki technice gięcia można stosować drewno tam, gdzie wcześniej używano wyłącznie elementów prostoliniowych lub metalu. Odpowiednio zaprojektowane łuki drewniane są jednocześnie estetyczne i funkcjonalne, szczególnie w nowoczesnych realizacjach architektonicznych.
Wyposażenie wnętrz, elementy dekoracyjne, instrumenty
Giętarki pozwalają tworzyć detale, które pełnią funkcję zarówno użytkową, jak i ozdobną:
- oprawy luster, ramy obrazów, elementy listew dekoracyjnych,
- fronty meblowe z łagodnymi zaokrągleniami,
- maskownice instalacji, obudowy słupów i przewodów,
- elementy instrumentów muzycznych (np. boki gitar, skrzypiec, wiolonczel),
- gięte panele akustyczne, które poprawiają rozpraszanie dźwięku w pomieszczeniu.
W rzemiośle artystycznym i lutnictwie stosuje się z reguły bardziej wyspecjalizowane, mniejsze giętarki, często ręcznie regulowane, z miejscowym podgrzewaniem elementu i bardzo dużą kontrolą operatora nad procesem.
Branże specjalistyczne: jachty, caravaning, design
Gięte elementy drewniane stają się ważnym komponentem również w branżach niszowych:
- budowa i wykańczanie jachtów – gięte listwy, zabudowy wewnętrzne, relingi drewniane, elementy pokładu,
- zabudowy kamperów i przyczep – gięte szafki, obudowy okien, przejść i narożników w celu oszczędności miejsca,
- projekty designerskie małoseryjne – krótkie serie krzeseł, stolików, lamp, w których gięte drewno jest wyróżnikiem produktu.
W tych zastosowaniach znaczenie ma nie tylko funkcja użytkowa, ale też unikalny wygląd, który nadaje produktowi wysoką wartość postrzeganą. Dlatego szczególnie często używa się tu sklejki i fornirów szlachetnych gatunków.
Jak działa giętarka do drewna – kluczowe elementy konstrukcji
Choć wygląd giętarek może się znacznie różnić w zależności od przeznaczenia, większość z nich zawiera kilka wspólnych elementów konstrukcyjnych:
- Stół roboczy lub rama – baza, do której mocowane są formy, kopyta oraz systemy docisku.
- Formy i kopyta – kształtki odwzorowujące docelową geometrię elementu. To do nich dociskany jest obrabiany materiał.
- System docisku – mogą to być siłowniki hydrauliczne, pneumatyczne, wrzeciona śrubowe, dźwignie mechaniczne lub kombinacje tych rozwiązań.
- Układ podgrzewania – grzałki oporowe, promienniki, rury parowe, maty grzewcze, płyty grzewcze lub dysze parowe.
- System sterowania – od prostych termostatów i zegarów czasowych, po zaawansowane sterowanie PLC lub CNC z możliwością wprowadzania programów gięcia.
- Elementy bezpieczeństwa – blokady krańcowe, osłony, wyłączniki awaryjne, zabezpieczenia temperatury.
W najprostszych rozwiązaniach manualnych wiele z tych funkcji realizuje stolarz własnoręcznie: przygotowuje formy, używa zacisków stolarskich, korzysta z parownicy lub pieca do podgrzewania elementów. Profesjonalna giętarka integruje te funkcje w jednej maszynie, co znacząco poprawia powtarzalność i skraca czas procesu.
Przebieg procesu gięcia na typowej giętarce
Standardowa sekwencja pracy przy gięciu drewna wygląda następująco:
- Dobór odpowiedniego gatunku drewna (często buk, jesion, dąb, klon) i jego wstępne przygotowanie (przecieranie, suszenie do właściwej wilgotności, ewentualne parowanie wstępne).
- Ustawienie formy na stole roboczym giętarki, w razie potrzeby regulacja promienia gięcia.
- Podgrzanie elementu – w komorze parowej, w wannie z gorącą wodą lub bezpośrednio na maszynie dzięki wbudowanym grzałkom.
- Przeniesienie nagrzanego elementu na giętarkę i ułożenie go względem kopyta.
- Uruchomienie docisku (ręcznego, hydraulicznego lub pneumatycznego), stopniowe wyginanie elementu do żądanego kształtu.
- Utrzymanie ciśnienia i temperatury przez określony czas, tak aby struktura drewna ustabilizowała się w nowym kształcie.
- Schłodzenie i suszenie elementu – na maszynie lub w oddzielnym stojaku, często przy zachowaniu docisku do formy, aby zminimalizować sprężyste odkształcenie wsteczne.
Parametry takie jak temperatura, wilgotność, czas nagrzewania i czas trwania docisku są kluczowe dla jakości wyrobu. Dlatego w bardziej zaawansowanych giętarkach spotykamy cyfrowe układy sterowania, które pozwalają zapamiętywać i odtwarzać sprawdzone programy gięcia dla poszczególnych detali.
Zalety i wady giętarek do drewna
Wprowadzenie giętarki do zakładu stolarskiego wiąże się z konkretnymi korzyściami, ale również ograniczeniami, o których warto wiedzieć przed inwestycją.
Najważniejsze zalety
- Rozszerzenie możliwości projektowych – możliwość tworzenia łuków, fal, kształtów organicznych i ergonomicznych, które wyróżniają produkt na tle konkurencji.
- Lepsze wykorzystanie materiału – zamiast kleić wiele elementów pod kątem, można zastosować jeden gięty element, co nasila ciągłość włókien i często poprawia wytrzymałość.
- Powtarzalność kształtów – raz przygotowana forma i ustawiony program gięcia pozwalają uzyskać dziesiątki lub setki identycznych elementów.
- Możliwość pracy z różnymi materiałami – lite drewno, sklejka, fornir, płyty warstwowe, a w niektórych przypadkach również materiały kompozytowe.
- Wzrost wartości dodanej produktu – meble i elementy gięte są postrzegane jako bardziej ekskluzywne, co przekłada się na wyższe ceny sprzedaży.
- Lepsza ergonomia – np. krzesła z giętymi oparciami i podłokietnikami są wygodniejsze dla użytkownika bez konieczności stosowania skomplikowanych okuć.
Najczęstsze wady i ograniczenia
- Inwestycja w maszyny i formy – zakup giętarki, przygotowanie kopyt, matryc oraz systemu zasilania (para, prąd, sprężone powietrze) generuje istotne koszty początkowe.
- Wymagania materiałowe – nie każde drewno nadaje się do gięcia. Konieczna jest selekcja, eliminacja wad (sęków, pęknięć, usłojenia krzywoliniowego).
- Ryzyko strat produkcyjnych – przy niewłaściwych parametrach może dochodzić do pęknięć, rozwarstwienia czy skręcenia elementu, co zwiększa odpad.
- Konieczność doświadczenia operatora – szczególnie przy gięciu litych elementów, operator musi rozumieć zachowanie drewna pod wpływem temperatury i wilgoci.
- Czasochłonność – proces nagrzewania, gięcia i suszenia bywa długi, co należy uwzględnić przy planowaniu produkcji.
- Ograniczenia wymiarowe – każda giętarka ma określony maksymalny promień gięcia, długość i grubość elementów, które można w niej obrabiać.
W praktyce najbardziej efektywnie wykorzystują giętarki te zakłady, które przygotowują serię powtarzalnych elementów, a nie pojedyncze, jednostkowe detale. W momencie, gdy koszt przygotowania formy rozkłada się na duży wolumen produkcji, giętarka staje się bardzo ekonomicznym narzędziem.
Rodzaje giętarek a miejsce ich stosowania
Dobór typu giętarki jest ściśle związany ze skalą produkcji, dostępną przestrzenią, budżetem i specyfiką realizowanych zleceń. Można wyróżnić kilka głównych kategorii.
Giętarki warsztatowe i rzemieślnicze
Są to maszyny o mniejszych gabarytach, często wolnostojące lub mocowane do stołu, dostosowane do pracy w:
- niewielkich zakładach stolarskich,
- pracowniach renowacji mebli,
- warsztatach lutniczych i rzemiosła artystycznego,
- pracowniach prototypowania mebli i małych serii.
Ich cechy charakterystyczne:
- stosunkowo prosta konstrukcja,
- często ręczne ustawianie parametrów,
- moc zasilania dostosowana do sieci jednofazowej lub słabszej trójfazowej,
- ograniczone wymiary giętych elementów,
- niższa cena zakupu niż w przypadku maszyn przemysłowych.
Są dobrym wyborem dla zakładów, które dopiero zaczynają przygodę z gięciem drewna lub realizują krótkie, zmienne serie produktów.
Giętarki przemysłowe
To maszyny przeznaczone do pracy w trybie wielozmianowym, często zintegrowane z liniami produkcyjnymi. Najczęściej spotyka się je w:
- fabrykach mebli giętych,
- zakładach produkujących masowo krzesła, fotele, elementy ramowe,
- dużych firmach zajmujących się wyposażeniem obiektów (biura, hotele, restauracje).
Charakteryzują je:
- duża wydajność,
- zautomatyzowany system podawania i odbioru elementów,
- rozbudowane sterowanie elektroniczne (często CNC),
- możliwość zapamiętywania setek programów gięcia,
- wysoka powtarzalność i kontrola jakości.
Są to urządzenia kosztowne, wymagające odpowiedniej infrastruktury (mocne przyłącze elektryczne, często instalacja pary technologicznej, sprężone powietrze) oraz przeszkolonych operatorów.
Giętarki specjalistyczne – próżniowe, do forniru, do sklejki
W tej grupie znajdują się:
- stoły próżniowe z workami – elastyczne rozwiązanie do gięcia sklejki, forniru na kopytach o różnych kształtach,
- formy grzewcze do cienkich okładzin – stosowane przy produkcji giętych frontów, obudów i paneli,
- maszyny łączące gięcie z prasowaniem klejonych warstw – przeznaczone do elementów warstwowych, gdzie kluczowe jest połączenie procesu gięcia i klejenia.
Sprawdzają się tam, gdzie priorytetem jest elastyczność co do kształtu i częsta zmiana form, a zarazem utrzymanie wysokiej jakości powierzchni.
Jak wybrać giętarkę do drewna – kryteria doboru
Wybór konkretnego modelu jest decyzją strategiczną. Warto podejść do niej systematycznie, biorąc pod uwagę kilka kluczowych obszarów.
Analiza potrzeb produkcyjnych
Na początku warto odpowiedzieć na pytania:
- Jakie elementy będą gięte? (kształt, długość, grubość, gatunek drewna)
- Jak duże serie planuje się produkować? (pojedyncze sztuki, krótkie serie, produkcja masowa)
- Czy planowane jest gięcie na gorąco, na zimno, czy w obu wariantach?
- Czy w przyszłości zakres wyrobów ma się rozszerzać?
Na tej podstawie można określić, czy wystarczy uniwersalna giętarka warsztatowa, czy potrzebna jest zautomatyzowana maszyna przemysłowa, a może system próżniowy do gięcia warstwowego.
Parametry techniczne maszyny
Podczas porównywania modeli warto zwrócić uwagę na:
- maksymalną długość i szerokość obrabianych elementów,
- zakres promieni gięcia, które da się uzyskać,
- maksymalną grubość materiału,
- moc i typ układu grzejnego (czas nagrzewania, równomierność temperatury),
- siłę i rodzaj docisku (hydrauliczny, pneumatyczny, mechaniczny),
- rodzaj sterowania (manualne, półautomatyczne, CNC),
- dostępność akcesoriów (formy, kopyta, przedłużki, elementy mocujące).
Istotne jest również, czy producent zapewnia możliwość rozbudowy maszyny w przyszłości – np. o dodatkowe osie gięcia, nowe głowice czy integrację z innymi urządzeniami w zakładzie.
Warunki lokalowe i infrastruktura
Giętarka do drewna wymaga odpowiedniej przestrzeni oraz zaplecza technicznego. Przy planowaniu zakupu trzeba wziąć pod uwagę:
- wymiary maszyny i strefy roboczej (miejsce na załadunek i rozładunek długich elementów),
- dostępność odpowiedniego zasilania elektrycznego,
- możliwość podłączenia instalacji parowej lub wodnej, jeśli jest wymagana,
- wymogi wentylacji i odprowadzania wilgoci w przypadku intensywnego gięcia na parze,
- kwestie bezpieczeństwa – wygodny dostęp do wyłączników awaryjnych, brak kolizji z innymi maszynami.
Dla małych zakładów często lepszym wyborem jest bardziej kompaktowy model, nawet kosztem nieco mniejszej wydajności, ale za to łatwiejszy w ustawieniu i obsłudze.
Koszty eksploatacji i serwis
Oprócz ceny zakupu trzeba uwzględnić:
- zużycie energii elektrycznej lub pary technologicznej,
- koszty materiałów pomocniczych (np. worki próżniowe, uszczelki, oleje),
- dostępność serwisu i części zamiennych,
- czas przestojów w razie awarii,
- koszty szkolenia operatorów.
W przypadku maszyn używanych kluczowe jest sprawdzenie stanu układu grzewczego, siłowników, elektroniki sterującej oraz dokumentacji technicznej. Niska cena zakupu może się szybko zniwelować, jeśli konieczne będą poważne naprawy.
Przegląd typów i przykładowych rozwiązań konstrukcyjnych
Zamiast koncentrować się na konkretnych markach, warto omówić różne podejścia konstrukcyjne, które producenci stosują w giętarkach do drewna. Pozwoli to lepiej zrozumieć, jakie rozwiązania są dostępne na rynku.
Giętarki z komorą parową
To klasyczne maszyny, w których drewno najpierw trafia do komory parowej. Po określonym czasie jest wyjmowane i przenoszone na formę giętarki. Cechy szczególne:
- możliwość gięcia elementów o większym przekroju (np. nogi krzeseł, łuki ramowe),
- konieczność zasilania w parę (kocioł, generator pary),
- wymóg dobrej organizacji pracy, aby szybko przenosić nagrzane elementy na formy,
- dobrze sprawdzają się przy drewnie litym.
W wielu zakładach komora parowa jest oddzielnym urządzeniem, a sama giętarka służy wyłącznie do formowania i docisku. Jednak coraz częściej spotyka się rozwiązania zintegrowane.
Giętarki z wbudowanym nagrzewaniem elektrycznym
W tych maszynach element jest nagrzewany bezpośrednio na formie, dzięki:
- grzałkom oporowym,
- płytom grzewczym,
- promiennikom podczerwieni,
- matom grzewczym przylegającym do elementu.
Dają one większą kontrolę nad temperaturą i pozwalają zautomatyzować cały proces. Sprawdzają się szczególnie przy gięciu klejonek, sklejki i forniru, ale również przy elementach z litego drewna o umiarkowanej grubości.
Systemy próżniowe do gięcia warstwowego
Worki próżniowe i stoły próżniowe to rozwiązania o dużej elastyczności. Umożliwiają gięcie:
- sklejki o różnej grubości,
- pakietów forniru klejonych na kopytach,
- elementów warstwowych o skomplikowanych kształtach 3D.
Ich główne atuty to równomierny docisk na całej powierzchni oraz stosunkowo prosty montaż. Są chętnie wybierane przez małe i średnie zakłady, które pracują z fornirami i chcą uniknąć zakupu ciężkiej prasy.
Giętarki uniwersalne z regulowanymi formami
W niektórych modelach producenci stosują system regulowanych segmentów, które pozwalają zmieniać promień gięcia bez potrzeby wykonywania nowego kopyta do każdego projektu. Tego typu giętarki:
- oszczędzają czas i koszt przygotowalni,
- są bardziej elastyczne przy krótkich seriach i prototypach,
- wymagają jednak większej precyzji ustawienia przed każdą nową serią.
Idea jest podobna do regulowanych form stosowanych w niektórych typach giętarek do rur – segmenty można przesuwać, aby uzyskać inny promień.
Praktyczne wskazówki dla użytkowników giętarek
Skuteczne wykorzystanie giętarki wymaga nie tylko znajomości obsługi maszyny, lecz także właściwego podejścia do materiału i organizacji pracy.
Dobór drewna do gięcia
Najlepsze rezultaty uzyskuje się z gatunków o równomiernej strukturze i dobrej elastyczności, takich jak buk, jesion, klon, dąb czy niektóre gatunki egzotyczne. Zwraca się uwagę na:
- brak sęków w strefie najbardziej obciążonej gięciem,
- prostoliniowy przebieg włókien,
- odpowiednią wilgotność (zwykle wyższą niż docelowa wilgotność użytkowa elementu),
- unikanie desek o wyraźnym skręcie włókien.
Dobrą praktyką jest wykonanie kilku próbnych gięć dla każdej nowej partii drewna, zanim rozpocznie się właściwą produkcję.
Przygotowanie form i kopyt
Formy to serce procesu gięcia. Powinny być:
- bardzo sztywne, aby nie odkształcały się pod naciskiem,
- odporne na działanie wilgoci i temperatury (np. sklejka wodoodporna, płyty MDF zabezpieczone powłoką),
- precyzyjnie wykonane – wszelkie niedokładności będą powielane w każdym kolejnym detalu,
- dostosowane do kompensacji sprężystego powrotu drewna (promień formy często jest nieco mniejszy niż docelowy).
W produkcji seryjnej formy wykonuje się najczęściej z materiałów wielokrotnego użytku. Przy projektach jednostkowych można wykorzystywać proste, nawet jednorazowe kopyta, jeśli jest to ekonomicznie uzasadnione.
Kontrola procesu i jakości
Podczas pracy na giętarce warto na bieżąco monitorować:
- temperaturę w strefie gięcia (czujniki, pirometry, termopary),
- czas nagrzewania i docisku,
- równomierność gięcia na całej długości elementu,
- ewentualne mikropęknięcia i rozwarstwienia materiału.
Kontrola jakości powinna obejmować nie tylko wymiary i promień, lecz także stabilność kształtu po kilku dniach lub tygodniach od gięcia – niekiedy drewno potrafi się nieznacznie odkształcić w czasie sezonowania.
Inne ciekawe informacje o giętarkach do drewna
Gięcie drewna, choć wspierane przez współczesne technologie, ma długą tradycję. W dawnych warsztatach rzemieślniczych już od wieków wykorzystywano parowanie, namaczanie i proste formy do uzyskiwania łuków czy obręczy. Dzisiejsze giętarki są nowoczesnym rozwinięciem tej idei, ale podstawowe prawa rządzące zachowaniem drewna pozostają niezmienne.
Warto również zwrócić uwagę, że wiele nowoczesnych projektów łączy gięcie drewna z innymi technikami, takimi jak:
- frezowanie CNC (do przygotowania kopyt, form i późniejszej obróbki wygiętych elementów),
- klejenie elementów warstwowych z różnych materiałów (drewno + sklejka + tworzywa),
- wykończenia powierzchni (lakierowanie, olejowanie, barwienie) dopasowane do zmiennej geometrii detalu.
Dla projektantów i konstruktorów mebli giętarka do drewna oznacza otwarcie się na zupełnie nowy język formy – bardziej płynny, organiczny, przyjazny w odbiorze. Dla technologów jest wyzwaniem związanym z precyzyjną kontrolą parametrów procesu, a dla właścicieli zakładów – narzędziem budowania przewagi konkurencyjnej. Świadomy wybór typu maszyny, dobrze zaplanowane formy oraz przemyślany dobór technologii gięcia przekładają się bezpośrednio na jakość gotowego wyrobu i opłacalność całej inwestycji.
O autorze
